модель 2003 года
- Модель Magnum 330
- Код модели MAGNUM 330 4X4 (A03CD32AA/AB/AC/FB)

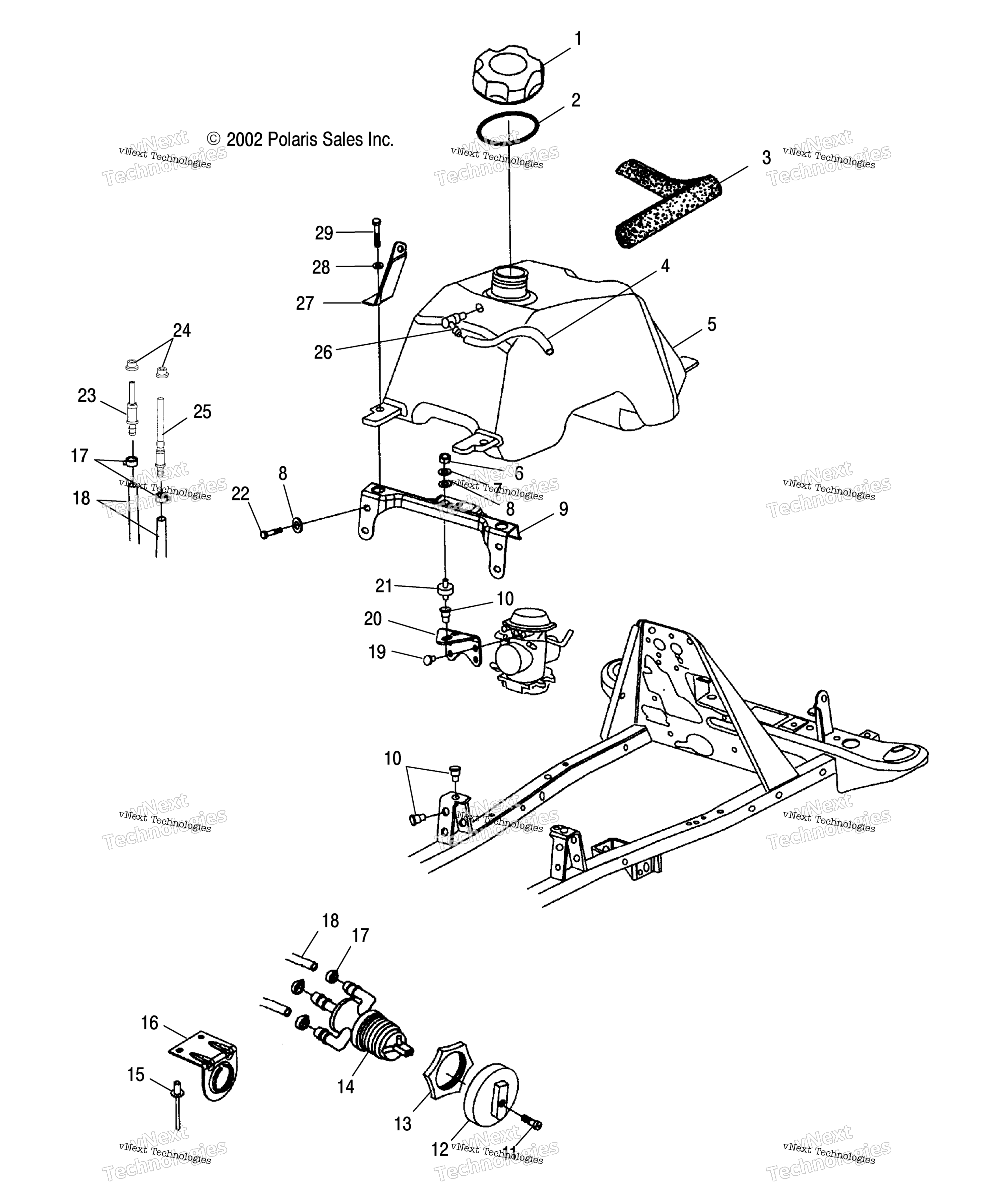

Схема топливного бака & Carburetor Mounting для MAGNUM 330 4X4 (A03CD32AA/AB/AC/FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка бензобака Polaris art. 5450389
от 2 657 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
FOAM-SEAL,17" art. 5811899
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
ASM-FUEL TANK [Incl. 17,18,25] art. 2520409
По запросу
6
HEX NUT art. 7542105
По запросу
7
SPRING LOCK WASHER art. 7552801
По запросу
8
FLAT WASHER art. 7555859
По запросу
9
BRKT,CARBURETOR SUPPORT,BLK art. 5245671-067
По запросу
10
NUTSERT,HEX art. 7547069
По запросу
11
SCREW art. 7517505
По запросу
12
FUEL VALVE KNOB art. 5432559
По запросу
13
FUEL VALVE NUT art. 5432733
По запросу
14
Топливный кран Polaris art. 7052161
По запросу
15
Заклепка Polaris art. 7661637
По запросу
16
BRKT,FUELVALVE,BLK art. 5240577-067
По запросу
17
Хомут пружинный Polaris art. 7080003
от 116 ₽
18
FUEL LINE, 600 CM art. 8450040-600
По запросу
19
SCREW AND WASHER art. 3084205
По запросу
20
MOUNT,CARBURETOR,BLK art. 5245674-067
По запросу
21
Крепление карбюратора Polaris art. 3110050
По запросу
22
BOLT art. 7512276
По запросу
23
FUEL OUTLET FITTING art. 7052346
По запросу
24
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
25
FITTING-OUTLET,MAIN,Y PRS art. 7052350
По запросу
26
TANK VENT art. 5431053
По запросу
27
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
27
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
28
FLAT WASHER art. 7558301
По запросу
29
BOLT art. 7512277
По запросу
