модель 2003 года
- Модель Magnum 500
- Код модели 500 MAGNUM 4X4 HDS (A03CD50FB)

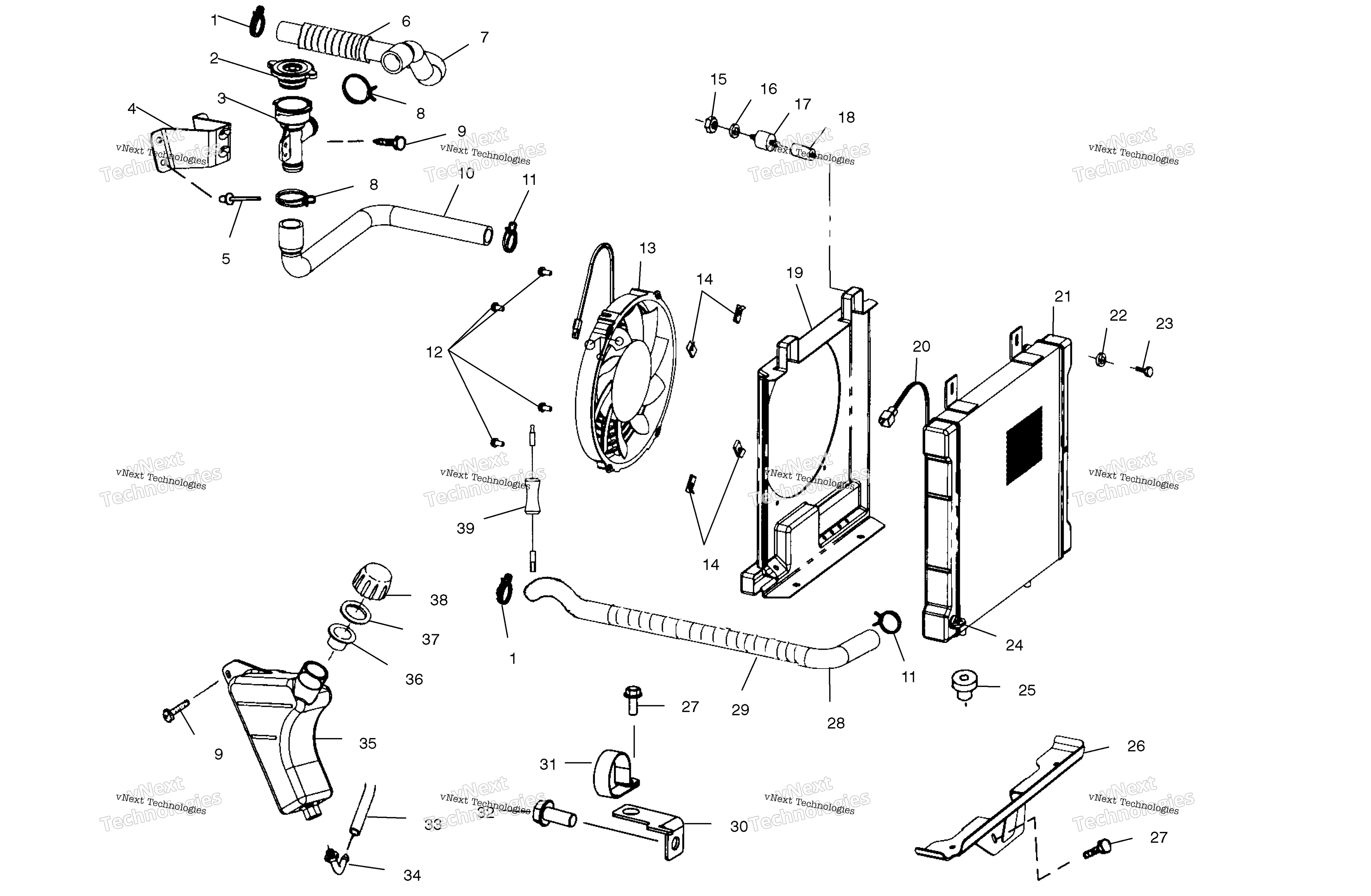

Схема системы охлаждения для 500 MAGNUM 4X4 HDS (A03CD50FB)
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP,HOSE,1.25,WORM DRIVE art. 7080696
По запросу
2
Крышка системы охлаждения Polaris art. 1240508
По запросу
3
REMOTE COOLANT FILTER art. 5433364
По запросу
4
BRKT-REMOTE COOLANT FILL PLTD art. 5243505
По запросу
5
Заклепка Polaris art. 7661637
По запросу
6
FLEXGUARD-PLASTIC GUARD art. 5433948
По запросу
7
HOSE,UPPER ENGINE art. 5411794
По запросу
8
SPRING BAND CLAMPS, 32/12 art. 7080843
По запросу
9
SCREW art. 7512084
По запросу
10
FILLER NECK HOSE art. 5411632
По запросу
11
CLAMP-ROTO CLIP art. 7080826
По запросу
12
SCREW art. 7517659
По запросу
13
FAN AND MOTOR ASSEMBLY, SPAL art. 2410123
По запросу
14
CLIP,U art. 7670111
По запросу
15
NUTSERT,HEX art. 7547069
По запросу
16
FLAT WASHER art. 7558301
По запросу
17
MOUNT, RUBBER art. 3110032
По запросу
18
SPACER-MOUNT,RADIATOR art. 5132648
По запросу
19
SHROUD-FAN art. 5433059
По запросу
20
Датчик включения вентилятора Polaris art. 4010161
от 9 681 ₽
21
RADIATOR art. 1240533
По запросу
22
SPRING LOCK WASHER art. 7552801
По запросу
23
BOLT art. 7512240
По запросу
24
VALVE-PLASTIC DRAIN art. 7052296
По запросу
25
RADIATOR MOUNT BUSHING, LOWER art. 5410584
По запросу
26
BRKT,RADIATOR,LOWER,BLK art. 5244687-067
По запросу
27
SCREW art. 7517386
По запросу
28
HOSE,LOWER ENGINE art. 5411694
По запросу
29
GUARD-HOSE,12 art. 5521511
По запросу
30
BRACKET-COOLANT HOSE MOUNT,BLK art. 5246131-067
По запросу
31
CLAMP,HOSE 1.375,VNL ECOATED art. 7080908
По запросу
32
SCREW [SEE FRONT HOUSING PG C7, REF. 15] art. -------
По запросу
33
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
34
Штуцер расширительного бачка Polaris art. 7052065
от 1 029 ₽
35
SURGE TANK art. 5433410
По запросу
36
CAP,PLUG9X(GRN),FLEX TEMP(10) art. 5433774
По запросу
37
Прокладка крышки расширительного бачка art. 5810279
от 326 ₽
38
OVERFLOW CAP art. 5430743
По запросу
39
Датчик включения вентилятора Polaris art. 2201795
от 9 900 ₽
