модель 2003 года
- Модель Magnum 500
- Код модели 500 MAGNUM 4X4 HDS (A03CD50FB)

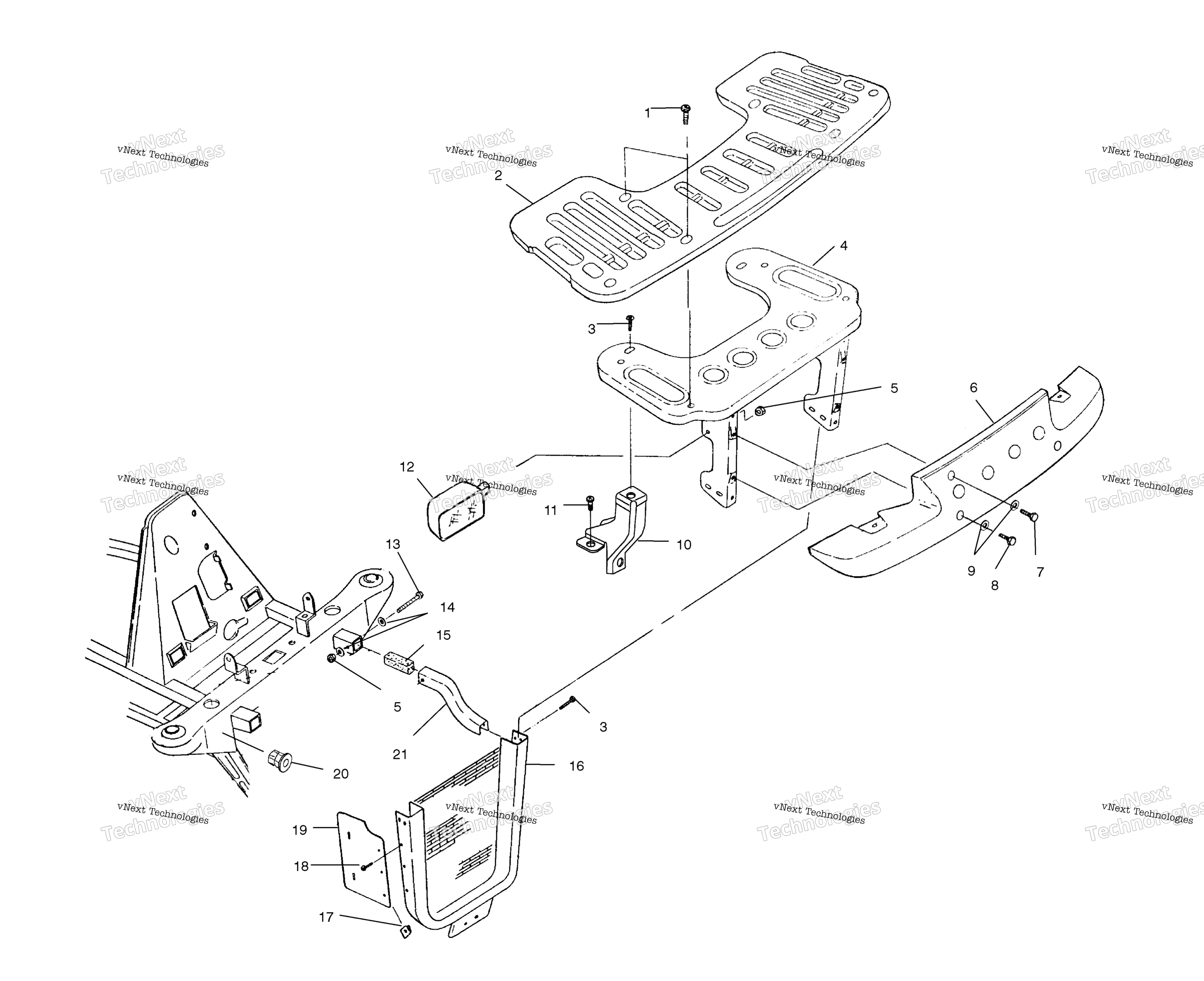

Схема передней части Rack & Bumper Mounting для 500 MAGNUM 4X4 HDS (A03CD50FB)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517685
По запросу
2
FRONT RACK ASSEMBLY, GLOSS BLAC [Incl. Warning Decal] art. 2670180-070
По запросу
3
SCREW art. 7515399
По запросу
4
SUPPORT,FRONT RACK,BLK art. 1014023-067
По запросу
5
Гайка Polaris art. 7542324
от 160 ₽
6
FRONT BUMPER, GEN IV, GLOSS BLA art. 5432155-070
По запросу
7
BOLT(10) art. 7515391
По запросу
8
BOLT art. 7515390
По запросу
9
WASHER art. 7555954
По запросу
10
SUPPORT RACK WELD, FRONT, LEFT, art. 1013744-067
По запросу
10
SUPPORT RACK WELD, FRONT, RIGHT art. 1013746-067
По запросу
11
Винт Polaris art. 7512232
от 116 ₽
12
ASM.,HEADLIGHT, SIDE MOUNT,LH,3 art. 2431014
По запросу
12
ASM.,HEADLIGHT, SIDE MOUNT,RH,3 art. 2431015
По запросу
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
BOLT art. 7512329
По запросу
14
FLAT WASHER art. 7558402
По запросу
15
PLUG, FRAME art. 5810467
По запросу
16
WELD-BRUSH GUARD,BLK art. 1013772-067
По запросу
17
NUT art. 7670094
По запросу
18
SCREW(10) art. 7512097
По запросу
19
SHIELD-RADIATOR,SIDE,RH art. 5433924
По запросу
19
RADIATOR SHIELD, LEFT art. 5433923
По запросу
20
NUTSERT,HEX art. 7547069
По запросу
21
FRAME EXTENSION, LEFT, GS BLK art. 5244729-067
По запросу
21
FRAME EXTENSION, RIGHT, GS BLK art. 5244730-067
По запросу
Другие схемы модели
Передняя часть Rack & Bumper Mounting
