модель 2003 года
- Модель Magnum 500
- Код модели 500 MAGNUM 4X4 HDS (A03CD50FB)

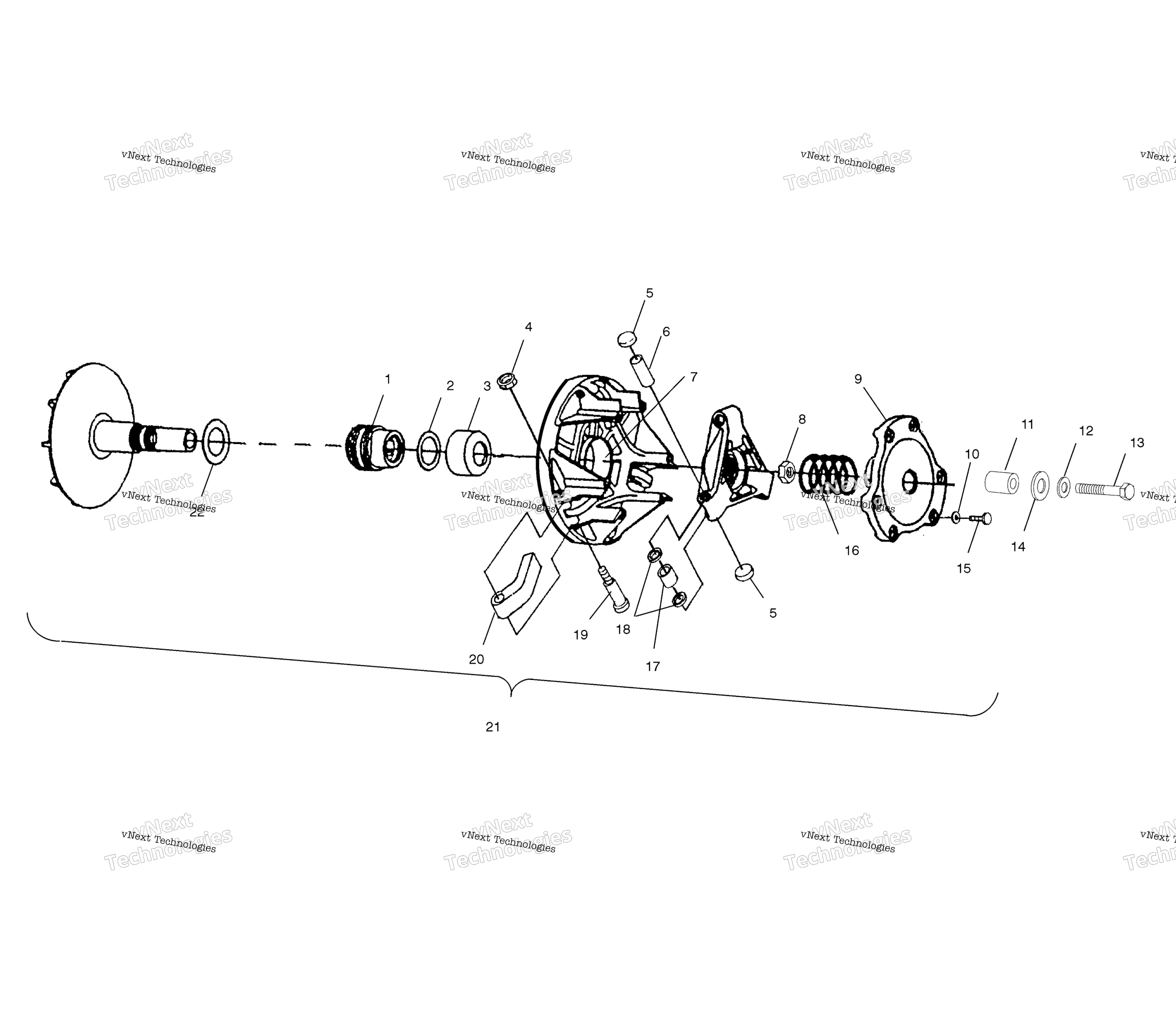

Схема привода Clutch для 500 MAGNUM 4X4 HDS (A03CD50FB)
Схема
Детали
Номер
Наименование детали
Цена
1
Обгонная муфта вариатора Polaris art. 1520231
от 2 890 ₽
2
WASHER, BRASS, 1.39 X 1.99 X .0 art. 7556202
По запросу
3
SPACER art. 5131646
По запросу
4
Гайка оси грузика вариатора Polaris art. 7541906
от 1 300 ₽
Аналог
1 701 ₽
Требуется 3 шт.
Аналог
2 100 ₽
Требуется 3 шт.
5
Слайдер вариатора Polaris art. 5439254
от 4 694 ₽
Аналог
13 545 ₽
Требуется 6 шт.
Аналог
24 948 ₽
Требуется 6 шт.
6
Палец роллера вариатора Polaris art. 5020422
от 882 ₽
Аналог
24 948 ₽
Требуется 3 шт.
7
BEARING / BUSHING art. 3585712
По запросу
8
LIMITING NUT,KIT,EBS art. 2201615
По запросу
9
Подшипник крышки вариатора Polaris art. 3576510
от 1 292 ₽
10
SPRING LOCK WASHER art. 7552801
По запросу
11
Втулка Polaris art. 5430261
По запросу
12
Шайба Polaris art. 7575202
от 263 ₽
13
Болт подвески Polaris art. 7512566
По запросу
14
Шайба Polaris art. 5210748
По запросу
15
BOLT art. 7512163
По запросу
16
SPRING CLUTCH, BLUE/GRAY art. 7042202
По запросу
17
Ролик вариатора Polaris art. 1321457
от 5 208 ₽
Аналог
13 545 ₽
Требуется 3 шт.
18
Шайба втулки вариатора Polaris art. 5438247
от 12 695 ₽
Аналог
13 545 ₽
Требуется 6 шт.
Аналог
22 869 ₽
Требуется 6 шт.
Аналог
12 695 ₽
Требуется 6 шт.
Аналог
24 948 ₽
Требуется 6 шт.
19
Ось грузика вариатора Polaris art. 7512266
от 788 ₽
Аналог
1 701 ₽
Требуется 3 шт.
Аналог
24 948 ₽
Требуется 3 шт.
20
SHIFT WEIGHT art. 5632281
По запросу
21
Ведущий вариатор Polaris art. 1321706
По запросу
22
WASHER, 1.39 X 2.24 X .030 art. 7556204
По запросу
