модель 2004 года
- Модель Sportsman 600
- Код модели A04CH59AK SPORTSMAN 600 (A04CH59AK/AL/AN/AQ/AW)

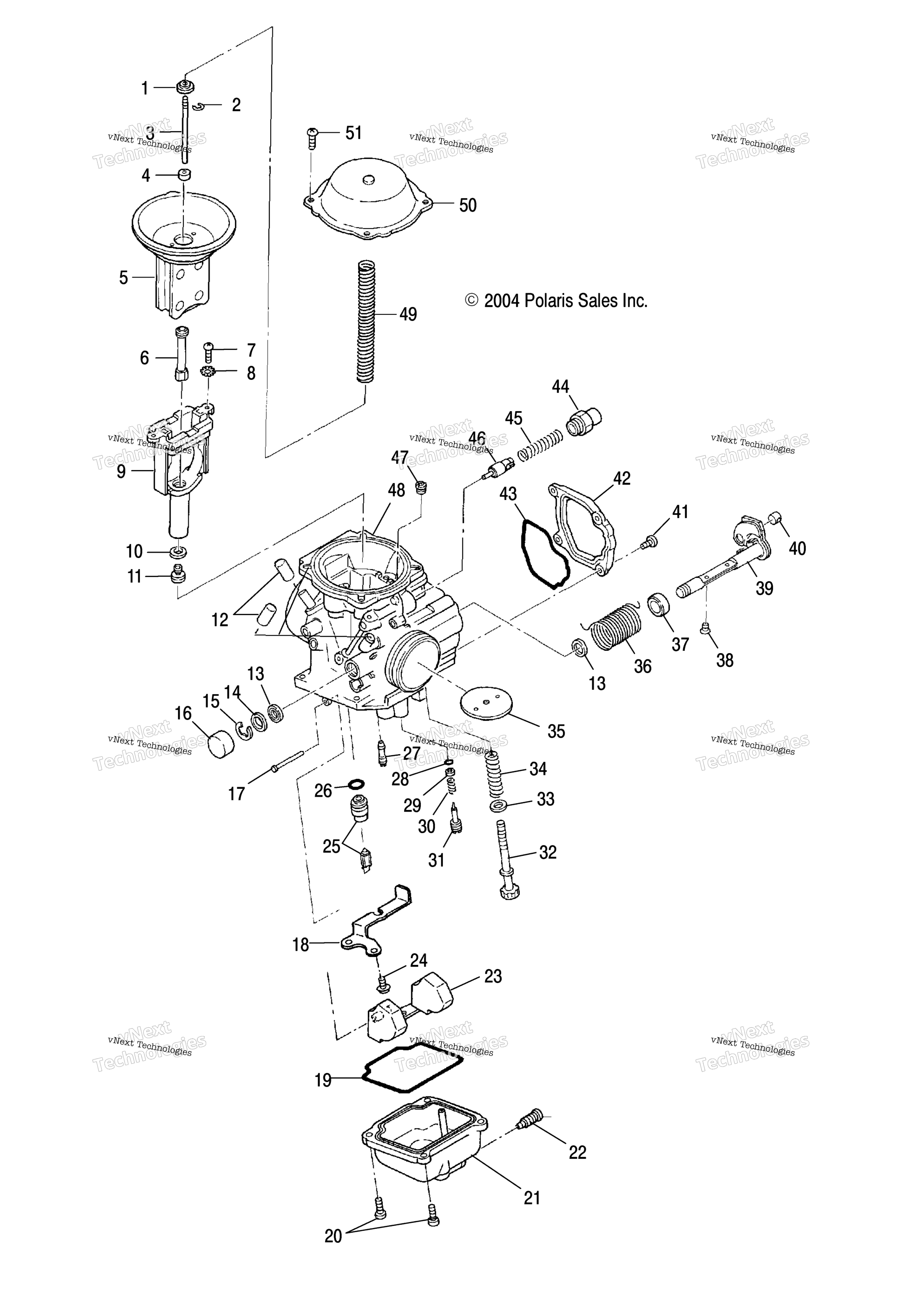

Схема карбюратора для A04CH59AK SPORTSMAN 600 (A04CH59AK/AL/AN/AQ/AW)
Схема
Детали
Номер
Наименование детали
Цена
1
RING art. 3130507
По запросу
2
E-RING art. 3130508
По запросу
3
JET NEEDLE [If built after 10/02/03] art. 3131224
По запросу
3
NEEDLE-JET [If built before 10/02/03] art. 3131449
По запросу
4
RING art. 3130752
По запросу
5
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
6
NEEDLE JET [If built before 10/02/03] art. 3131450
По запросу
6
NEEDLE JET [If built after 10/02/03] art. 3131363
По запросу
7
SCREW art. 3130541
По запросу
8
WASHER,SPRING art. 3130540
По запросу
9
Asm., Jet Block art. -------
По запросу
10
WASHER art. 3130014
По запросу
11
MAIN JET, #157.5 [If built after 10/02/03] art. 3130572
По запросу
11
MAIN JET [If built before 10/02/03] art. 3130570
По запросу
12
Cap art. 3134505
По запросу
13
SEAL art. 3130515
По запросу
14
Packing art. -------
По запросу
15
E-Ring art. -------
По запросу
16
CAP art. 3130519
По запросу
17
FLOAT PIN art. 3130361
По запросу
18
PLATE SPACER BRACKET, UPPER, MA art. 3130594
По запросу
19
O-RING art. 3130532
По запросу
20
SCREW art. 3130520
По запросу
21
FLOATBODY ASSEMBLY art. 3130590
По запросу
22
SCREW art. 3130521
По запросу
23
FLOAT ASSEMBLY art. 3130529
По запросу
24
SCREW art. 3130591
По запросу
25
Клапан игольчатый карбюратора Polaris art. 3131360
от 6 584 ₽
26
O-RING art. 3130533
По запросу
27
PILOT JET art. 3131397
По запросу
28
O-RING art. 3130522
По запросу
29
WASHER LOCK art. 3130523
По запросу
30
SPRING art. 3130525
По запросу
31
ADJUSTER art. 3130524
По запросу
32
ADJUSTER SCREW art. 3130546
По запросу
33
RING art. 3130545
По запросу
34
SPRING art. 3130544
По запросу
35
Valve, Throttle, 100 art. -------
По запросу
36
SPRING art. 3131398
По запросу
37
RING art. 3130514
По запросу
38
Screw art. -------
По запросу
39
ASM., THROTTLE SHAFT art. -------
По запросу
40
GUIDE CABLE art. 3130543
По запросу
41
SCREW art. 3130535
По запросу
42
COVER [AD](Built 7/16/04 and Before, AK/AN) art. 3130511
По запросу
42
Cover and O-Ring (Built 7/17/04 and After AK/AN) art. 1202421
По запросу
43
O-RING art. 3130512
По запросу
44
GUIDE HOLDER art. 3131396
По запросу
45
SPRING art. 3130538
По запросу
46
PLUNGER ASSEMBLY art. 3131395
По запросу
47
AIR PILOT JET art. 3130625
По запросу
48
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
48
ASM-CARBURETOR, 600 05 R/C [Incl. 1-12][If built after 10/02/03] art. 1203059
По запросу
49
COMPRESSION SPRING art. 3131451
По запросу
50
COVER ASSEMBLY art. 3130503
По запросу
51
SCREW art. 3130924
По запросу
