модель 2004 года
- Модель Sportsman 600
- Код модели A04CH59AK SPORTSMAN 600 (A04CH59AK/AL/AN/AQ/AW)

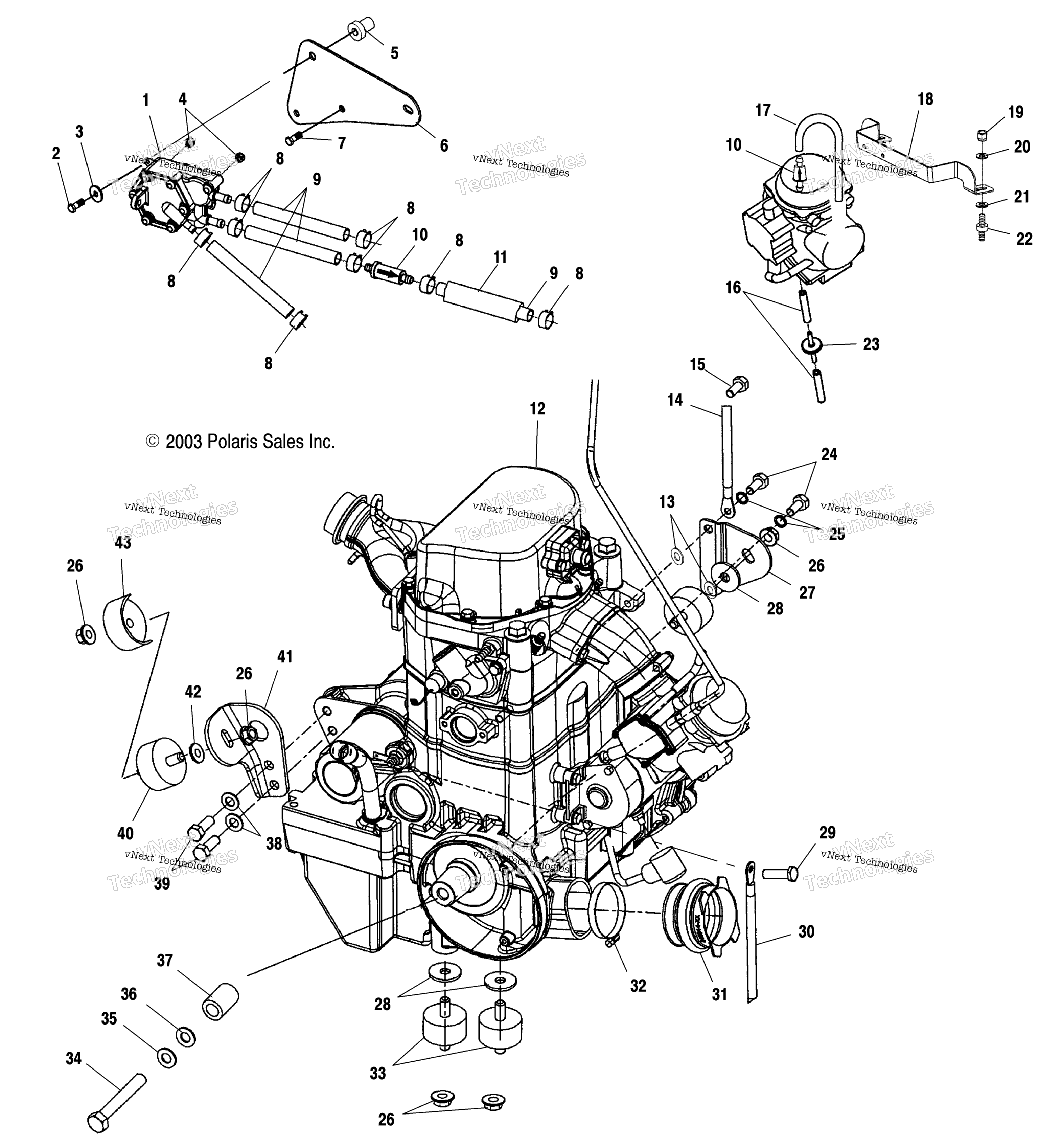

Схема двигателя Mounting для A04CH59AK SPORTSMAN 600 (A04CH59AK/AL/AN/AQ/AW)
Схема
Детали
Номер
Наименование детали
Цена
1
Топливный насос Polaris art. 2520227
По запросу
2
SCREW,M5X0.8X10,PHPN ZY,L/W SEM art. 7517867
По запросу
3
FLAT WASHER art. 7558301
По запросу
4
Гайка Polaris art. 7546601
от 263 ₽
5
Гайка (10) Polaris art. 7541923
от 882 ₽
6
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
BOLT art. 7512329
По запросу
8
Хомут пружинный Polaris art. 7080003
от 116 ₽
9
Line, Fuel art. 8450103-600
По запросу
10
Фильтр топливный Polaris art. 2530009
По запросу
11
Sheath, Foil art. 8450080-50
По запросу
12
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly, cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for warranty consideration. art. 9990000
По запросу
13
FLAT WASHER [If built before 10/02/03] art. 7558402
По запросу
14
CABLE,GND-ENGINE art. 4010132
По запросу
15
SCREW art. 7517386
По запросу
16
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
17
HOSE-FORMED,VENT art. 5412287
По запросу
18
CARBURETOR PLATE MOUNT BRACKET art. 5247141
По запросу
19
HEX NUT art. 7542105
По запросу
20
FLAT WASHER art. 7558301
По запросу
21
WASHER art. 7558203
По запросу
22
Крепление карбюратора Polaris art. 3110050
По запросу
23
Клапан топливной системы Polaris art. 7051011
По запросу
24
SCREW,H.H.CAP art. 7516714
По запросу
25
Шайба гровер Polaris art. 7552901
от 116 ₽
26
NUT art. 7547108
По запросу
27
BRKT-MNT,ENGINE,TOP PLTD [If built after 10/02/03] art. 5247368
По запросу
27
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
28
FLAT WASHER art. 7555815
По запросу
29
BOLT-M6X1.0X30,HXHD SEMS L/WZY art. 7517868
По запросу
30
CABLE-BLACK,25" art. 4010470
По запросу
31
BOOT-CLUTCH INTAKE,2.25 I.D. art. 5412634
По запросу
32
CLAMP, HOSE, S.S.(10) art. 7080451
По запросу
33
Подушка двигателя Polaris art. 3022076
от 3 833 ₽
34
Болт ведущего вариатора Polaris art. 7519287
от 5 775 ₽
35
Шайба Polaris art. 7575202
от 263 ₽
36
Шайба Polaris art. 5210748
По запросу
37
Втулка Polaris art. 5430261
По запросу
38
Шайба гроверная Polaris art. 7552603
По запросу
39
SCREW art. 7512492
По запросу
40
Подушка ( опора ) двигателя Polaris art. 3024012
от 6 279 ₽
41
ENGINE MOUNT, LOWER, FRONT, GS art. 5244771-067
По запросу
42
Шайба Polaris art. 7555823
от 683 ₽
43
BRKT-TORQUE STOP PLTD art. 5245043
По запросу
