модель 2004 года
- Модель Sportsman 600
- Код модели A04CH59AK SPORTSMAN 600 (A04CH59AK/AL/AN/AQ/AW)

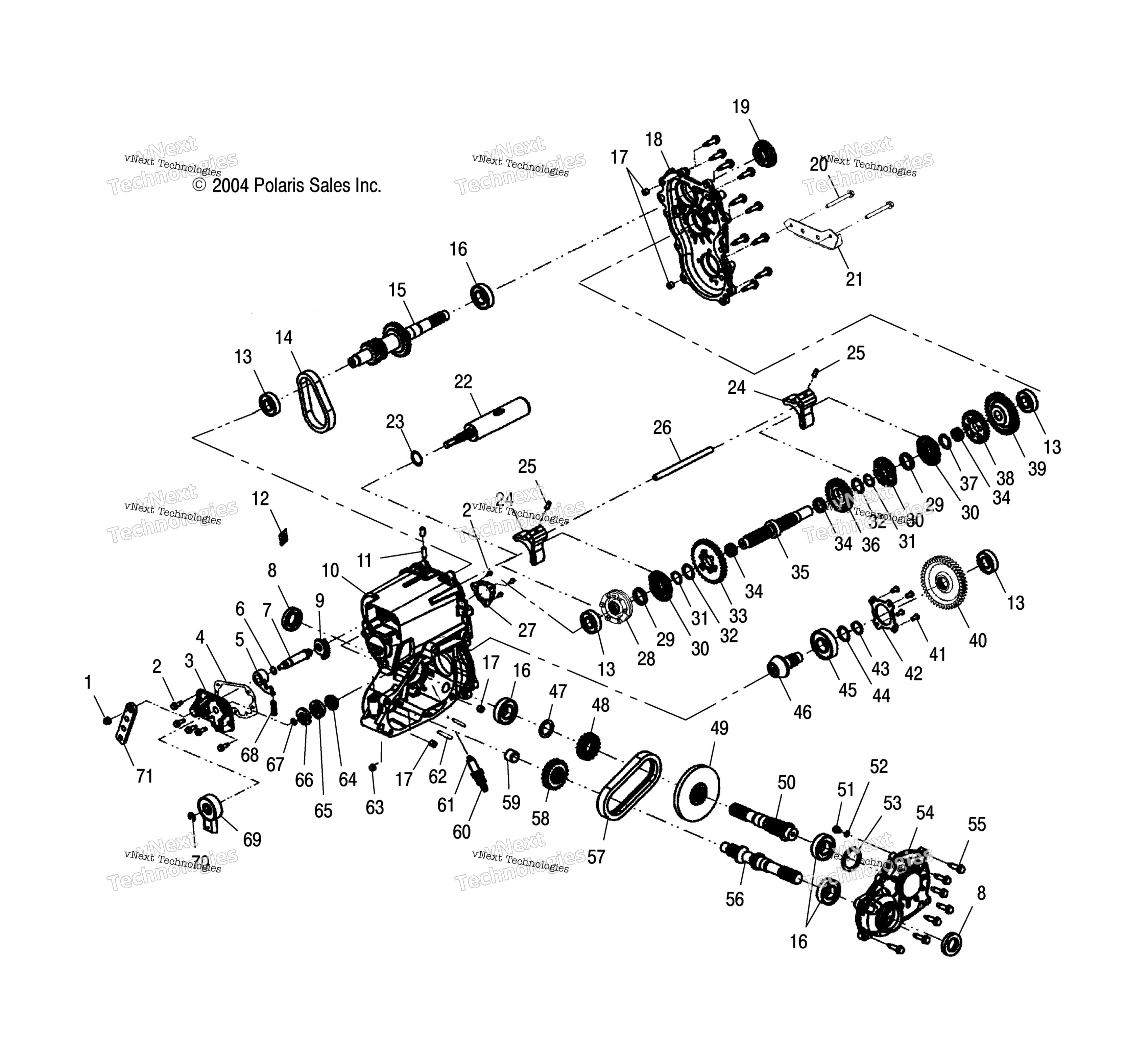

Схема картера редуктора для A04CH59AK SPORTSMAN 600 (A04CH59AK/AL/AN/AQ/AW)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-GEARCASE,GEN 2,3.08 H,4X4 art. 1332350
По запросу
1
NUT-LOCK HEX FLANGE NYLON 5/16 art. 3233961
По запросу
2
SCREW art. 3233826
По запросу
3
GEARCASE COVER art. 3234188
По запросу
4
Gasket art. -------
По запросу
5
Собачка КПП Polaris art. 3233829
По запросу
6
O-RING art. 3233869
По запросу
7
Вал переключения КПП Polaris art. 3233831
По запросу
8
Сальник редуктора Polaris art. 3233788
от 1 901 ₽
9
Шестерня переключения передач Polaris art. 3233832
По запросу
10
GEARCASE-MAIN,MACH art. 3234128
По запросу
11
TUBE,VENT art. 3233524
По запросу
12
LABEL-OIL FILL/LEVEL CHECK art. 3234143
По запросу
13
Подшипник КПП Polaris art. 3233018
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
14
Цепь КПП Polaris art. 3233036
По запросу
15
SUB ASM-INPUT SHAFT [32/16/15] art. 3234012
По запросу
16
Подшипник КПП Polaris art. 3233019
от 18 820 ₽
Аналог
18 820 ₽
Требуется 4 шт.
17
Пробка КПП заливная Polaris art. 3233794
По запросу
18
COVER,LH MAIN art. 3234127
По запросу
19
Сальник Polaris art. 3233874
По запросу
20
SCREW art. 3234042
По запросу
21
BRACKET-TRANSMISSION MOUNT art. 3234142
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
O-RING art. 3233548
По запросу
24
SHIFT FORK WITH PIN SUBASSEMBLY [Incl. 25] art. 3234141
По запросу
25
Pin, Dowel art. -------
По запросу
26
SHIFT SHAFT RAIL, C VERSION art. 3233860
По запросу
27
PLATE-PARK 12 FACE art. 3233915
По запросу
28
ENGAGEMENT-DOG,PARK 6-FACE art. 3234040
По запросу
29
WAVE SPRING, 1.35 IN X .353 IN art. 3234144
По запросу
30
Шестерня переключения передач Polaris art. 3233875
от 21 900 ₽
31
Стопорное кольцо коробки передач Polaris art. 3233850
от 935 ₽
32
WASHER art. 3233851
По запросу
33
Шестерня КПП Polaris art. 3233852
от 31 900 ₽
34
Подшипник игольчатый Polaris art. 3233718
По запросу
35
REVERSE SHAFT art. 3233853
По запросу
36
Шестерня КПП 24 зуба Polaris art. 3233854
По запросу
37
Шайба КПП 1.250 X 0.876 X 0.05 Polaris art. 3233855
По запросу
38
GEAR, 29T art. 3234011
По запросу
39
HELICAL GEAR, MID OUTPUT, 51T art. 3234136
По запросу
40
HELICAL GEAR, MID OUTPUT, 56T art. 3234137
По запросу
41
SCREW-TORX TRUSS HD art. 3234086
По запросу
42
BEARING COVER art. 3234122
По запросу
43
SNAP RING art. 3233106
По запросу
44
SPACER art. 3233357
По запросу
45
BALL BEARING art. 3233607
По запросу
46
SPIRAL BEVEL [Incl. 49] art. 3234911
По запросу
47
WASHER,THRUST art. 3233619
По запросу
48
SPROCKET-22T/18T art. 3233873
По запросу
49
SPIRAL BEVEL [Incl. 46] art. 3234911
По запросу
50
OUTPUT SHAFT, REAR art. 3233911
По запросу
51
BUTTON,THRUST art. 3233582
По запросу
52
SHIM, .450 X .265 art. 3233583
По запросу
53
SHIM KIT art. 3233611
По запросу
54
COVER-FRONT OUTPUT,MACH art. 3234130
По запросу
55
Болт крышки КПП Polaris art. 3234114
По запросу
56
Вал КПП Polaris art. 3233625
По запросу
57
Цепь КПП Polaris art. 3233784
По запросу
58
SPROCKET, 22 TOOTH art. 3233844
По запросу
59
GARLOCK BUSHING art. 3233552
По запросу
60
CLAMP-TIE art. 3234013
По запросу
61
SUBASM-PARK LOCKOUT art. 3233917
По запросу
62
PIN, DOWEL art. 3233247
По запросу
63
NUT art. 3234043
По запросу
64
Шестерня переключения КПП Polaris art. 3233839
По запросу
65
LOCKOUT DISC art. 3233838
По запросу
66
DETENT STAR art. 3234082
По запросу
67
O-RING art. 3233076
По запросу
68
Пружина КПП Polaris art. 3233830
По запросу
69
Датчик включенной передачи Polaris art. 3236115
от 15 593 ₽
70
RETAINING RING art. 3233834
По запросу
71
Рычаг КПП Polaris art. 3233906
от 3 161 ₽
