модель 2004 года
- Модель Trail Boss 330
- Код модели A04CA32AA TRAIL BOSS 330 (A04CA32AA/AB/FA)

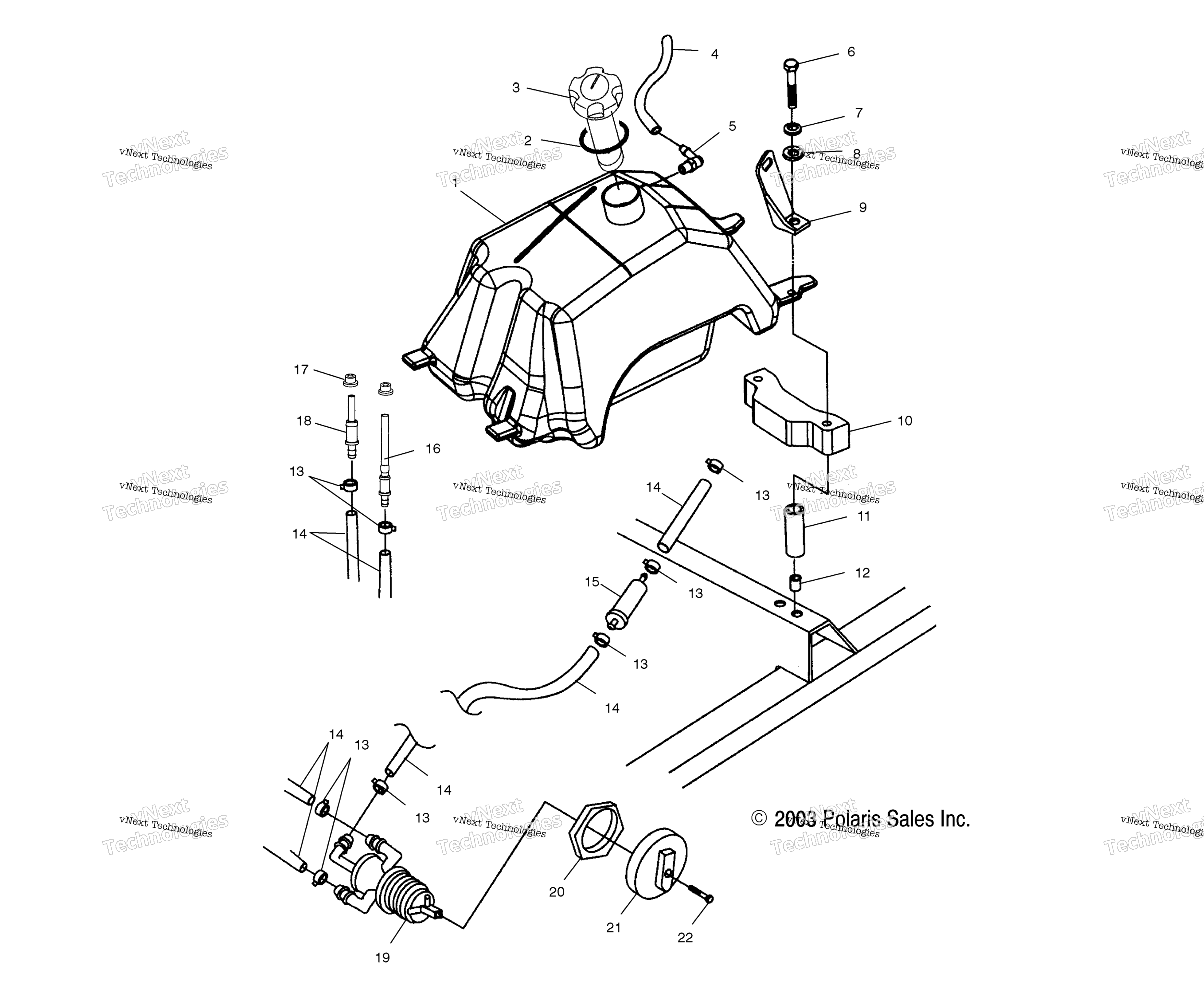

Схема топливного бака для A04CA32AA TRAIL BOSS 330 (A04CA32AA/AB/FA)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-FUEL TANK art. 2520409
По запросу
2
Прокладка крышки бензобака Polaris art. 5812123
По запросу
3
CAP, FUEL GAUGE, LONG art. 2871442
По запросу
4
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
5
TANK VENT art. 5431053
По запросу
6
BOLT art. 7517451
По запросу
7
SPRING LOCK WASHER art. 7552801
По запросу
8
FLAT WASHER art. 7555859
По запросу
9
COVER MOUNT FUEL BRACKET, RIGHT art. 5222155
По запросу
9
FUEL COVER MOUNT BRACKET, LEFT, art. 5222154
По запросу
10
SEAL, FOAM, 2 IN art. 5811951
По запросу
11
SPACER art. 5332457
По запросу
12
NUTSERT,HEX art. 7547069
По запросу
13
Хомут пружинный Polaris art. 7080003
от 116 ₽
14
FUEL LINE, 600 CM art. 8450040-600
По запросу
15
Фильтр топливный Polaris art. 2530009
По запросу
16
FITTING-OUTLET,MAIN,Y PRS art. 7052350
По запросу
17
FLANGED GROMMET, .36 X .56 X 1. art. 7052362
По запросу
18
FUEL OUTLET FITTING art. 7052346
По запросу
19
Топливный кран Polaris art. 7052161
По запросу
20
FUEL VALVE NUT art. 5432733
По запросу
21
FUEL VALVE KNOB art. 5432559
По запросу
22
SCREW art. 7517505
По запросу
