модель 2004 года
- Модель Trail Boss 330
- Код модели A04CA32AA TRAIL BOSS 330 (A04CA32AA/AB/FA)

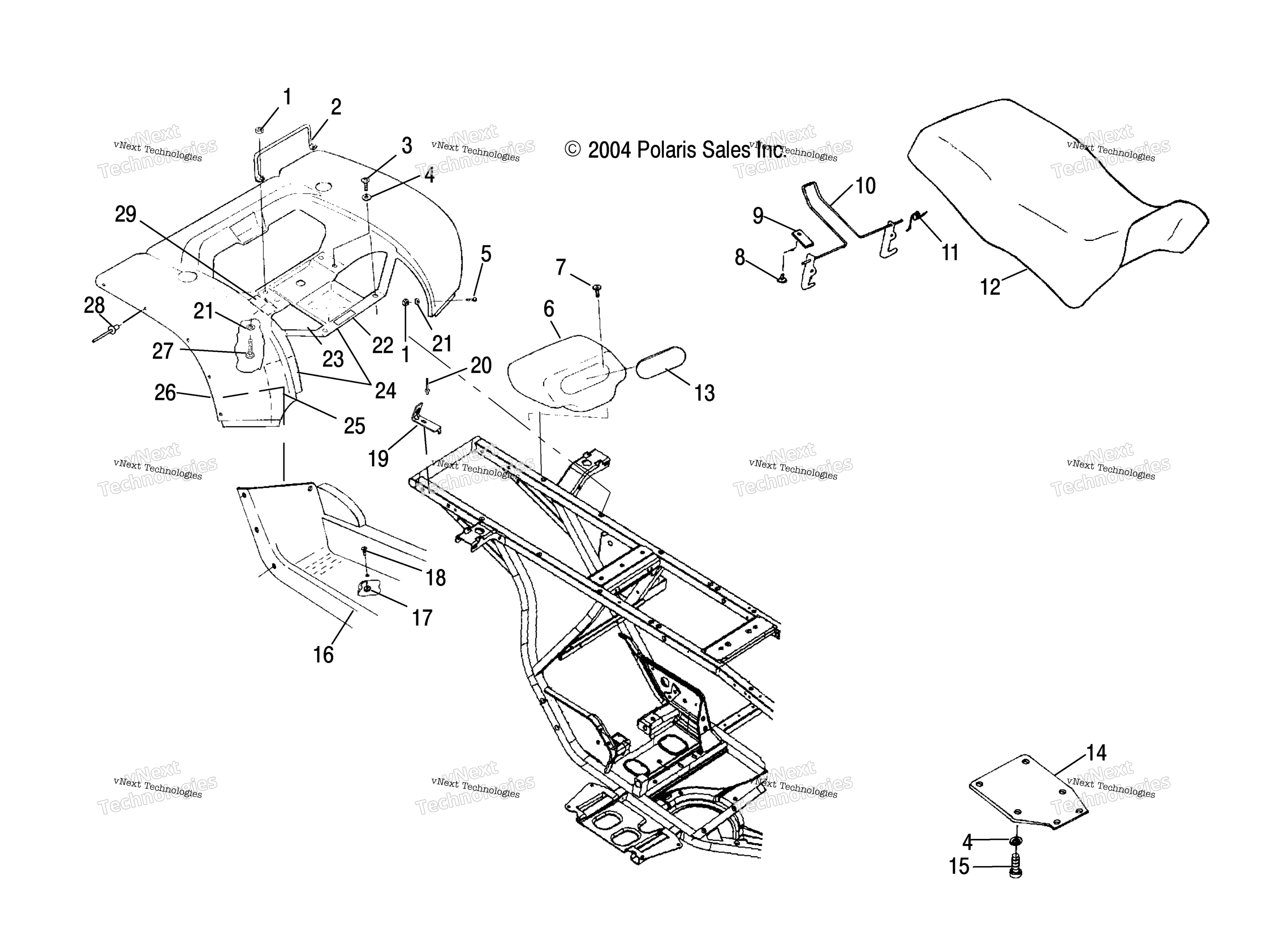

Схема задний Cab & сиденье для A04CA32AA TRAIL BOSS 330 (A04CA32AA/AB/FA)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT, NYLOK 10-24 Y art. 7541925
По запросу
2
RETAINER-SEAT LATCH art. 5246091
По запросу
3
Винт Polaris art. 7512242
По запросу
4
FLAT WASHER art. 7555859
По запросу
5
BLT-10-24X3/4,MACHSCR,PHL,PAN art. 7519641
По запросу
6
BOX-TOOL art. 5434040
По запросу
7
SCREW art. 7517312
По запросу
8
Заклепка Polaris art. 7621403
По запросу
9
BRACKET, LEVER RETAINER art. 5211033
По запросу
10
SEAT LATCH art. 1040387
По запросу
11
SPRING, LATCH art. 7041370
По запросу
12
SEAT ASSEMBLY, GLOSS BLACK [Incl. 8-12] art. 2683197-070
По запросу
12
COVER ASSEMBLY, WHITE DECAL art. 2684055
По запросу
13
COVER, TOOLBOX art. 5431787
По запросу
14
GUARD,ROCK art. 5432763
По запросу
15
SCREW art. 7515179
По запросу
16
FOOTWELL, RIGHT HAND, GLOSS BLA art. 5434417-070
По запросу
16
LEFT FOOTWELL NY, GLOSS BLACK art. 5432221-070
По запросу
17
Гайка Polaris art. 7542122
от 263 ₽
18
SCREW art. 7512279
По запросу
19
MOUNT-REAR CAB,BLK art. 5245898-067
По запросу
20
Заклепка Polaris art. 7661637
По запросу
21
WASHER art. 7555792
По запросу
22
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
23
FOIL,(6X1) art. 5811087
По запросу
24
FOIL,FRONT art. 5811106
По запросу
25
FOIL art. 5811111
По запросу
26
SUBSTITUTED BY 5432117-293 [AB] art. 5432117-070
По запросу
26
SUBSTITUTED BY 5432117-293 [AA][FA] art. 5432117-341
По запросу
27
SCREW(10) art. 7511930
По запросу
28
RIVET-PLASTIC,R-LOCK,.197 DIA ( art. 7081040
По запросу
29
FOIL,REAR art. 5811107
По запросу
