модель 2004 года
- Модель Trail Boss 330
- Код модели A04CA32AA TRAIL BOSS 330 (A04CA32AA/AB/FA)

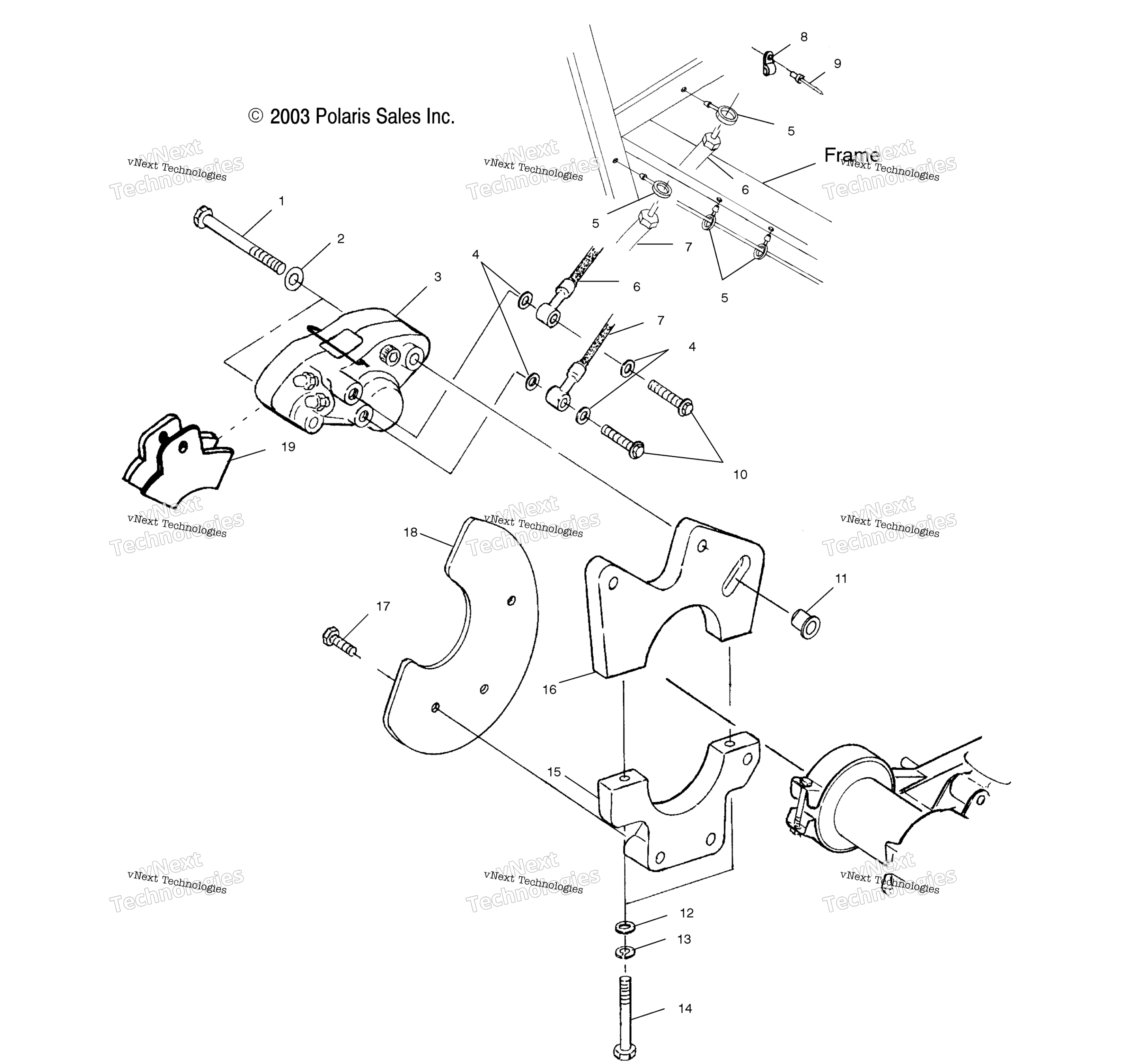

Схема задней части Caliper Mounting для A04CA32AA TRAIL BOSS 330 (A04CA32AA/AB/FA)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW art. 7517231
По запросу
2
FLAT WASHER art. 7555806
По запросу
3
KIT-BLEED SCREW/FITTING (Incl. Dust Caps) art. 2202705
По запросу
3
KIT,BLEEDSCREW,WW [Incl. Bleed Screw & Dust Cap] art. 2201048
По запросу
3
CALIPER SEAL KIT [Incl. O-Rings, Seals] art. 2201385
По запросу
3
PISTON,KIT,DH2P art. 2201510
По запросу
3
CALIPER WITH INSIDE PADS ASSEMB art. 1910691
По запросу
4
Шайба-сальник Polaris art. 5413212
По запросу
5
CLIP art. 7670102
По запросу
6
LINE, BRAKE, STAINLESS STEEL, REAR [SEE CONTROLS - MASTER CYLINDER/BRAKE LINE PG. B5, REF. 8] art. -------
По запросу
7
LINE-BRAKE,FR M/C TO RR,CDS art. 1910506
По запросу
8
CLAMP,NYLON,CABLE art. 7080539
По запросу
9
RIVET art. 7621462
По запросу
10
BANJO BOLT, 10 MM X 1.00 art. 1910499
По запросу
11
CALIPER MOUNT BUSHING art. 5131759
По запросу
12
FLAT WASHER art. 7558402
По запросу
13
Шайба гровер Polaris art. 7552901
от 116 ₽
14
BOLT art. 7512312
По запросу
15
MT,LWR.CALIPER,AXLE art. 5131786
По запросу
16
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
17
BOLT art. 7512325
По запросу
18
GUARD,BRAKEDISC,R.AXLE,BLK art. 5242291-067
По запросу
19
DH2P BRAKE PAD KIT ASSEMBLY art. 2202411
от 2 880 ₽
