модель 2005 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 QUADRICYCLE (A05CA32EA)

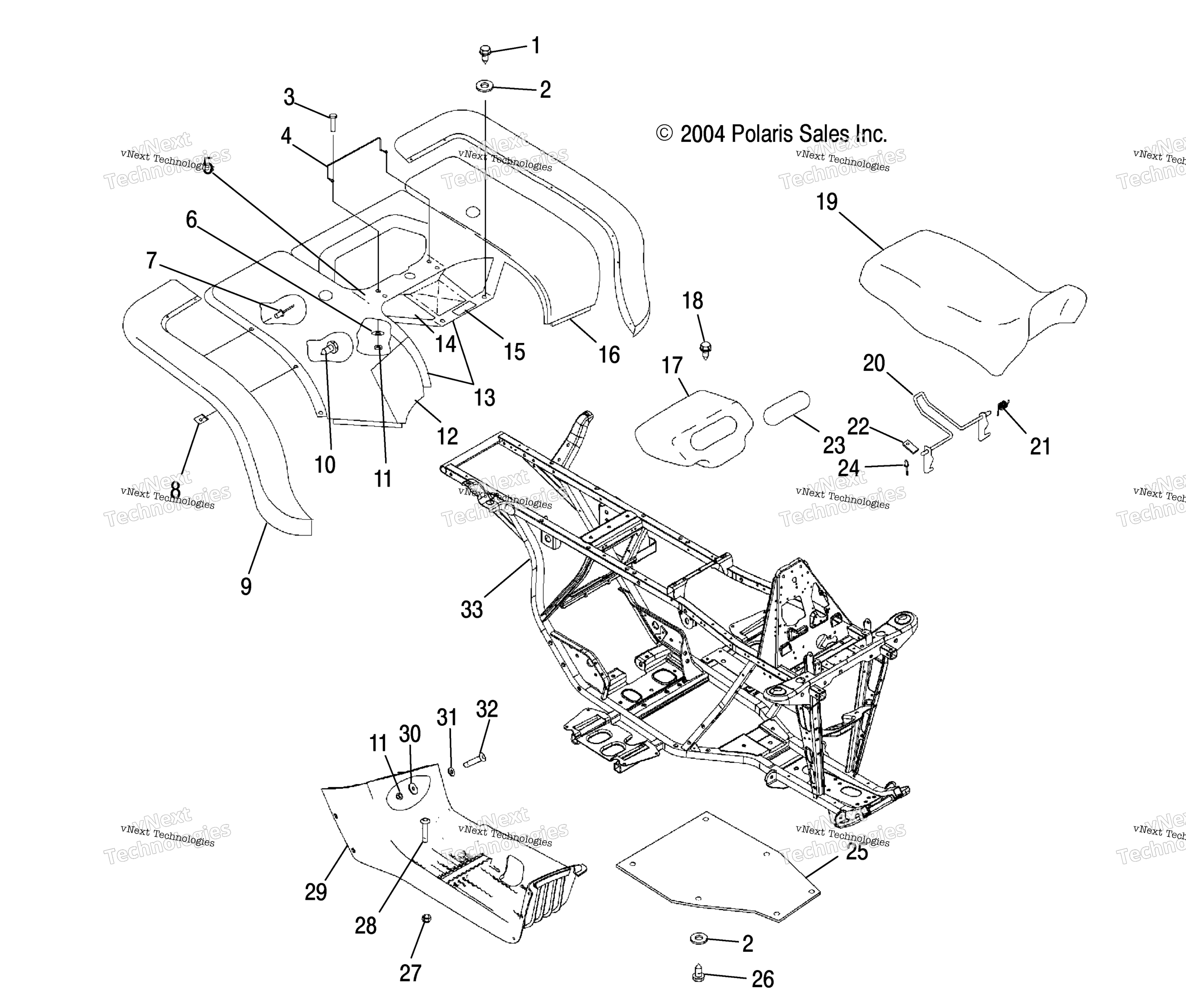

Схема cab, задний & сиденье для TRAIL BOSS 330 QUADRICYCLE (A05CA32EA)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт Polaris art. 7512242
По запросу
2
FLAT WASHER art. 7555859
По запросу
3
SCREW(10) art. 7511930
По запросу
4
RETAINER-SEAT LATCH art. 5246091
По запросу
5
FOIL,REAR art. 5811107
По запросу
6
WASHER art. 7555792
По запросу
7
RIVET art. 7661645
По запросу
8
SPEED NUT art. 7670057
По запросу
9
GUARD-MUD,REAR,MOD,LH,BLK art. 5436198-070
По запросу
9
GUARD-MUD,REAR,MOD,RH,BLK art. 5436199-070
По запросу
10
Винт Polaris art. 7512232
от 116 ₽
11
NUT, NYLOK 10-24 Y art. 7541925
По запросу
12
FOIL art. 5811111
По запросу
13
FOIL,FRONT art. 5811106
По запросу
14
FOIL,(6X1) art. 5811087
По запросу
15
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
16
SUBSTITUTED BY 5432117-293 art. 5432117-070
По запросу
17
BOX-TOOL art. 5434040
По запросу
18
SCREW art. 7517312
По запросу
19
COVER ASSEMBLY, WHITE DECAL art. 2684055
По запросу
19
SEAT ASSEMBLY, GLOSS BLACK [Incl. 19-24] art. 2683197-070
По запросу
20
SEAT LATCH art. 1040387
По запросу
21
SPRING, LATCH art. 7041370
По запросу
22
BRACKET, LEVER RETAINER art. 5211033
По запросу
23
COVER, TOOLBOX art. 5431787
По запросу
24
Заклепка Polaris art. 7621403
По запросу
25
GUARD,ROCK art. 5432763
По запросу
26
SCREW art. 7515179
По запросу
27
Гайка Polaris art. 7542122
от 263 ₽
28
SCREW art. 7512279
По запросу
29
FOOTWELL, RIGHT HAND, GLOSS BLA art. 5434417-070
По запросу
29
LEFT FOOTWELL NY, GLOSS BLACK art. 5432221-070
По запросу
30
WASHER(10) art. 7558221
По запросу
31
WASHER art. 7556034
По запросу
32
BLT-10-24X3/4,MACHSCR,PHL,PAN art. 7519641
По запросу
33
MAIN FRAME,BLK art. 1015006-067
По запросу
