модель 2005 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 QUADRICYCLE (A05CA32EA)

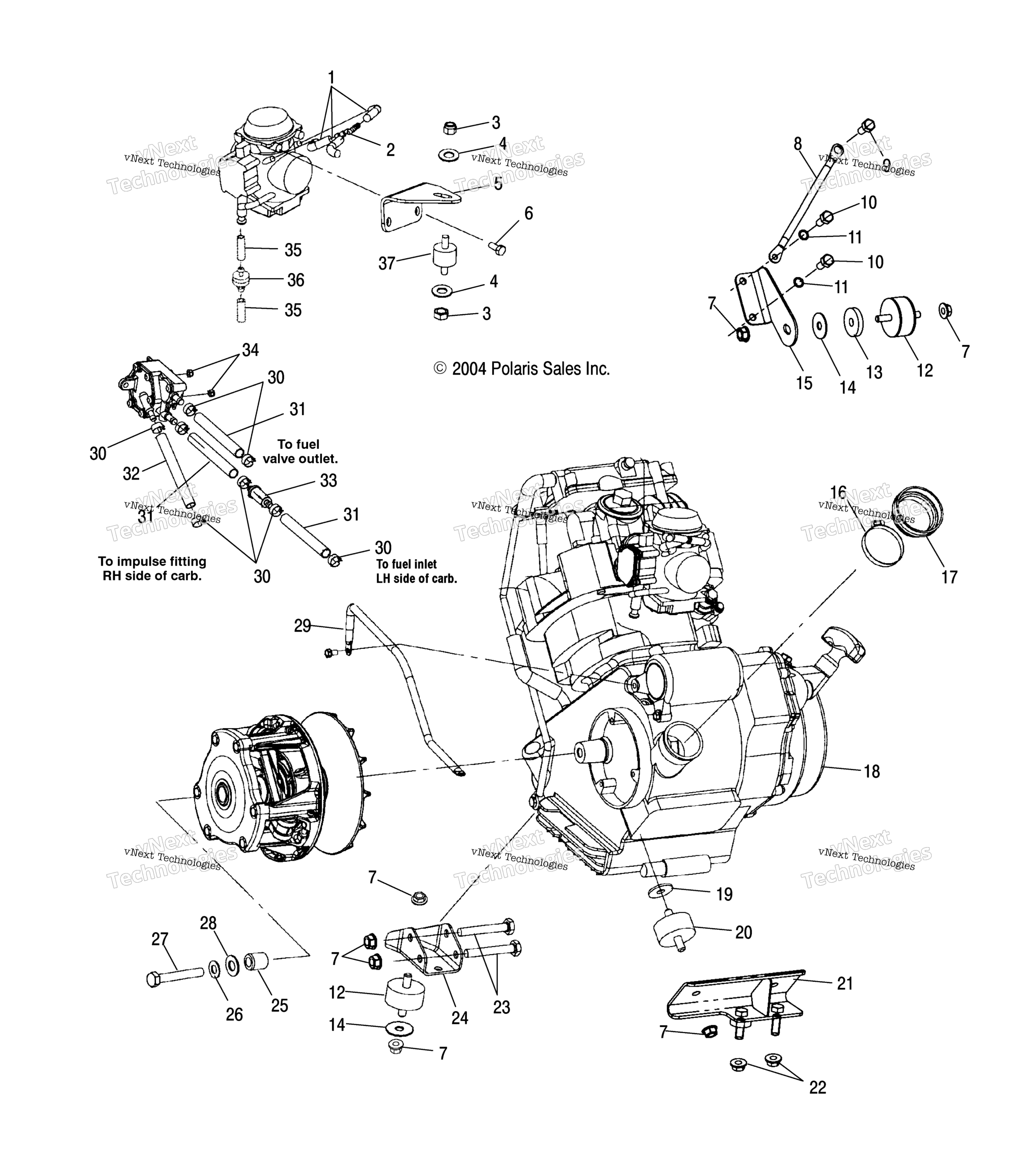

Схема двигателя Mounting для TRAIL BOSS 330 QUADRICYCLE (A05CA32EA)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
2
FITTING, TEE art. 7052075
По запросу
3
NYLOK NUT art. 7542122
По запросу
4
FLAT WASHER art. 7558301
По запросу
5
BRKT-CARB MNT,PLTD art. 5247946
По запросу
6
SCREW AND WASHER art. 3084205
По запросу
7
NUT art. 7547108
По запросу
8
CABLE,GND-ENGINE art. 4010132
По запросу
9
SCREW art. 7517386
По запросу
10
BOLT art. 7512315
По запросу
11
Шайба гровер Polaris art. 7552901
от 116 ₽
12
ISOLATOR-3/8-24M/M,45DURO art. 3022077
По запросу
13
MOTOR MOUNT INSULATOR art. 5430802
По запросу
14
Шайба Polaris art. 7555823
от 683 ₽
15
BRKT-ENGINE MNT TOP,PLATED art. 5247344
По запросу
16
NARROW BAND CLAMP art. 7080511
По запросу
17
CLUTCH INTAKE BOOT art. 5411721
По запросу
18
N/A,USE COMPONENTS NOTE: The Short Block assembly contains a crankcase assembly, cylinder and cylinder head assembly, and a piston & crankshaft assembly. Prior authorization required for warranty consideration. art. 9990000
По запросу
19
FLAT WASHER art. 7555815
По запросу
20
ISOLATOR-3/8-24M, 2/8-16M, 60DU art. 3022072
По запросу
21
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
22
NUT-3/8-16 FLG LOCK-Y art. 7547089
По запросу
23
SCREW art. 7515417
По запросу
24
MOUNT-LOWER FRONT ENG,PLTD art. 5247342
По запросу
25
Втулка Polaris art. 5430261
По запросу
26
Шайба Polaris art. 7575202
от 263 ₽
27
Болт подвески Polaris art. 7512566
По запросу
28
Шайба Polaris art. 5210748
По запросу
29
CABLE,BATT/ENG.,BLK. art. 4010095
По запросу
30
Хомут пружинный Polaris art. 7080003
от 116 ₽
31
FUEL HOSE, 250 CM art. 8450117-250
По запросу
32
FUEL LINE, 600 CM art. 8450040-600
По запросу
33
Фильтр топливный Polaris art. 2530009
По запросу
34
Гайка Polaris art. 7546601
от 263 ₽
35
LINE,FUEL,1/8 ID,600 CM. art. 8360009-600
По запросу
36
Клапан топливной системы Polaris art. 7051011
По запросу
37
Крепление карбюратора Polaris art. 3110050
По запросу
