модель 2005 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 QUADRICYCLE (A05CA32EA)

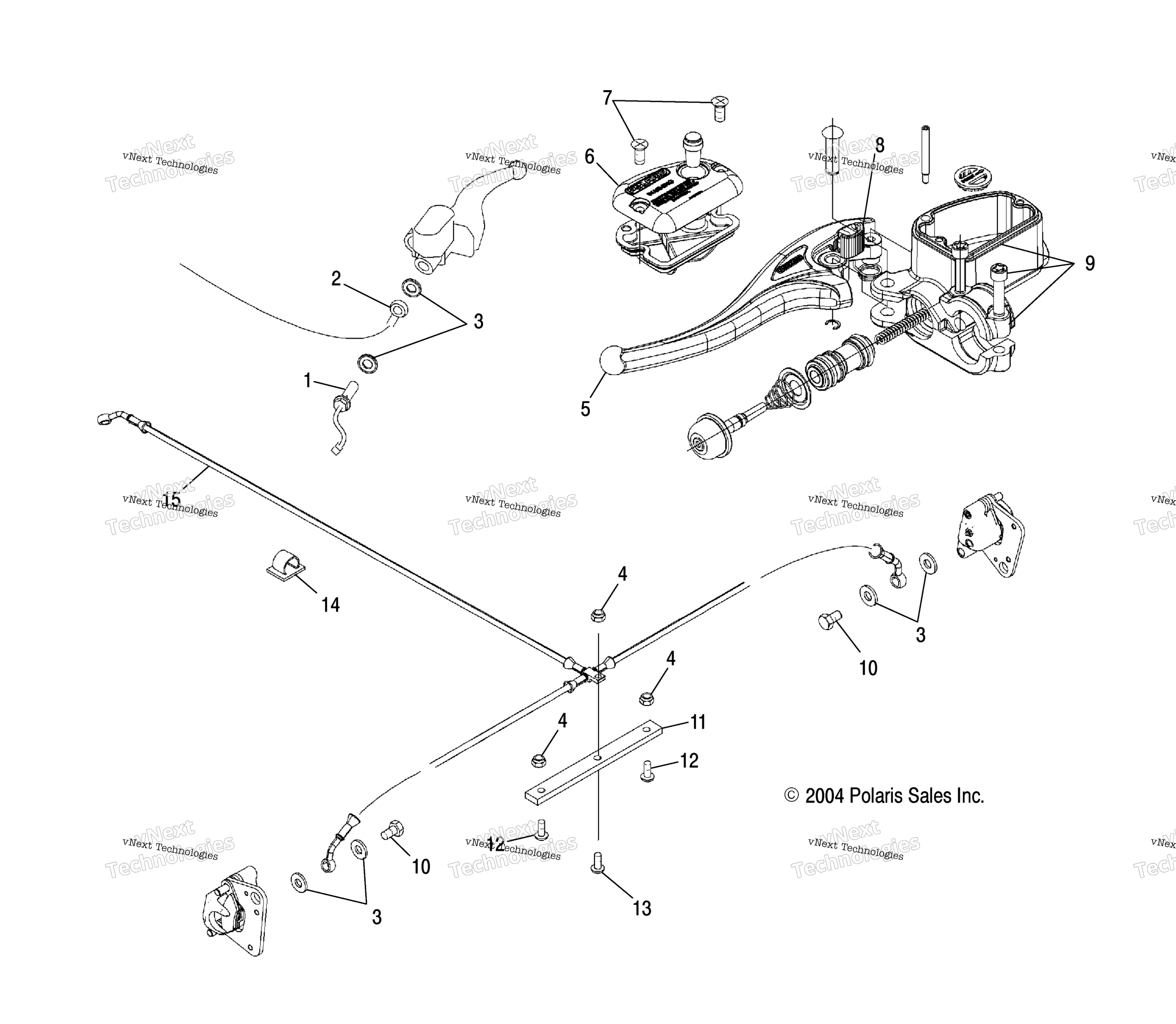

Схема controls / Master Cylinder, Lh & тормоз Line для TRAIL BOSS 330 QUADRICYCLE (A05CA32EA)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-MASTER CYLINDER,HB4P,5/8 [Incl. 5-9] art. 1910684
По запросу
1
SWITCH-PRESSURE,BRAKE,W/CON art. 4010758
По запросу
2
LINE-BRAKE,HAND M/C TO RR,CDS art. 1910901
По запросу
3
Шайба-сальник Polaris art. 5413212
По запросу
4
NYLOK NUT art. 7542122
По запросу
5
MASTER CYLINDER LEVER KIT [Incl. Pin, Lever, Clip] art. 2201835
По запросу
6
MASTER CYLINDER CAP [Incl. Cap, Screws, Sight, Gasket] art. 2202725
По запросу
7
SCREW,8-32X5/8,TORX FLHD MS-M(1 art. 7517899
По запросу
8
MASTER CYLINDER PARK BRAKE LEVE [Incl. Lever, Spring] art. 2201836
По запросу
9
MASTER CYLINDER CLAMP KIT [Incl. Clamp, Screws] art. 2201833
По запросу
10
BANJO BOLT, 10 MM X 1.00 art. 1910499
По запросу
11
PLATE-BRAKE LINE,MOUNT,BLK art. 5249225-067
По запросу
12
SCR-1/4-20X1.68 TR/TX art. 7517987
По запросу
13
SCREW art. 7512297
По запросу
14
CLIP-WIRE,ADHESIVE BACK,1/2 art. 7670134
По запросу
15
LINE-REAR MASTER TO FRT BRAKE art. 1910902
По запросу
