модель 2009 года
- Модель Sportsman 400
- Код модели SPORTSMAN 400 HO 4X4 (A09LH46AQ/AX/AZ)

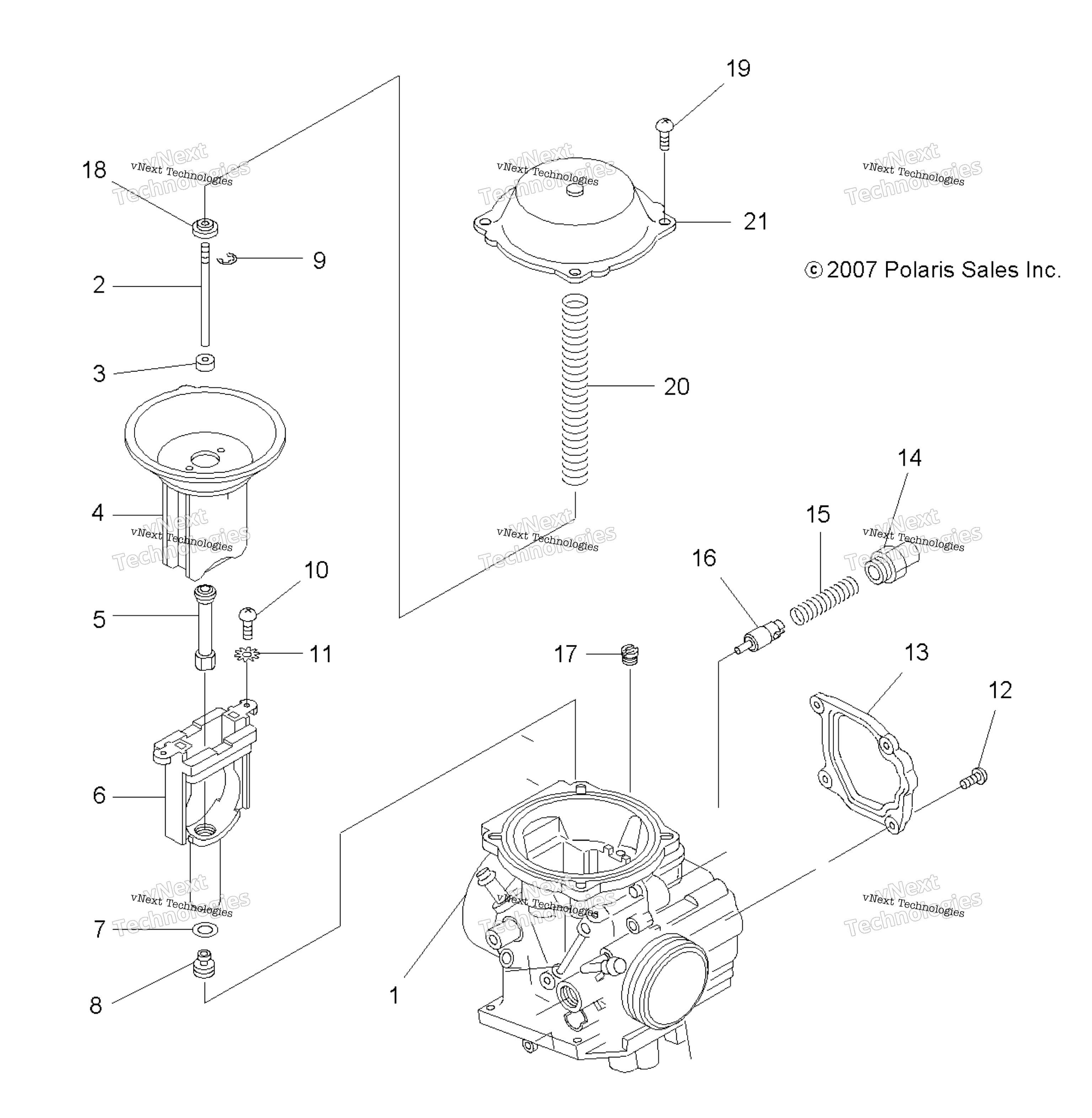

Схема engine, карбюратор Upper для SPORTSMAN 400 HO 4X4 (A09LH46AQ/AX/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
CARB ASSEMBLY [Incl. All] art. 3131691
По запросу
2
NEEDLE JET art. 3131604
По запросу
3
RING art. 3130752
По запросу
4
DIAPHRAGM ASSEMBLY art. 3130732
По запросу
5
NEEDLE JET art. 3131363
По запросу
6
JETBLOCK ASSEMBLY art. 3130504
По запросу
7
WASHER art. 3130014
По запросу
8
MAIN JET, #157.5 art. 3130572
По запросу
9
E-RING art. 3130508
По запросу
10
SCREW art. 3130541
По запросу
11
WASHER,SPRING art. 3130540
По запросу
12
SCREW art. 3130535
По запросу
13
COVER art. 3130511
По запросу
14
GUIDE HOLDER art. 3131396
По запросу
15
SPRING art. 3130538
По запросу
16
PLUNGER ASSEMBLY art. 3131606
По запросу
17
AIR PILOT JET art. 3130625
По запросу
18
RING art. 3130507
По запросу
19
SCREW art. 3130924
По запросу
20
SPRING art. 3130505
По запросу
21
COVER ASSEMBLY art. 3130503
По запросу
