модель 2009 года
- Модель Sportsman 400
- Код модели SPORTSMAN 400 HO 4X4 (A09LH46AQ/AX/AZ)

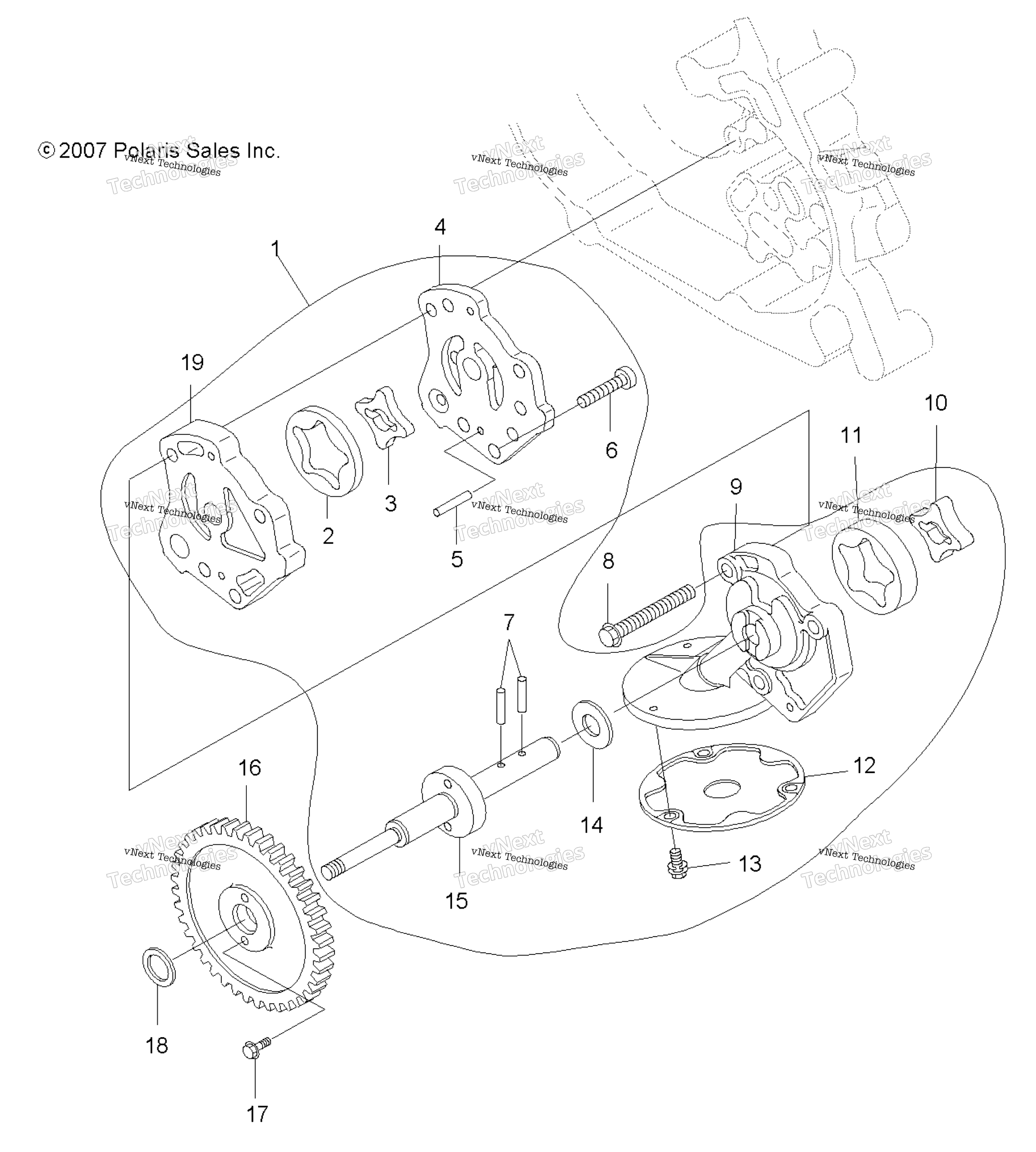

Схема двигателя, масляного насоса для SPORTSMAN 400 HO 4X4 (A09LH46AQ/AX/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-OIL PUMP [Incl. 1-7,9-15,19] art. 3090051
По запросу
2
ROTOR, OUTER, FEED art. 3084949
По запросу
3
INNER ROTOR (FEED) art. 3090055
По запросу
4
OIL PUMP CASE I art. 3090000
По запросу
5
PIN, DOWEL art. 3084955
По запросу
6
SCREW(10) art. 3085535
По запросу
7
PIN, DOWEL art. 3084954
По запросу
8
ASM-BOLT&WASHER(10) art. 3082030
По запросу
9
OIL PUMP CASE 3 art. 3090054
По запросу
10
INNER ROTOR (SCAV) art. 3090056
По запросу
11
OUTER ROTOR (SCAV) art. 3090057
По запросу
12
OIL STRAINER UNIT art. 3084956
По запросу
13
SCREW AND WASHER art. 3084205
По запросу
14
WASHER(10) art. 3084953
По запросу
15
Вал помпы Polaris Sportsman 500 art. 3085858
По запросу
16
PUMP GEAR art. 3090033
По запросу
17
BOLT-FLANGE art. 3089505
По запросу
18
SPACER,1.2 art. 3084961
По запросу
18
SPACER, 1.0 art. 3084960
По запросу
18
SPACER, 0.8 art. 3084959
По запросу
19
OIL PUMP CASE 2 art. 3090053
По запросу
