модель 2009 года
- Модель Sportsman 400
- Код модели SPORTSMAN 400 HO 4X4 (A09LH46AQ/AX/AZ)

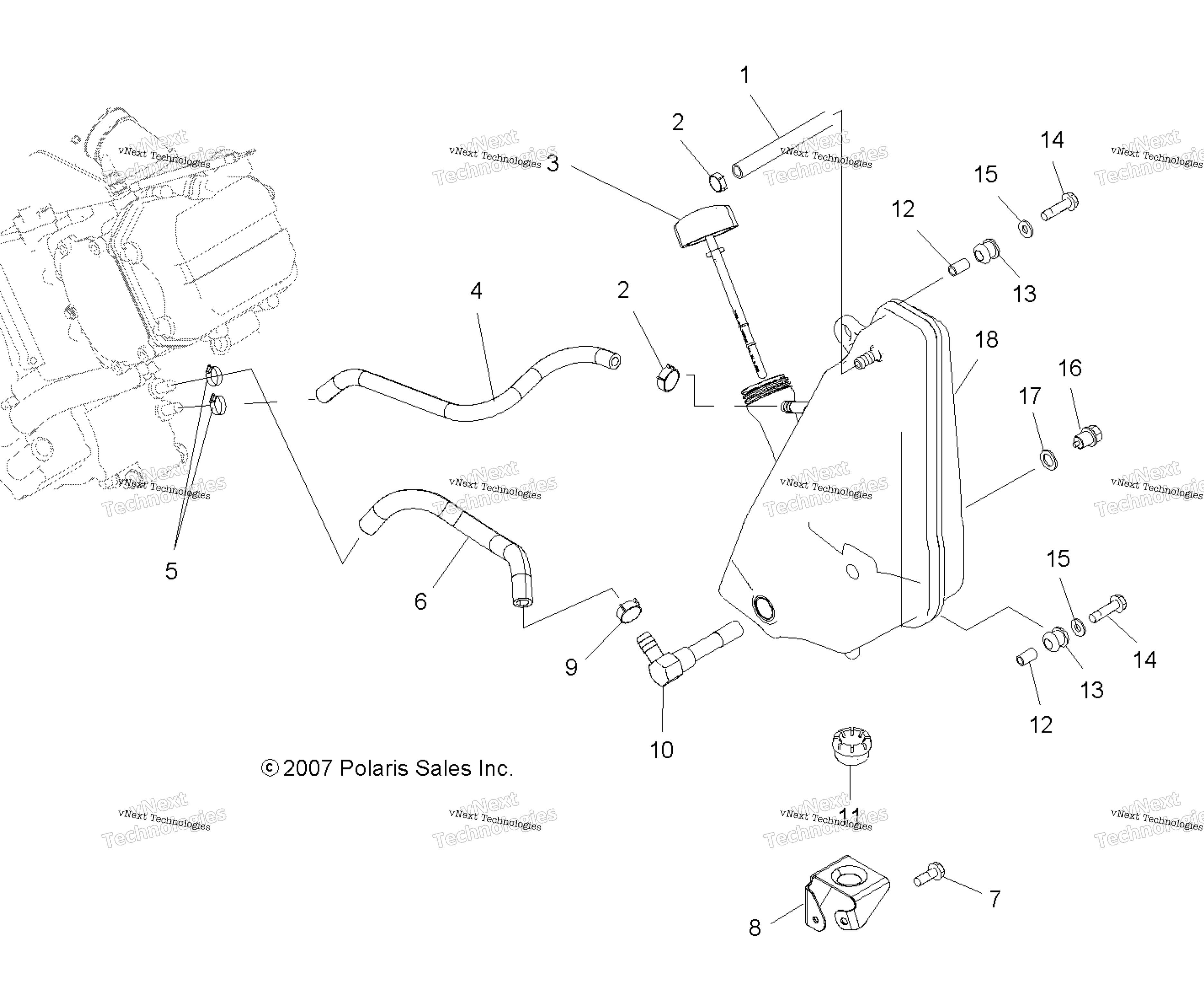

Схема engine, масляный System для SPORTSMAN 400 HO 4X4 (A09LH46AQ/AX/AZ)
Схема
Детали
Номер
Наименование детали
Цена
1
BREATHER-LINE-115 CM,SLIT art. 5413003
По запросу
2
HOSE CLAMP art. 7080699
По запросу
3
DIPSTICK-OIL TANK art. 5437380
По запросу
4
HOSE-FORMED,OIL RETURN,.3/8 D art. 5413411
По запросу
5
HOSE CLAMP art. 7080474
По запросу
6
HOSE-FORMED,OIL SUPPLY,.5 ID art. 5413412
По запросу
7
BOLT, M6 X 1.0 X 20 art. 7518529
По запросу
8
BRKT-OIL TANK MOUNT,E-COAT art. 5251423-329
По запросу
9
SPRING HOSE CLAMP, .81 art. 7081026
По запросу
10
OIL FILTER SCREEN art. 7052326
По запросу
11
GROMMET-OIL TANK art. 5412666
По запросу
12
BUSHING,MTG. art. 5333204
По запросу
13
GROMMET,MTG,RESERVOIR (10) art. 5410828
По запросу
14
SCR-HXWHD,THDFRM,M6X30,0600202 art. 7518713
По запросу
15
FLAT WASHER art. 7558301
По запросу
16
PLUG art. 7051524
По запросу
17
Шайба пластиковая Polaris art. 5850135
от 473 ₽
18
OIL TANK WELDMENT art. 1261654
По запросу
