модель 2009 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 (A09CA32AA)

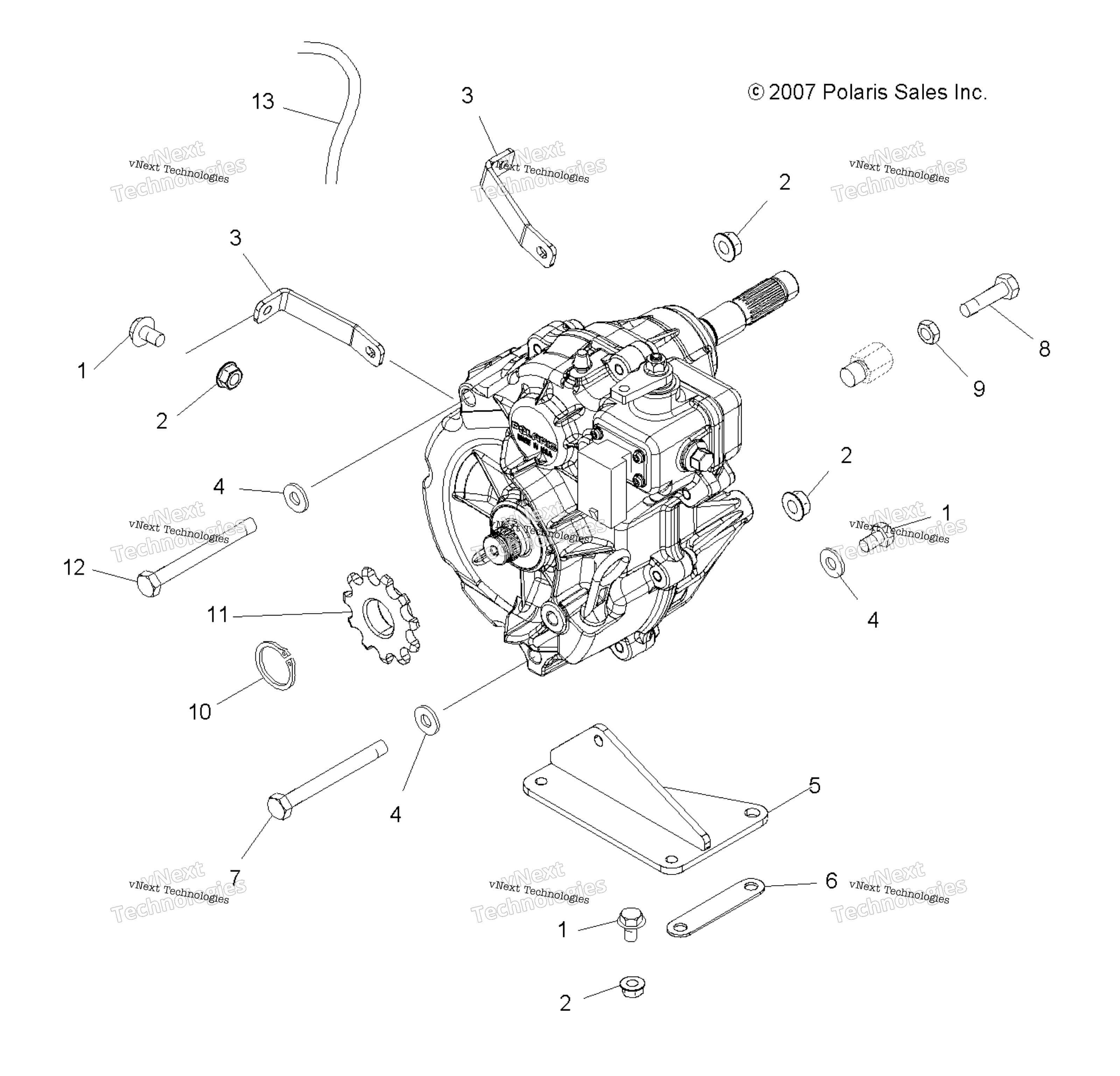

Схема привода Train, Gearcase Mounting для TRAIL BOSS 330 (A09CA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT-3/8-16X7/8 HEX FLANGE GR5 art. 7518364
По запросу
2
Гайка Polaris art. 7547180
По запросу
3
BRKT-TRANSMISSION MNT art. 5248185
По запросу
4
FLAT WASHER art. 7555806
По запросу
5
MOUNT,TRANSMISSION,BLK art. 1012886-067
По запросу
6
SPACER-TRANSMISSION MNT,BLK art. 5243296-067
По запросу
7
SCREW art. 7517646
По запросу
8
SCREW (10) art. 7517631
По запросу
9
Гайка Polaris art. 7542404
По запросу
10
Стопорное кольцо КПП Polaris art. 7710434
По запросу
11
SPROCKET, 11 TOOTH art. 3221043
По запросу
12
SCREW art. 7517640
По запросу
13
FUEL LINE, 1/4 ID art. 8450003-1525
По запросу
