модель 2009 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 (A09CA32AA)

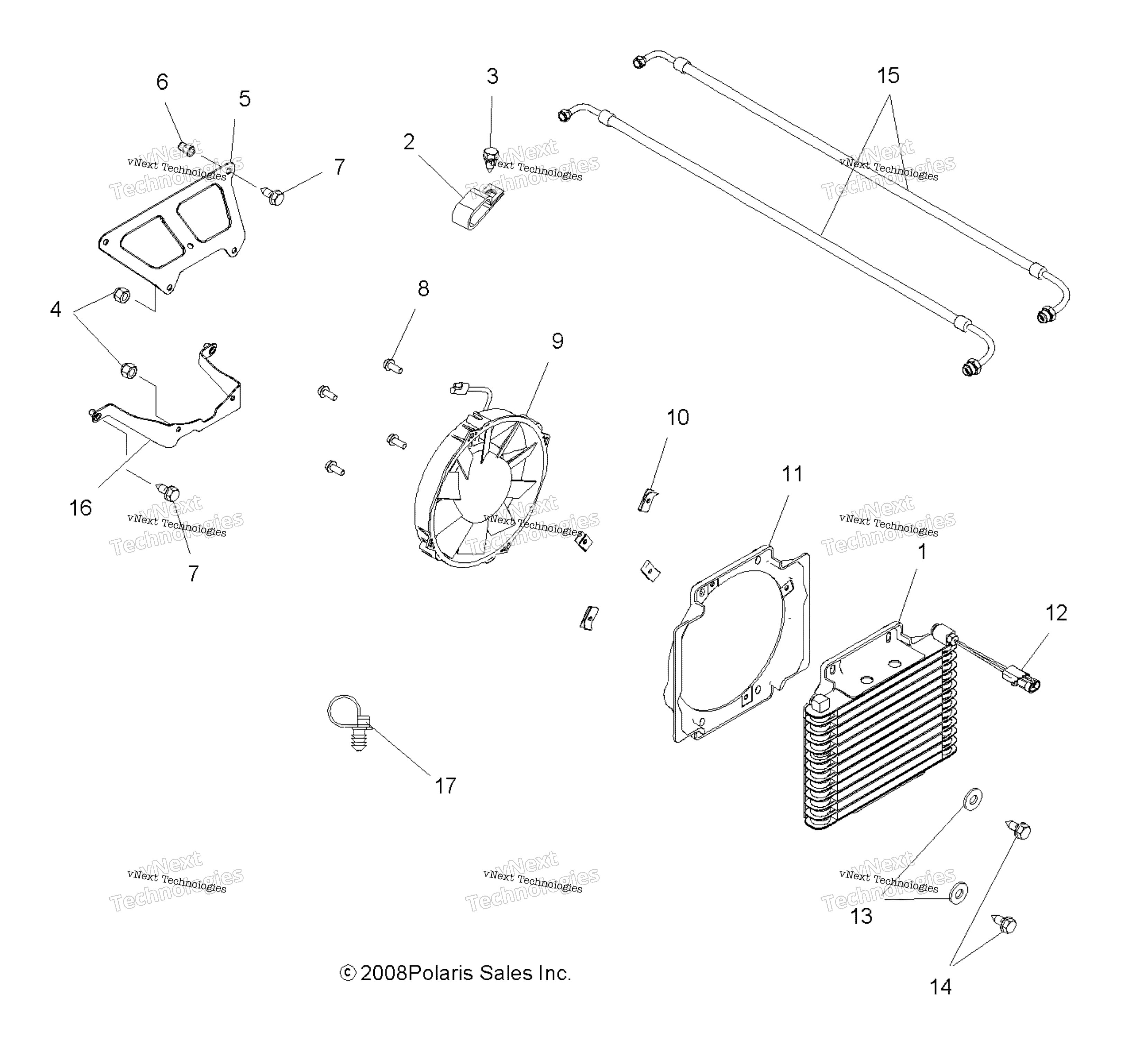

Схема двигателя, системы охлаждения для TRAIL BOSS 330 (A09CA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL COOLER art. 1240524
По запросу
2
CLAMP-DBL TUBE,.562 VNLCOATED art. 7081364
По запросу
3
SCREW art. 7517386
По запросу
4
Гайка Polaris art. 7542122
от 263 ₽
5
BRKT-OIL COOLER,TOP,BLK art. 5245416-067
По запросу
6
NUTSERT,HEX art. 7547069
По запросу
7
Винт Polaris art. 7512232
от 116 ₽
8
SCREW art. 7517659
По запросу
9
FAN MOTOR ASSEMBLY art. 2410534
По запросу
10
CLIP,U art. 7670111
По запросу
11
SHROUD,FAN art. 5433353
По запросу
12
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
13
FLAT WASHER art. 7558301
По запросу
14
BOLT art. 7512247
По запросу
15
COOLER HOSE, THREADED, 90 DEGRE art. 5413650
По запросу
16
BRKT-LOWER art. 5248139
По запросу
17
TREE STRAP MOUNT CABLE TIE art. 7081334
По запросу
