модель 2009 года
- Модель Trail Boss 330
- Код модели TRAIL BOSS 330 (A09CA32AA)

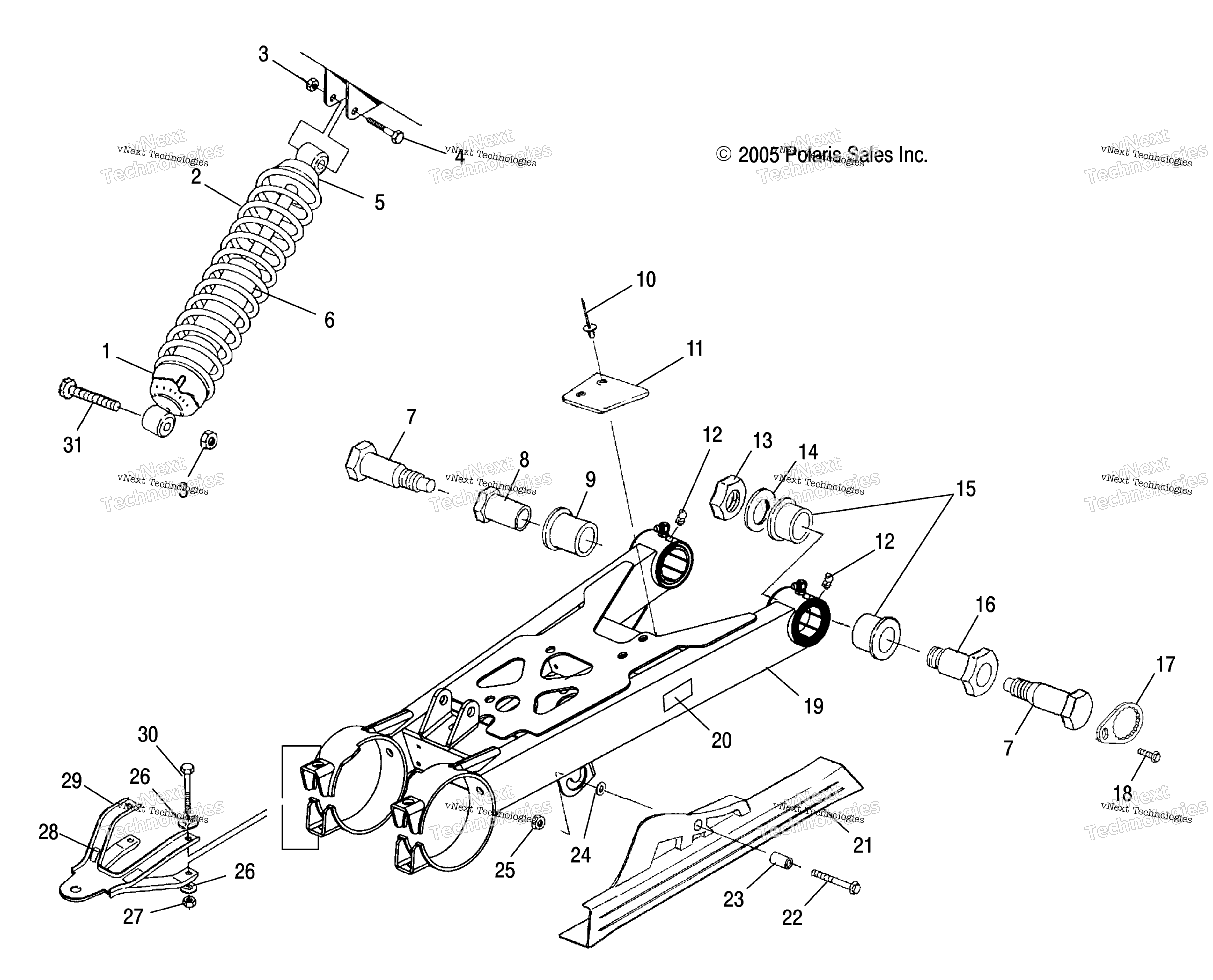

Схема suspension, Swing Arm & задний Shock для TRAIL BOSS 330 (A09CA32AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Опора пружины амортизатора Polaris art. 5630551
По запросу
2
COMPRESSION SPRING, 130/165, GS art. 7041986-067
По запросу
3
Гайка Polaris art. 7542439
от 263 ₽
4
SCREW art. 7515415
По запросу
5
Верхняя шайба амортизатора Polaris art. 5251753
По запросу
6
SHOCK-REAR art. 7042318
По запросу
7
PIVOT BOLT art. 5134321
По запросу
8
PIVOT BUSHING, LEFT art. 5133166
По запросу
9
HYBRID BUSHING, LEFT, BLACK art. 5434545
от 2 153 ₽
Аналог
Комплект втулок задней подвески EPI Polaris Trail Blaser / Xplorer / Trail Boss / Scrambler
art. WE345530
2 961 ₽
Требуется 1 шт.
Подписаться
10
POP RIVET, 3/16 art. 7661046
По запросу
11
CHAIN PAD GUIDE art. 5432727
По запросу
12
Пресс-масленка Polaris art. 7080510
По запросу
13
HEX NUT JAM art. 7547082
По запросу
14
FLAT WASHER art. 7556035
По запросу
15
BUSHING, RIGHT, BLACK art. 5434546
от 2 153 ₽
Аналог
Комплект втулок задней подвески EPI Polaris Trail Blaser / Xplorer / Trail Boss / Scrambler
art. WE345530
2 961 ₽
Требуется 2 шт.
Подписаться
16
PIVOT BUSHING, RIGHT art. 5133167
По запросу
17
BOLT LOCK BRACKET art. 5247488
По запросу
18
SCREW art. 7515399
По запросу
19
SWING ARM ASSEMBLY, MEDIUM GLOS [Incl. 9,12,16] art. 1541987-067
По запросу
20
Decal, "Chain Free Play" art. 7078572
По запросу
21
CHAIN GUARD art. 5432854
По запросу
22
FLANGED SCREW art. 7515304
По запросу
23
BUSHING art. 5332828
По запросу
24
FLAT WASHER art. 7558402
По запросу
25
Гайка Polaris art. 7542343
от 310 ₽
26
WASHER art. 7555883
По запросу
27
NYLOK NUT, 7-16-20 art. 7547066
По запросу
28
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
29
HITCH, ATV, CHAIN DRVN [Incl. 27-30] art. 2873036
По запросу
30
Bolt art. 7512586
По запросу
31
SCREW 3/8-24X2.5HX/CP GR8-Y art. 7517761
По запросу
