модель 2017 года
- Модель Sportsman 570 EFI
- Код модели SPORTSMAN 570 TRCTR (A17SES57C1/C2/C7/CL/E1/E2/E7/EL/TC1/C2/E1/E2)

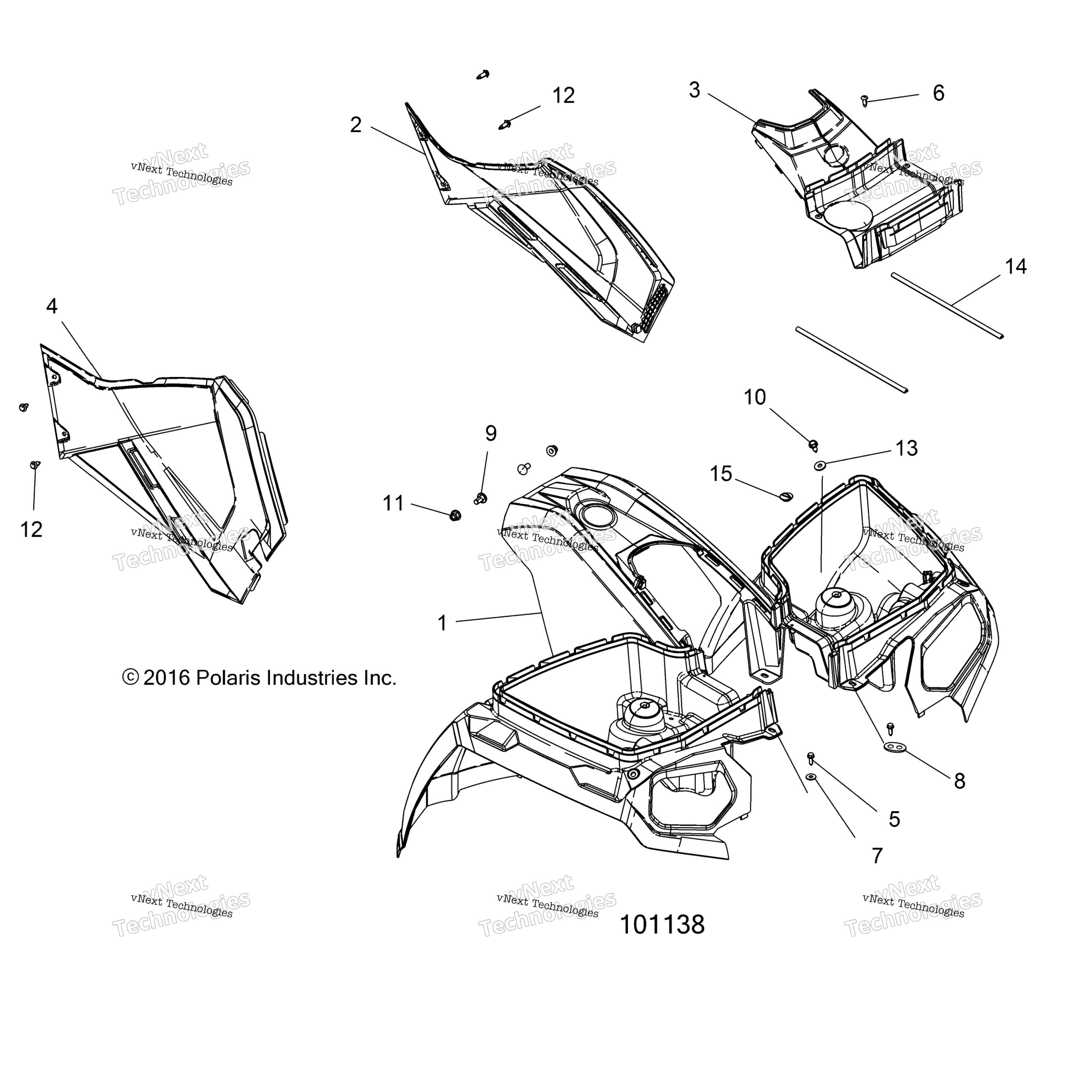

Схема body, передний Cab & Side Panels A17ses57c1 / C2 / C7 / Cl / E1 / E2 / E7 / El / для SPORTSMAN 570 TRCTR (A17SES57C1/C2/C7/CL/E1/E2/E7/EL/TC1/C2/E1/E2)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-CAB,FR,SVC,TRG,EU,I.RED [C7/E7][INCL. WARNING DECALS] art. 2636211-293
По запросу
1
ASM-CAB,FR,SVC,TRG,EU,WHT LT [C2/E2][INCL. WARNING DECALS] art. 2636211-599
По запросу
1
ASM-CAB FR,EU,2 OC,PNT,ST BLK [CL/EL][INCL. WARNING DECALS] art. 2636642-464
По запросу
1
ASM-CAB,FR,SVC,TRG,EU,S.GRN [C1/E1][INCL. WARNING DECALS] art. 2636211-498
По запросу
2
SIDE PANEL, LEFT [C1/E1] art. 5450521-498
По запросу
2
SIDE PANEL, LEFT, INDY RED [C7/E7] art. 5450521-293
По запросу
2
SIDE PANEL, LEFT, WHITE LIGHTNI [C2/E2] art. 5450521-599
По запросу
2
PANEL-SIDE,UPPER,LH,PNTD,S.BLK [CL/EL] art. 5451308-464
По запросу
3
COVER-FR,PNTD,STEALTH BLK [CL/EL] art. 5451307-464
По запросу
3
COVER, FRONT, SAGEBRUSH GREEN M [C1/E1] art. 5439069-498
По запросу
3
COVER, FRONT, INDY RED [C7/E7] art. 5439069-293
По запросу
3
COVER, FRONT, WHITE LIGHTNING [C2/E2] art. 5439069-599
По запросу
4
ASM-PANEL/SHIELD,RH,STLTH BLK [CL/EL] art. 2636443-464
По запросу
4
ASM-PANEL/SHIELD,RH,WHT.LGHT [C2/E2] art. 2636441-599
По запросу
4
PANEL/SHIELD ASSEMBLY, RIGHT, I [C7/E7] art. 2636441-293
По запросу
4
SHIELD PANEL ASSEMBLY, RIGHT [C1/E2] art. 2636441-498
По запросу
5
Винт Polaris art. 7512232
от 116 ₽
6
TORX SCREW, #14 X 3/4 art. 7519045
По запросу
7
FLAT WASHER art. 7555859
По запросу
8
PLUG MOUNT BRACKET art. 5258497
По запросу
9
CARRIAGE BOLT art. 7512193
По запросу
10
SCREW art. 7515399
По запросу
11
Гайка Polaris art. 7542153
По запросу
12
Клипса Polaris art. 7661855
от 263 ₽
13
FLAT WASHER art. 7555960
По запросу
14
BULB SEAL, .375, 350 CM art. 5521697-350
По запросу
15
COMPARTMENT PLUG art. 5412981
По запросу
