модель 2017 года
- Модель Sportsman 570 EFI
- Код модели SPORTSMAN 570 TRCTR (A17SES57C1/C2/C7/CL/E1/E2/E7/EL/TC1/C2/E1/E2)

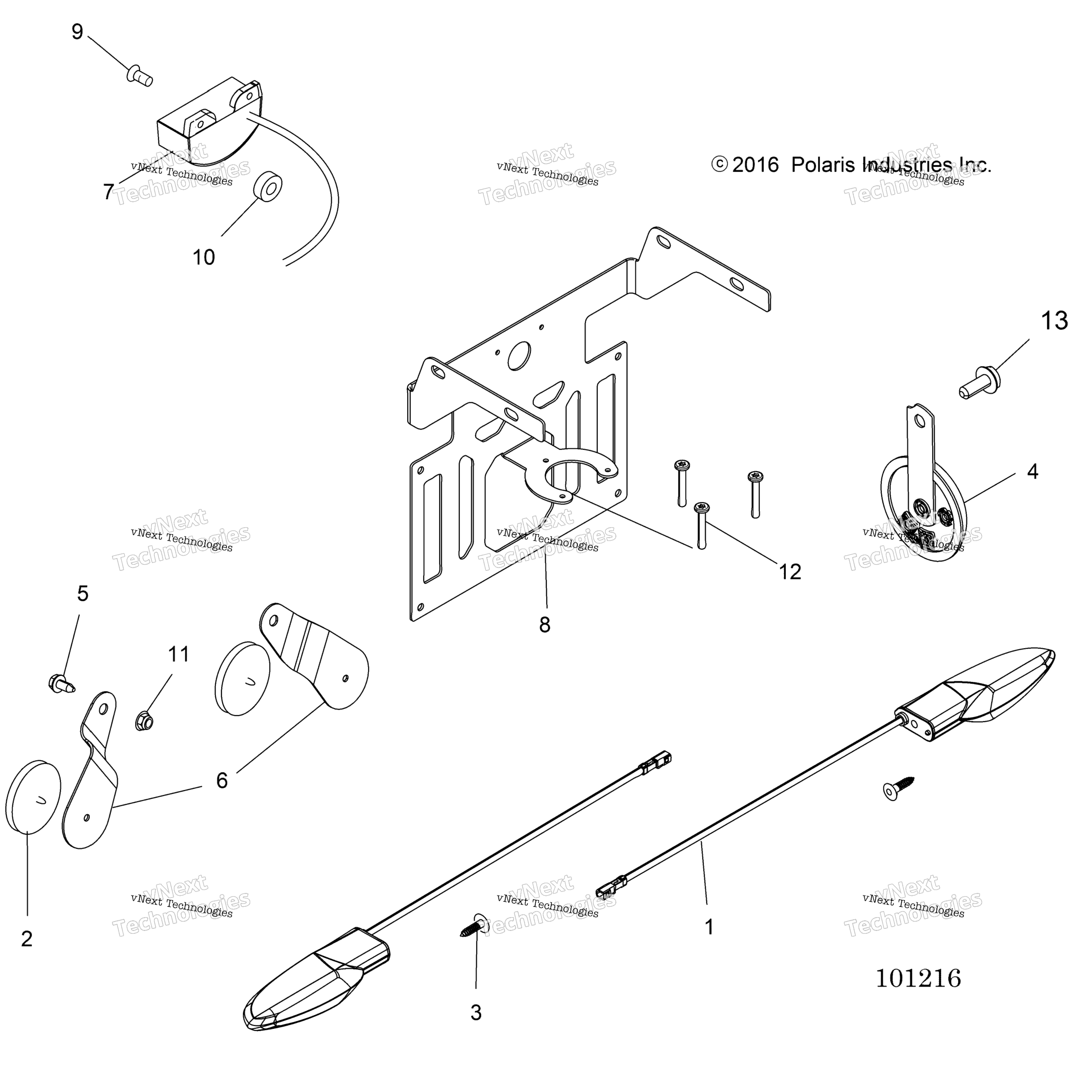

Схема electrical, Turn Signals, Horn & License Plate лампа A17ses57c1 / C2 / C7 / Cl / для SPORTSMAN 570 TRCTR (A17SES57C1/C2/C7/CL/E1/E2/E7/EL/TC1/C2/E1/E2)
Схема
Детали
Номер
Наименование детали
Цена
1
SIGNAL-TURN,FRONT,TR art. 2413531
По запросу
2
CIRCLE REFLECTOR, RED [CL/EL ONLY] art. 5452126
По запросу
3
SCR-M6X1.0X20MM,TX,PH,8.8-B art. 7518546
По запросу
4
HORN-DISC art. 4011579
По запросу
5
SCREW art. 7515399
По запросу
6
BRKT-REAR,REFLECTOR,LH M.BLK [CL/EL ONLY] art. 5260664-458
По запросу
6
BRKT-REAR,REFLECTOR,RH M.BLK [CL/EL ONLY] art. 5260665-458
По запросу
7
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
7
LIGHT-LICENSE PLATE,TRACTR,BLK [FROM 2/1/2017] art. 2413838
По запросу
8
BRK-LIC.PLATE,RR,TRL-SKT,M.BLK art. 5263772-458
По запросу
9
SCREW(10) art. 7512018
По запросу
10
NYLON WASHER art. 7555932
По запросу
11
Гайка Polaris art. 7542343
от 310 ₽
12
SCREW art. 7512025
По запросу
13
BOLT-M6X1.0X15,HXFLG,TAP/R-OD art. 7518513
По запросу
