модель 2017 года
- Модель Sportsman 570 EFI
- Код модели SPORTSMAN 570 TRCTR (A17SES57C1/C2/C7/CL/E1/E2/E7/EL/TC1/C2/E1/E2)

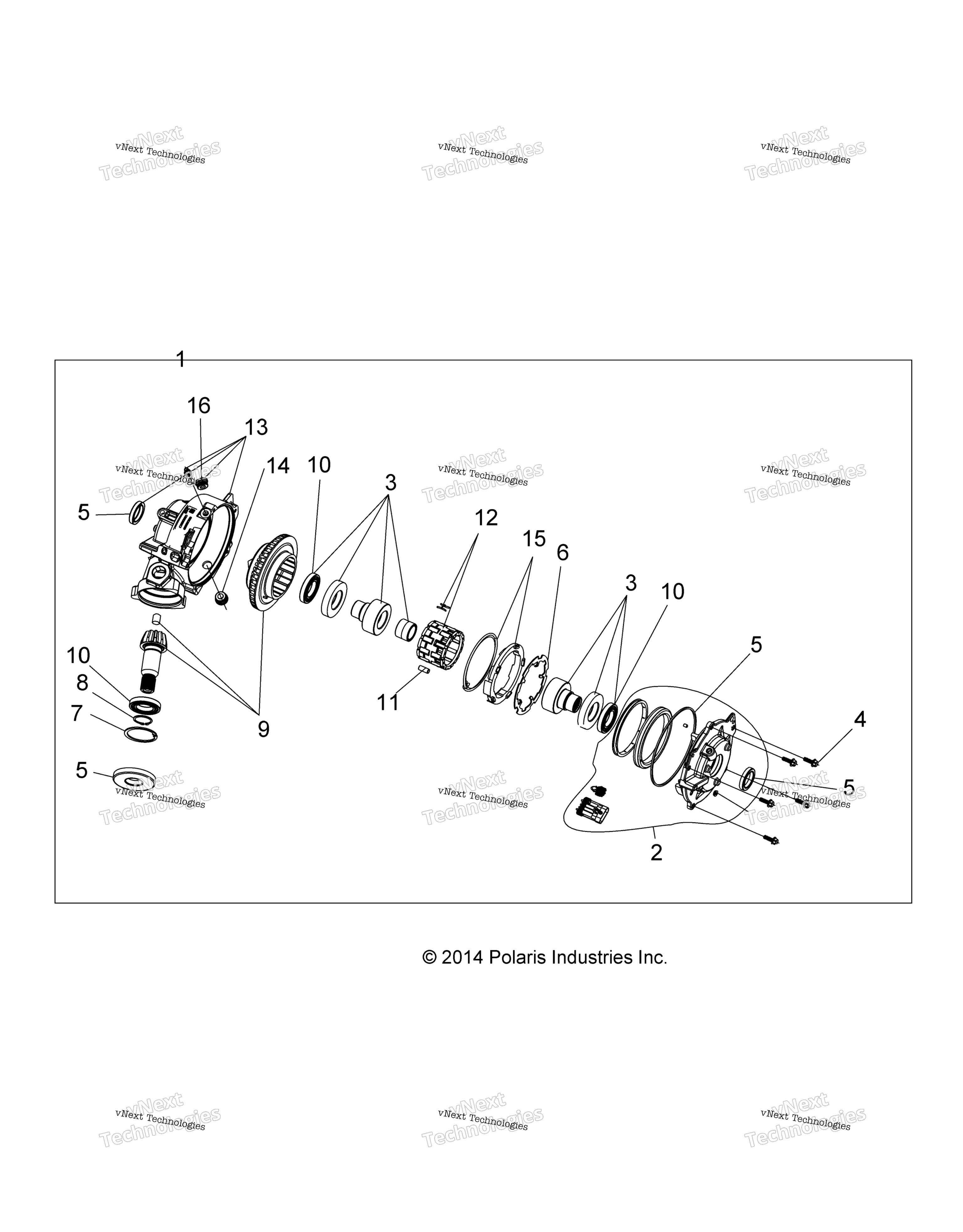

Схема трансмиссии, переднего редуктора A17ses57c1/C2/C7/Set57c1/C2 для SPORTSMAN 570 TRCTR (A17SES57C1/C2/C7/CL/E1/E2/E7/EL/TC1/C2/E1/E2)
Схема
Детали
Номер
Наименование детали
Цена
1
12 POCKET GEARCASE ASSEMBLY, FR [INCL. ALL] art. 1333393
По запросу
2
ASM-COVER,OUTPUT [INCL. CONNECTOR ASSEMBLY, OUTPUT COVER, PLASTIC CLIP, THRUST BUTTON ASM., 4WD COIL, THRUST PLATE, O-RING, GROMMET, SCREW, OIL SEAL, DOWEL PINS, HEAT SHRINK TUBING] art. 3236663
По запросу
3
Хаб переднего редуктора Polaris art. 3236672
По запросу
4
KIT-FASTENER [INCL. SCREWS] art. 3235469
По запросу
5
Комплект сальников переднего редуктора Polaris art. 3236669
По запросу
6
Магнитная пластина переднего редуктора Polaris art. 3236048
По запросу
7
RING, RETAINING art. -------
По запросу
8
RING, RETAINING art. -------
По запросу
9
HOUSING AND PINION CLUTCH GEAR art. 3235638
По запросу
10
Подшипник Polaris art. 3234390
от 4 788 ₽
11
Ролик сепаратора редуктора Polaris art. 3235624
По запросу
12
ROLL CAGE ASSEMBLY [INCL. CAGE AND COMPLETE SET OF CLIPS] art. 3235625
По запросу
13
ASM-GEARCASE [INCL. GEARCASE, BUSHING, GARLOCK BEARING, FILL PLUG, VENT TUBE, OIL SEAL] art. 3236677
По запросу
14
Пробка сливная переднего редуктора Polaris art. 3234412
По запросу
15
Седло магнитной пластины переднего редуктора Polaris art. 3235712
По запросу
16
Пробка контрольная заливная Polaris art. 3233942
По запросу
