модель 2004 года
- Модель Vinson 500
- Код модели LT-A500FC

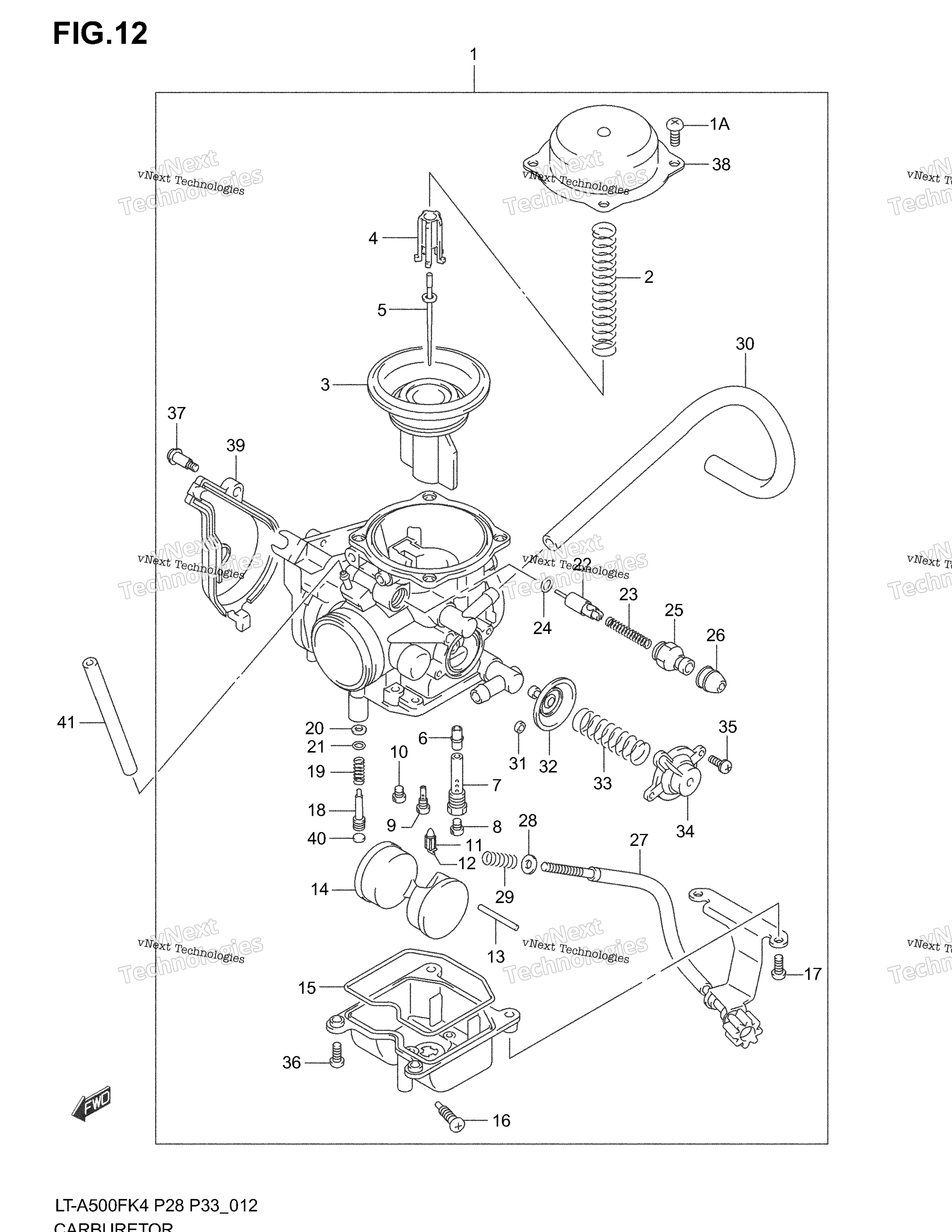

Схема карбюратора для LT-A500FC
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY E33; Includes Item(s) 1A - 40 art. 13200-03G12-000
По запросу
1
SCREW art. 13602-43E00-000
По запросу
1
CARBURETOR ASSY E28 art. 13200-03G02-000
По запросу
2
SPRING art. 13503-03G00-000
По запросу
3
VALVE, PISTON art. 13501-15F00-000
По запросу
4
SEAT art. 13504-15F00-000
По запросу
5
NEEDLE, JET art. 13383-03G00-000
По запросу
6
JET, NEEDLE art. 13341-03G00-000
По запросу
7
HOLDER art. 13342-15F10-000
По запросу
8
JET, MAIN (#128) art. 09491-25021-000
По запросу
9
JET, PILOT (#35) art. 09492-35020-000
По запросу
10
JET, STARTER (#52) art. 09491-52009-000
По запросу
11
VALVE ASSY, NEEDLE art. 13370-29F00-000
По запросу
12
CLIP art. 13375-26E00-000
По запросу
13
PIN art. 13254-26E00-000
По запросу
14
FLOAT ASSY art. 13250-26E00-000
По запросу
15
Уплотнительное кольцо Suzuki art. 13258-26E00-000
По запросу
16
DRAIN SCREW art. 13247-43E00-000
По запросу
17
SCREW art. 13602-26E10-000
По запросу
18
ADJUST SCREW art. 13279-26E00-000
По запросу
19
SPRING art. 13268-26E00-000
По запросу
20
WASHER art. 13291-26E00-000
По запросу
21
Уплотнительное кольцо Suzuki art. 13295-26E00-000
от 420 ₽
22
STARTER VALVE art. 13411-03G00-000
По запросу
23
SPRING art. 13417-03G00-000
По запросу
24
O RING art. 13686-03G00-000
По запросу
25
HOLDER art. 13418-03G00-000
По запросу
26
CAP art. 13681-28E00-000
По запросу
27
CABLE ADJUSTER ASSY art. 13270-03G01-000
По запросу
28
WASHER art. 13273-03G00-000
По запросу
29
SPRING art. 13268-35F00-000
По запросу
30
HOSE (400+50) art. 13274-03G00-000
По запросу
31
U RING art. 13486-15F01-000
По запросу
32
DIAPHRAGM art. 13480-38F01-000
По запросу
33
COVER art. 13481-15F00-000
По запросу
34
COVER art. 13484-15F00-000
По запросу
35
SCREW art. 13601-15F10-000
По запросу
36
SCREW art. 13601-15F00-000
По запросу
37
SCREW art. 13601-11F00-000
По запросу
38
COVER, DIAPHRAGM art. 13502-03G00-000
По запросу
39
COVER art. 13578-03G00-000
По запросу
40
PLUG E33 art. 13281-26E00-000
По запросу
41
HOSE, FUEL COCK VACUUM L:600!100 art. 44421-13ER0-000
По запросу
