модель 2004 года
- Модель Vinson 500
- Код модели LT-A500FC

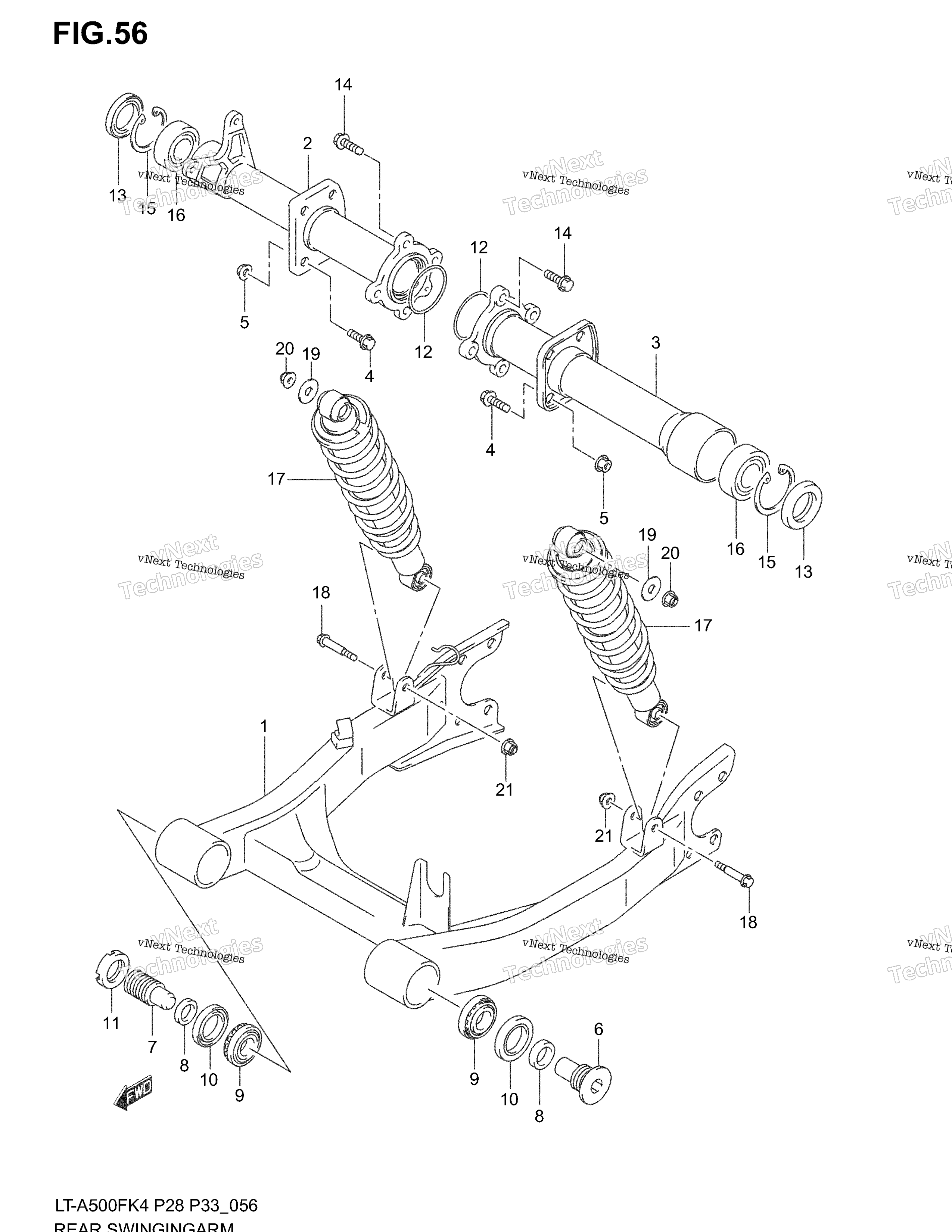

Схема заднего маятника для LT-A500FC
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGINGARM, REAR art. 61100-03G00-000
По запросу
2
HOUSING, REAR AXLE R art. 61300-03G20-000
По запросу
3
HOUSING, REAR AXLE L art. 61400-03G20-000
По запросу
4
BOLT, REAR SWGARM BRACKET art. 09103-10216-000
По запросу
5
NUT, REAR SWGARM BRACKET art. 09159-10115-000
По запросу
6
BOLT, PIVOT L art. 61213-03G20-000
По запросу
7
BOLT, PIVOT R art. 61213-03G30-000
По запросу
8
SPACER, PIVOT art. 61251-03G00-000
По запросу
9
BEARING, PIVOT art. 09265-17014-000
По запросу
10
SEAL, PIVOT art. 09285-25007-000
По запросу
11
NUT, PIVOT art. 61214-03G00-000
По запросу
12
O RING, REAR AXLE HOUSING art. 09280-70005-000
По запросу
13
Сальник Suzuki 09283-38022 art. 09283-38022-000
от 1 780 ₽
14
BOLT, AXLE HOUSING art. 09103-10343-000
По запросу
15
CIRCLIP art. 08331-41559-000
По запросу
16
Подшипник Suzuki art. 08123-60067-000
от 500 ₽
17
ABSORBER ASSY, REAR SHOCK (BLACK) art. 62100-03G50-019
По запросу
18
BOLT art. 09103-10126-000
По запросу
19
WASHER, UPPER OUTER art. 09160-10501-000
По запросу
20
Гайка Suzuki art. 08319-3110A-000
По запросу
21
NUT, LOWER art. 09159-10115-000
По запросу
