модель 2004 года
- Модель Vinson 500
- Код модели LT-A500FC

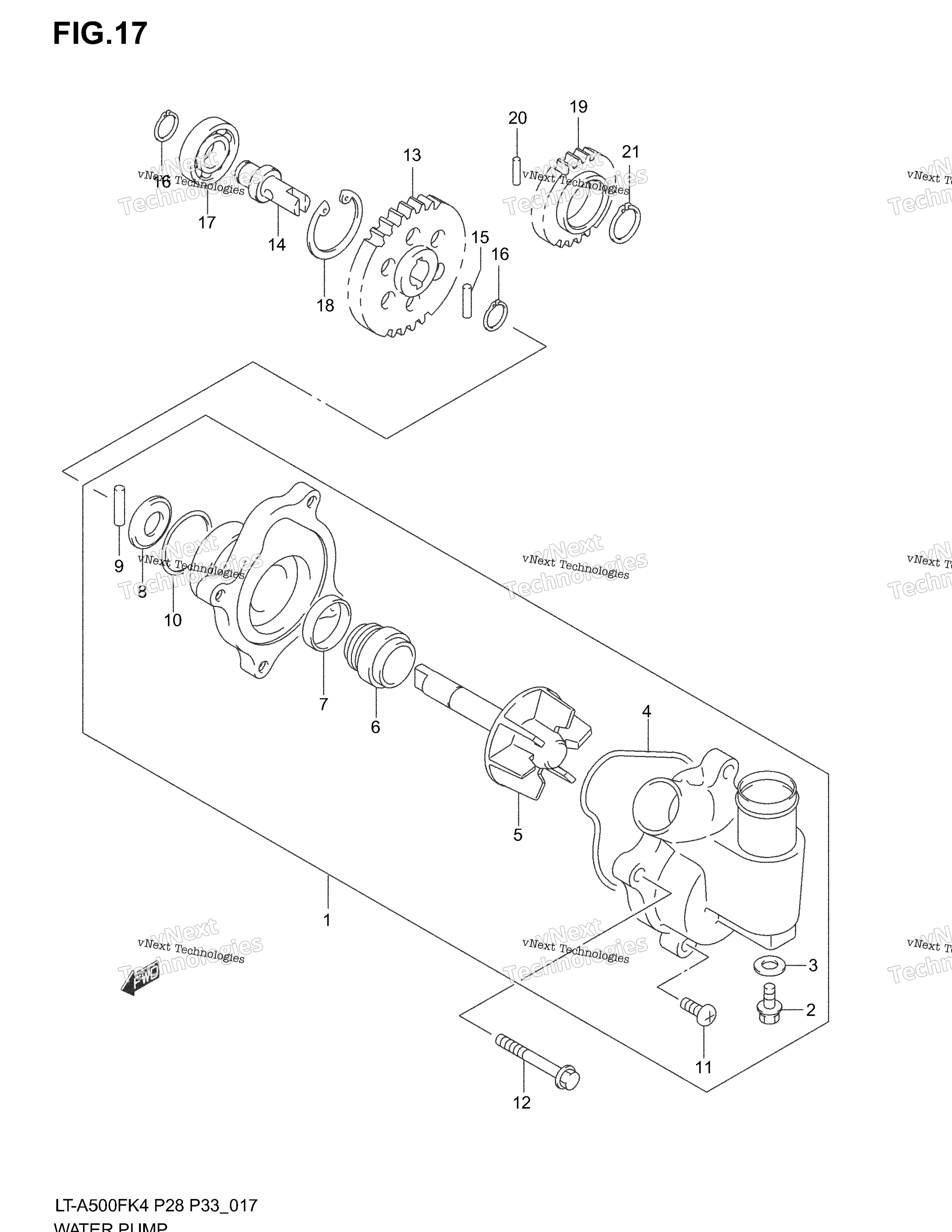

Схема водяной помпы для LT-A500FC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY, WATER Includes Item(s) 2 - 7 art. 17400-09F50-000
По запросу
2
BOLT art. 17415-14300-000
По запросу
3
GASKET art. 09168-08016-000
По запросу
4
O RING art. 17418-09F50-000
По запросу
5
IMPELLER/SHAFT art. 17491-03G00-000
По запросу
6
Сальник водяной помпы 17470-02F11 art. 17470-02F11-000
от 3 161 ₽
7
Сальник масляный водяной помпы Suzuki art. 09283-10004-000
от 630 ₽
8
WASHER art. 17481-03G00-000
По запросу
9
PIN Includes Item(s) 10 - 11 art. 17482-03G00-000
По запросу
10
Уплотнительное кольцо Suzuki 17435-33400 art. 17435-33400-000
от 1 334 ₽
11
SCREW art. 02112-0616A-000
По запросу
12
BOLT art. 01547-0665B-000
По запросу
13
GEAR, DRIVEN art. 16331-02F00-000
По запросу
14
SHAFT, DRIVEN GEAR art. 17521-09F50-000
По запросу
15
PIN, DRIVEN GEAR art. 09261-04009-000
По запросу
16
CIRCLIP, DRIVEN GEAR art. 08331-31109-000
По запросу
17
BEARING, SHAFT art. 08110-62000-000
По запросу
18
CIRCLIP, SHAFT BEARING art. 08331-41309-000
По запросу
19
GEAR, WATER PUMP DRIVE art. 16321-44D01-000
По запросу
20
PIN, DRIVE GEAR art. 04221-04069-000
По запросу
21
CIRCLIP, DRIVE GEAR art. 08331-31229-000
По запросу
