модель 2016 года
- Модель Kingquad 500
- Код модели LT-A500XPL6

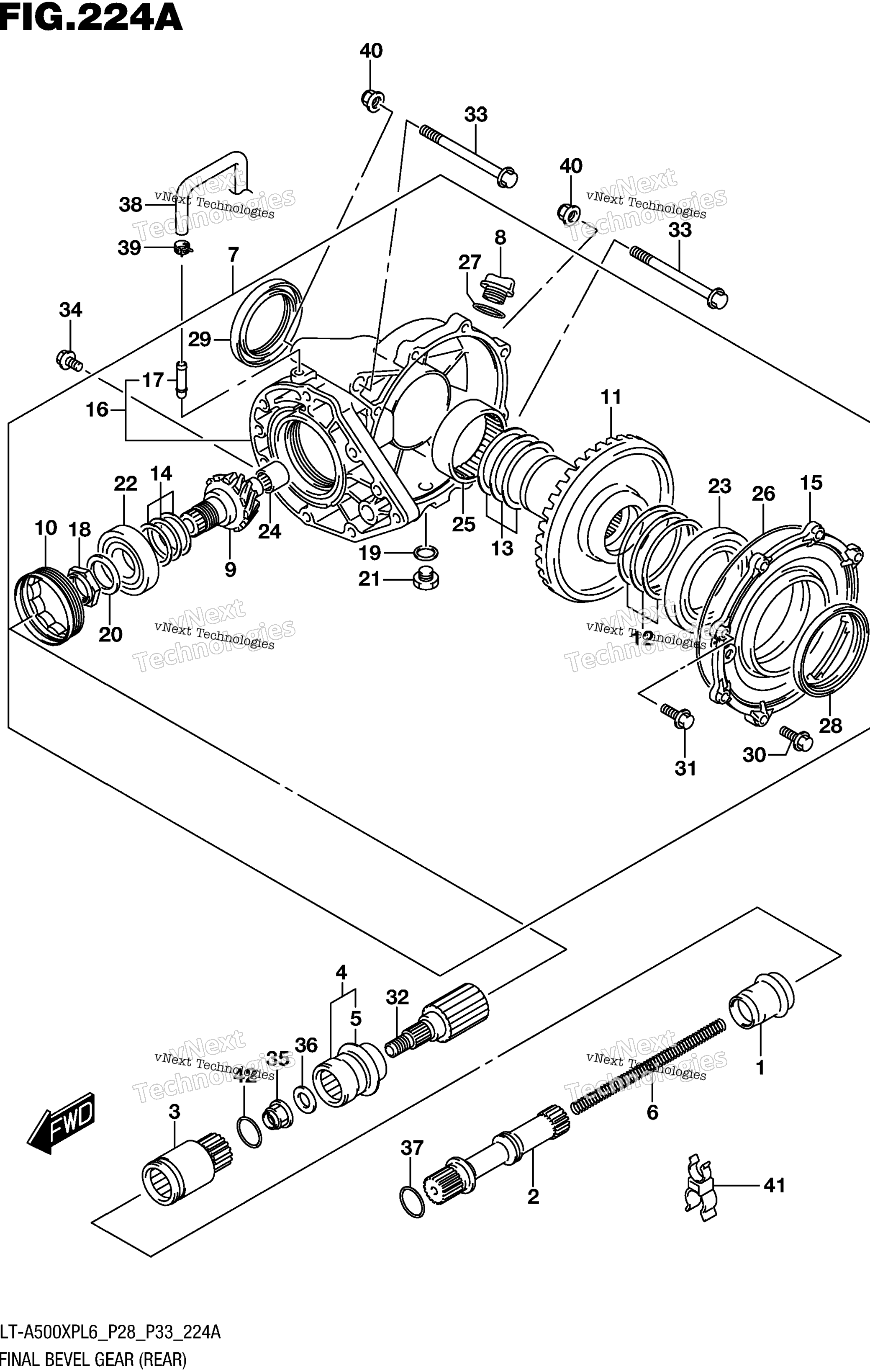

Схема final Bevel передача (Rear) для LT-A500XPL6
Схема
Детали
Номер
Наименование детали
Цена
1
BOOT, JOINT SHAFT art. 27153-31G41-000
По запросу
2
Трансмиссионный вал 27155-31G30 art. 27155-31G30-000
По запросу
3
Муфта заднего кардана Suzuki 27157-31G10 art. 27157-31G10-000
По запросу
4
Муфта заднего кардана Suzuki art. 27170-31G20-000
По запросу
5
.PLATE, OUTPUT OIL SEAL art. 27592-31G10-000
По запросу
6
Пружина 27192-31G10 art. 27192-31G10-000
от 630 ₽
7
Задний редуктор Suzuki 27410-31G50 art. 27410-31G50-000
от 130 179 ₽
8
Заглушка с резьбой art. 09259-20008-XC0
от 788 ₽
9
Хвостовик заднего редуктора Suzuki art. 27311-31G50-000
По запросу
10
.STOPPER, FINAL DRIVE art. 27312-38F00-000
По запросу
11
Шестерня дифференциала 27320-31G00 art. 27320-31G00-000
от 26 996 ₽
12
.SHIM SET, FINAL DRIVEN LH T:0.30/0.35/0.40/0.5 art. 27326-31810-000
По запросу
13
.SHIM SET, FINAL DRIVEN RH T:0.30/0.35/0.40/0.5 art. 27327-31810-000
По запросу
14
.SHIM SET, FINAL DRIVE GEAR T:0.30/0.35/0.40/0.5 art. 27445-24810-000
По запросу
15
.CASE, REAR FINAL GEAR LH art. 27451-31G10-000
По запросу
16
.CASE, REAR FINAL GEAR RH art. 27460-31G10-000
По запросу
17
..UNION art. 09364-08016-000
По запросу
18
.NUT art. 09140-28006-000
По запросу
19
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
20
.SHIM (28X38X1) art. 09181-28195-000
По запросу
21
.PLUG art. 09247-14013-000
По запросу
22
Подшипник 09262-28023 art. 09262-28023-000
от 15 635 ₽
23
Подшипник Suzuki 09262-65001 art. 09262-65001-000
от 14 417 ₽
24
Подшипник игольчатый Suzuki 09263-20062 art. 09263-20062-000
По запросу
25
Подшипник Suzuki 09263-55003 art. 09263-55003-000
от 10 763 ₽
26
.O RING (D:2.45,ID:156) art. 09280-00046-000
По запросу
27
Уплотнительное кольцо Suzuki art. 09280-17003-000
от 263 ₽
28
Сальник привода заднего редуктора 59X88X8 09283-59001 art. 09283-59001-000
от 2 961 ₽
OEM
Сальник привода заднего редуктора 59X88X8 09283-59001
art. 09283-59001-000
2 961 ₽
Требуется 1 шт.
29
Сальник привода заднего редуктора 59X88X8 09283-59001 art. 09283-59001-000
от 2 961 ₽
OEM
Сальник привода заднего редуктора 59X88X8 09283-59001
art. 09283-59001-000
2 961 ₽
Требуется 1 шт.
30
.BOLT (8X35) art. 09103-08357-000
По запросу
31
.BOLT (10X45) art. 09103-10294-000
По запросу
32
SHAFT, RR FINAL DRIVE art. 27594-31G50-000
По запросу
33
BOLT (10X110) art. 09103-10148-000
По запросу
34
BOLT (10X30) art. 09103-10405-000
По запросу
35
NUT art. 09159-14010-000
По запросу
36
SHIM (14X26X2) art. 09181-14002-000
По запросу
37
O RING (D:3.1,ID:19.4) art. 09280-20002-000
По запросу
38
HOSE, BREATHER art. 27491-31G00-000
По запросу
39
CLIP art. 09401-10403-000
По запросу
40
NUT art. 09159-10115-000
По запросу
41
CLAMP art. 09408-00235-000
По запросу
42
O RING (D:3.1,ID:26.4) art. 09280-26006-000
По запросу
