модель 2016 года
- Модель Kingquad 500
- Код модели LT-A500XPL6

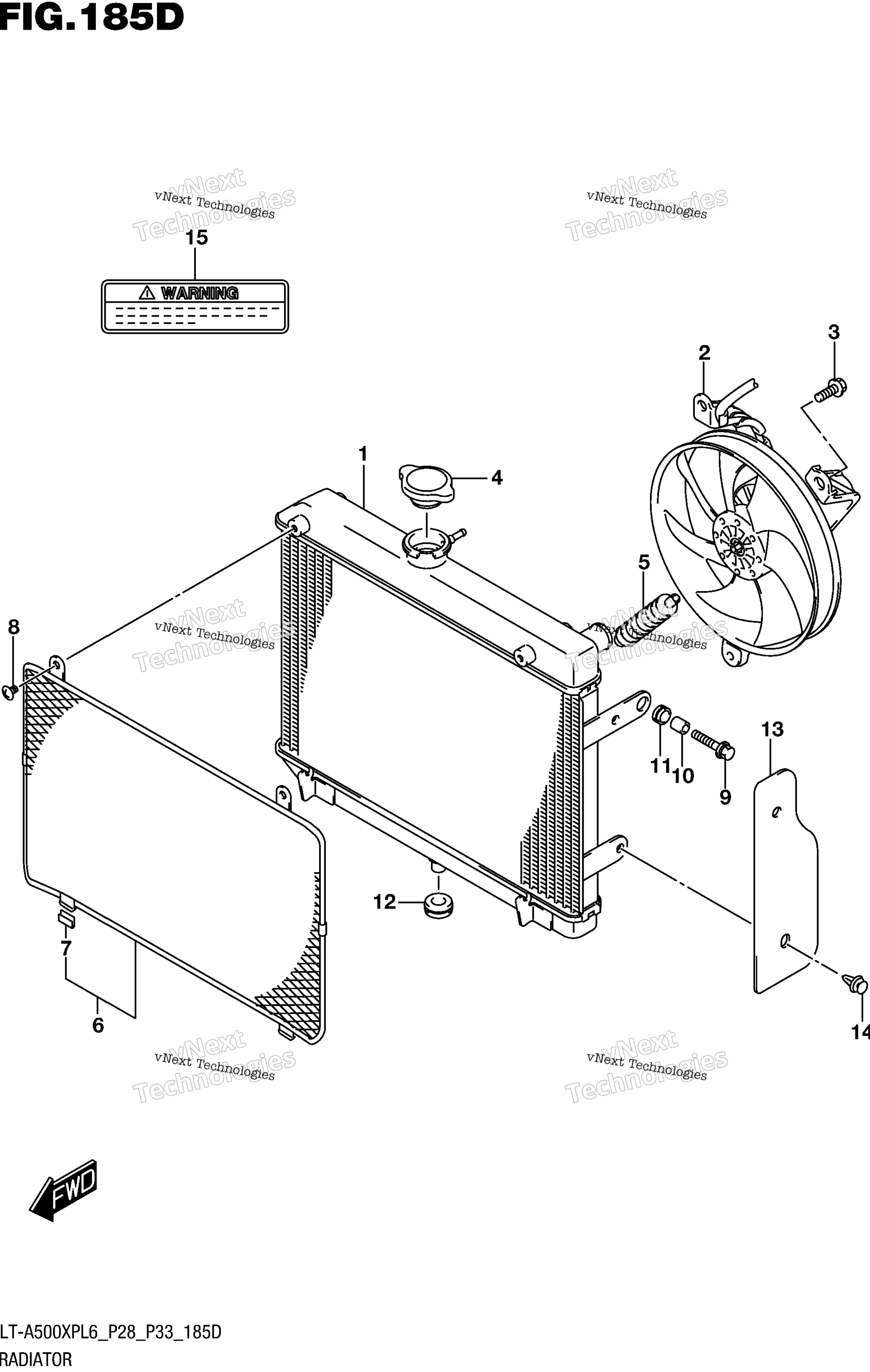

Схема радиатора (Lt-A500xpzl6 P33) для LT-A500XPL6
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR SET WATER art. 17710-31G30-000
По запросу
2
FAN ASSY, RADIATOR art. 17800-31G20-000
По запросу
3
BOLT art. 01550-0610A-000
По запросу
4
Крышка радиатора 17730-14G00 art. 17730-14G00-000
По запросу
5
BOOT, RDTR FAN MOTOR art. 17820-07G10-000
По запросу
6
COVER, RADIATOR art. 17760-09F01-000
По запросу
7
.PROTECTOR art. 17765-09F00-000
По запросу
8
SCREW art. 02142-0608A-000
По запросу
9
BOLT (6X25) art. 09118-06097-000
По запросу
10
SPACER (6.5X10X12) art. 09180-06290-000
По запросу
11
CUSHION art. 09320-10042-000
По запросу
12
Втулка радиатора Suzuki art. 09320-12036-000
от 368 ₽
13
GUARD, RADIATOR FAN art. 17811-31G00-000
По запросу
14
CLIP art. 09409-07333-000
По запросу
15
LABEL, COOLING FAN art. 17991-02F02-000
По запросу
