модель 2016 года
- Модель Kingquad 500
- Код модели LT-A500XPL6

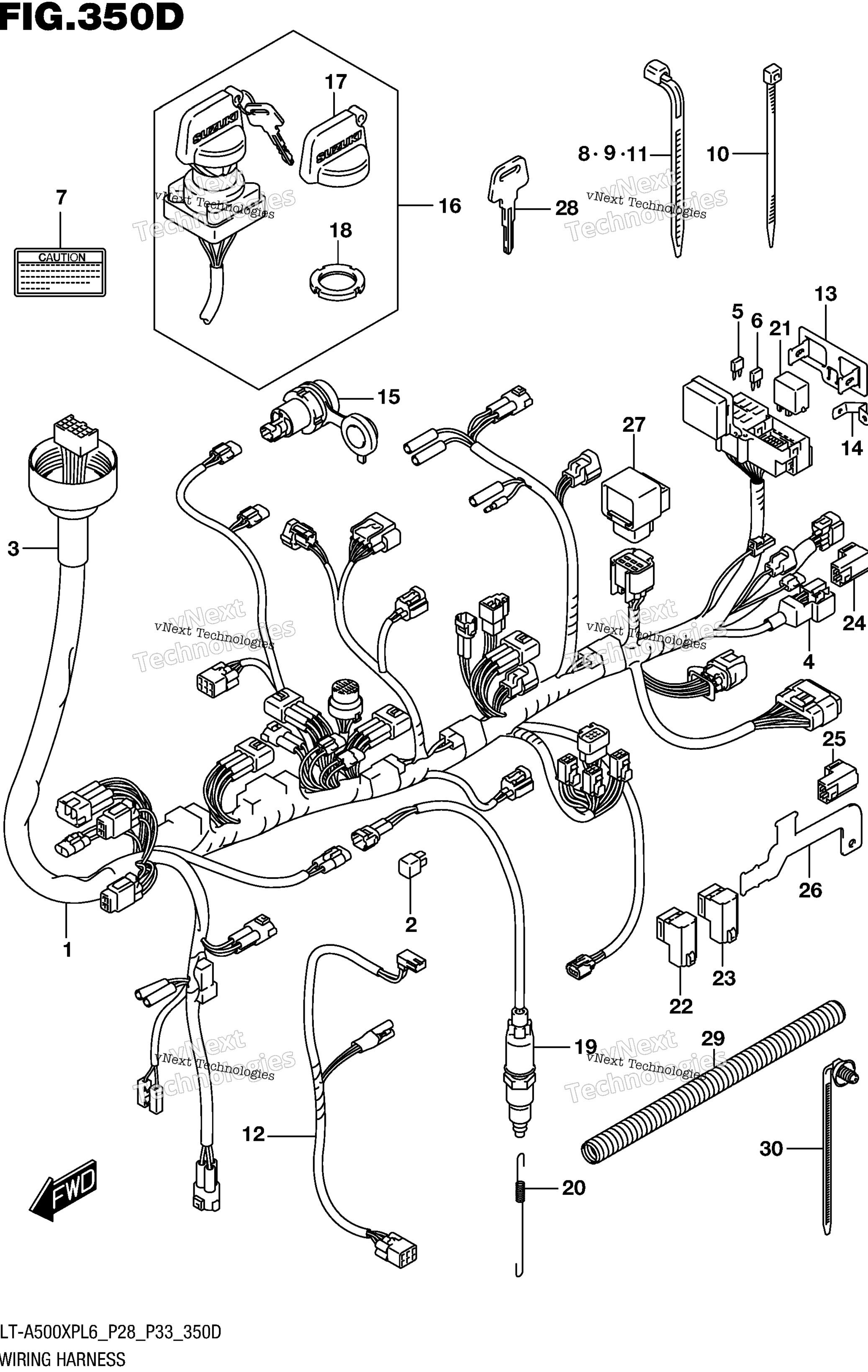

Схема жгута проводов (Lt-A500xpzl6 P33) для LT-A500XPL6
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-31H60-000
По запросу
2
.RECTIFIER art. 32800-16A00-000
По запросу
3
.COVER, SPEED art. 36618-31G00-000
По запросу
4
.COVER, CONNECTOR art. 36618-31G10-000
По запросу
5
.FUSE (10A) art. 09481-10501-000
По запросу
6
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
7
LABEL, POWER SOURCE TERMINAL art. 38852-09F50-000
По запросу
8
CLAMP (L:95) art. 09407-11401-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
CLAMP (L:190) art. 09407-19401-000
По запросу
12
WIRE, FRONT BRAKE SW LEAD art. 36855-27H00-000
По запросу
13
BRACKET, FUSE BOX art. 36744-38F00-000
По запросу
14
BRACKET, FUSE art. 36744-31G10-000
По запросу
15
Разъем прикуривателя Suzuki 38850-03G10 art. 38850-03G10-000
от 8 358 ₽
16
Замок зажигания Suzuki art. 37110-38F01-000
от 10 910 ₽
17
Кожух на ключ Suzuki 37142-19B01 art. 37142-19B01-000
По запросу
18
.NUT art. 37112-24500-000
По запросу
19
Лягушка тормоза Suzuki 37740-38F01 art. 37740-38F01-000
от 11 477 ₽
20
SPRING art. 09443-06080-000
По запросу
21
Реле Suzuki 38730-09F00 art. 38730-09F00-000
от 5 775 ₽
22
Реле топливного насоса Suzuki 38740-31G0 art. 38740-31G02-000
от 4 788 ₽
23
Реле топливного насоса Suzuki 38740-31G0 art. 38740-31G02-000
от 4 788 ₽
24
Реле топливного насоса Suzuki 38740-31G0 art. 38740-31G02-000
от 4 788 ₽
25
Реле Suzuki 38740-31G10 art. 38740-31G11-000
от 3 371 ₽
26
BRACKET, RELAY art. 38741-31G30-000
По запросу
27
Реле Suzuki 38750-31G00 art. 38750-31G00-000
По запросу
28
KEY, BLANK TYPE (F) OPT art. 37146-19B30-000
По запросу
28
Болванка ключка зажигания Suzuki art. 37146-19B20-000
По запросу
28
KEY, BLANK TYPE (D) OPT art. 37146-19B10-000
По запросу
28
KEY, BLANK TYPE (C) OPT art. 37146-19B00-000
По запросу
29
GUIDE, WIRING HARNESS art. 36619-31G00-000
По запросу
30
CLAMP (L:154) art. 09407-17403-000
По запросу
Другие схемы модели
Жгут проводов (Lt-A500xpzl6 P33)
