модель 2000 года
- Модель Grizzly 600
- Код модели GRIZZLY (YFM600FM)

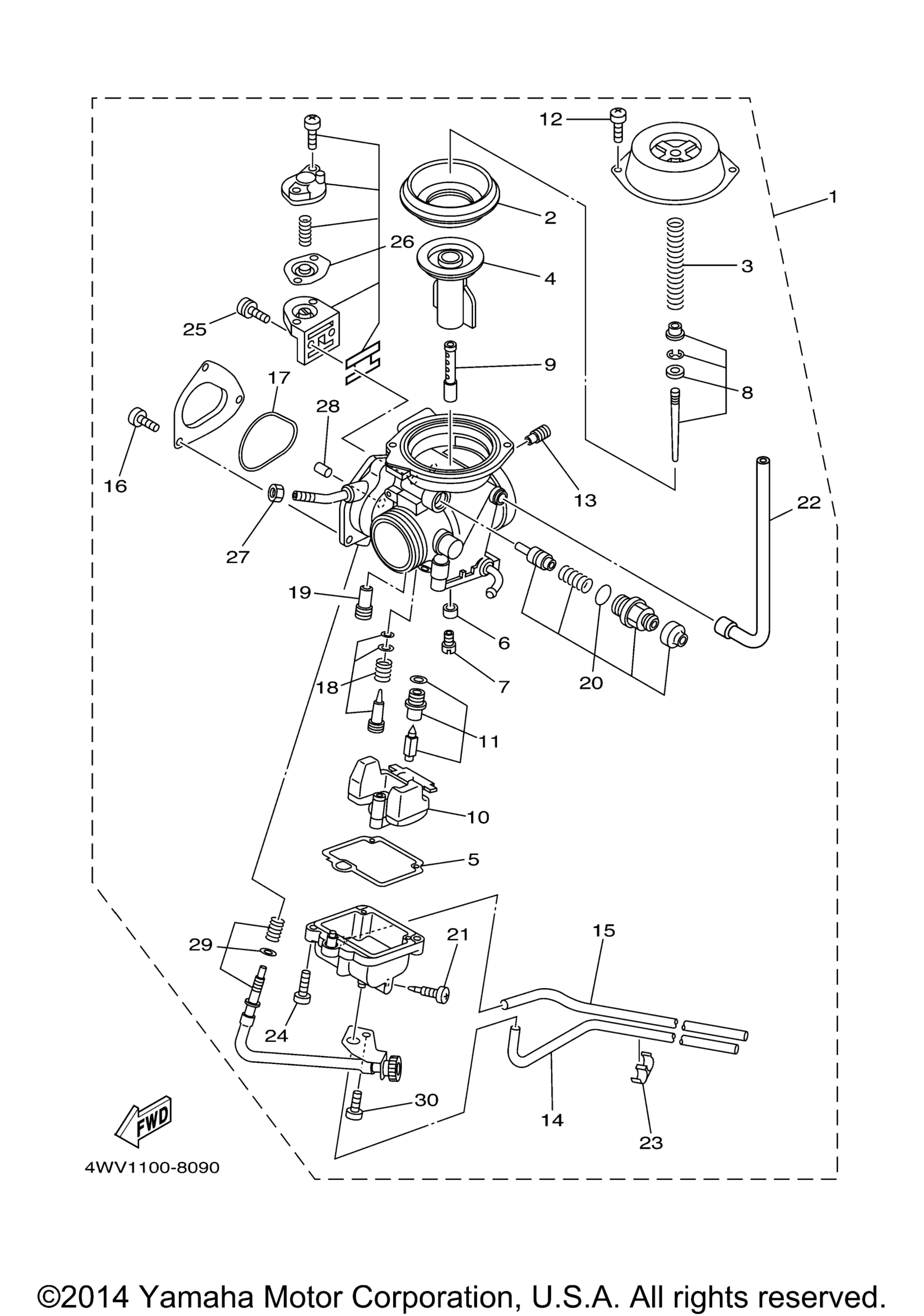

Схема карбюратора для GRIZZLY (YFM600FM)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 CA art. 4WV-14901-10-00
По запросу
1
Carburetor Assembly 1 UR 49 art. 4WV-14901-00-00
По запросу
2
Диафрагма карбюратора Yamaha art. 4WV-24411-00-00
от 4 893 ₽
3
. Spring, Diaphragm art. 4WV-14933-00-00
По запросу
4
. Valve art. 4WV-14272-00-00
По запросу
5
. O-Ring art. 4WV-14147-20-00
По запросу
6
. Ring art. 4WV-14918-00-00
По запросу
7
. Jet, Main (#145 ) UR 49 art. 620-14231-29-00
По запросу
7
. Jet, Main (143.8) CA art. 620-1423E-57-00
По запросу
8
Игла карбюратора Yamaha art. 4WV-1490J-00-00
По запросу
8
. Needle Set CA art. 4WV-1490J-10-00
По запросу
9
. Nozzle, Main art. 4WV-14941-90-00
По запросу
10
. Float art. 4WV-14985-00-00
По запросу
11
. Needle Valve Assy art. 4WV-14190-28-00
По запросу
12
Винт, головка поддона art. 98507-05008-00
По запросу
13
. Pilot Jet, Air (0.7) art. 239-14172-07-00
По запросу
14
. Pipe art. 4WV-14996-00-00
По запросу
15
. Pipe art. 4WV-14193-00-00
По запросу
16
. .Screw, Pan Head art. 98501-04005-00
По запросу
17
Кольцо уплотнительное art. 4WV-14147-10-00
По запросу
18
. Pilot Screw Set art. 4WV-14105-01-00
По запросу
19
. Jet, Pilot ( 42.5) art. 4HR-14142-42-00
По запросу
20
. Starter Set art. 4WV-1410A-00-00
По запросу
21
Пробка сливная art. 12R-14191-00-00
По запросу
22
. Pipe art. 4WV-14197-00-00
По запросу
23
. .Clip art. 87M-14137-00-00
По запросу
24
. Screw, Pan Head art. 98580-05014-00
от 368 ₽
25
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 2 шт.
26
. Diaphragm Assy art. 4WV-14940-00-00
По запросу
27
. .Nut, Cable Adjusting art. 522-14161-00-00
По запросу
28
Направляющая кабеля art. 1UY-14155-00-00
По запросу
29
. Throttle Screw Set art. 4WV-14103-01-00
По запросу
30
. .Screw, Pan Head art. 98517-05010-00
По запросу
