модель 2000 года
- Модель Grizzly 600
- Код модели GRIZZLY (YFM600FM)

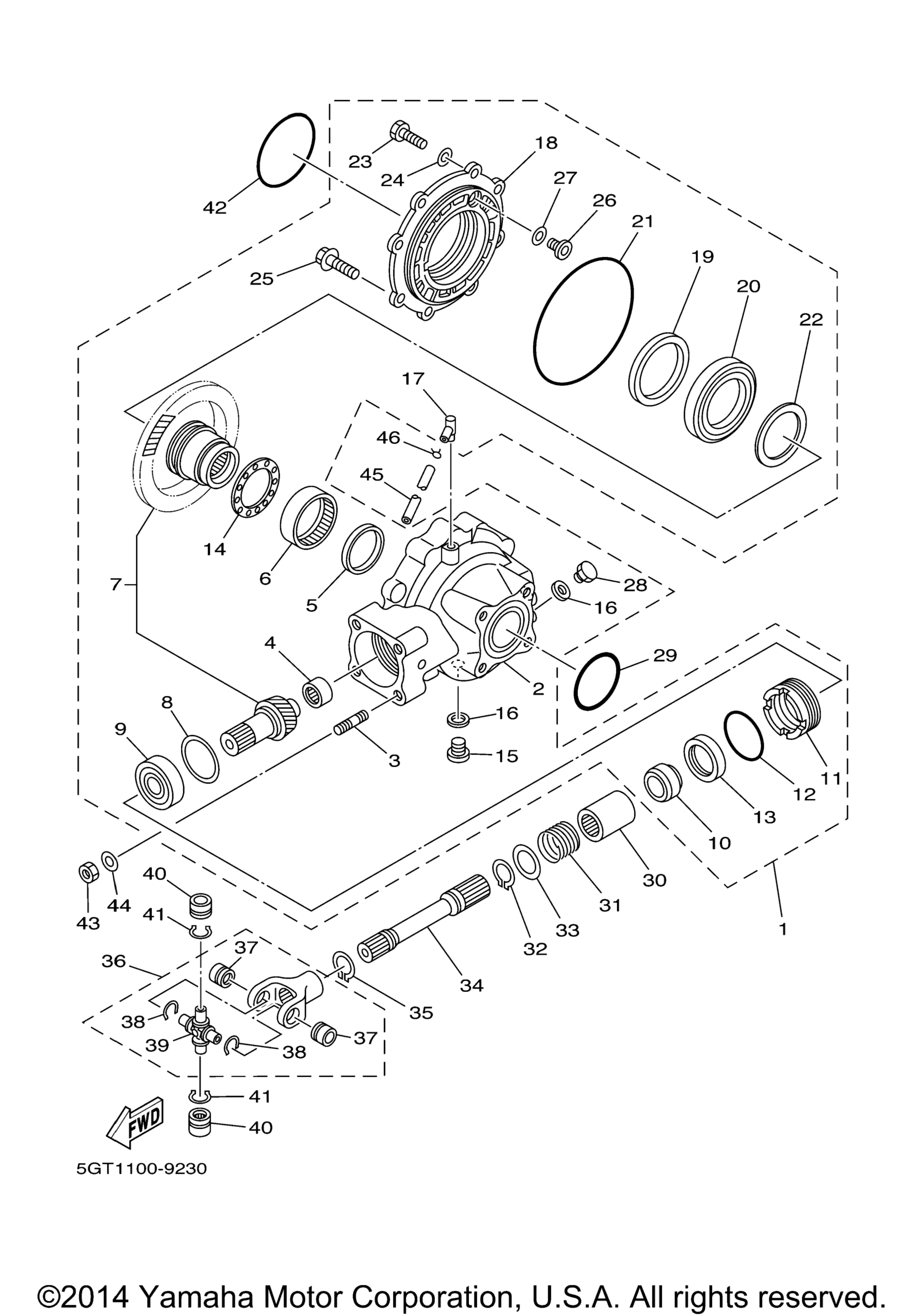

Схема приводного вала для GRIZZLY (YFM600FM)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Axle Gear Case Assy art. 5GT-46101-01-00
По запросу
2
. Housing, Drive Shaft art. 4WV-46151-01-00
По запросу
3
. .Bolt, Stud art. 90116-10361-00
По запросу
4
. .Bearing Assy art. 2H7-46102-00-00
По запросу
5
Сальник Yamaha art. 93101-52116-00
По запросу
6
Подшипник заднего редуктора Yamaha art. 93317-85569-00
от 9 590 ₽
Аналог
20 530 ₽
Требуется 1 шт.
7
. .Ring Gear Set art. 5GT-Y4612-10-00
По запросу
8
. .Shim, Thrust (0.40T) UR art. 1J7-17537-Y0-40
По запросу
8
. .Shim, Thrust (0.50T) UR art. 1J7-17537-Y0-50
По запросу
8
. .Shim, Thrust (0.30T) UR art. 1J7-17537-Y0-30
По запросу
9
. .Bearing art. 93306-30568-00
По запросу
10
. .Collar art. 90387-255H9-00
По запросу
11
. .Retainer, Bearing art. 29U-46125-00-00
По запросу
12
Кольцо резиновое уплотнительное Yamaha art. 93210-59531-00
По запросу
13
Сальник Yamaha art. 93101-38098-00
По запросу
14
Шайба регулировочная 1.8Т art. 24W-46118-00-18
По запросу
14
Шайба регулировочная 1.6Т art. 24W-46118-00-16
По запросу
14
Шайба регулировочная 1.4Т art. 24W-46118-00-14
По запросу
14
Шайба регулировочная 1.2Т art. 24W-46118-00-12
По запросу
14
Шайба регулировочная 2.0Т art. 24W-46118-00-20
По запросу
15
Сливная пробка редуктора Yamaha art. 90340-14002-00
По запросу
16
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
17
Сапун art. 5UG-15371-00-00
По запросу
18
. .Housing, Bearing art. 3HN-46152-01-00
По запросу
19
Сальник Yamaha art. 93102-65277-00
от 2 006 ₽
20
. .Bearing art. 93316-01301-00
По запросу
21
Уплотнительное кольцо Yamaha art. 93211-54698-00
По запросу
22
. .Shim, Ring Gear (0.50T) UR art. 24W-46117-00-50
По запросу
22
. .Shim, Ring Gear (0.30T) UR art. 24W-46117-00-30
По запросу
22
. .Shim, Ring Gear (0.40T) UR art. 24W-46117-00-40
По запросу
22
. .Shim, Ring Gear (0.25T) UR art. 24W-46117-00-25
По запросу
23
Болт art. 97017-08025-00
По запросу
24
Шайба, пластина art. 92907-08600-00
По запросу
25
. Bolt, Flange art. 95811-10025-00
По запросу
26
. .Stopper, Ring Gear art. 1FK-46156-00-00
По запросу
27
. .Shim, Stopper (T=0.15) UR art. 1FK-46157-00-15
По запросу
27
. .Shim, Stopper (T=0.20) UR art. 1FK-46157-00-20
По запросу
28
Болт заливной горловины редуктора Yamaha art. 90340-14029-00
от 1 187 ₽
29
O-Ring art. 93210-65705-00
По запросу
30
Coupling, Gear art. 5GT-46123-00-00
По запросу
31
Spring, Compression art. 90501-260L6-00
По запросу
32
Кольцо стопорное Yamaha art. 99009-25400-00
от 830 ₽
33
Шайба ведомого вариатора ( T=1,6 мм )Yamaha art. 90201-25289-00
По запросу
34
Shaft, Drive art. 5GT-46172-00-00
По запросу
35
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
36
Cross Joint Comp. 2 art. 4KD-46107-10-00
По запросу
37
. Bearing art. 93399-99926-00
По запросу
38
Стопорное кольцо Yamaha art. 93440-20088-00
По запросу
39
. .Spider art. 2HR-46187-00-00
от 2 200 ₽
40
Bearing art. 93399-99926-00
По запросу
41
Стопорное кольцо Yamaha art. 93440-20088-00
По запросу
42
O-Ring art. 93210-85706-00
По запросу
43
Nut art. 90179-10394-00
По запросу
44
Washer, Plate art. 90201-10774-00
По запросу
45
Шланг картерных газов Yamaha art. 90445-070G6-00
По запросу
46
Зажим art. 90467-07029-00
По запросу
