модель 2000 года
- Модель Grizzly 600
- Код модели GRIZZLY (YFM600FM)

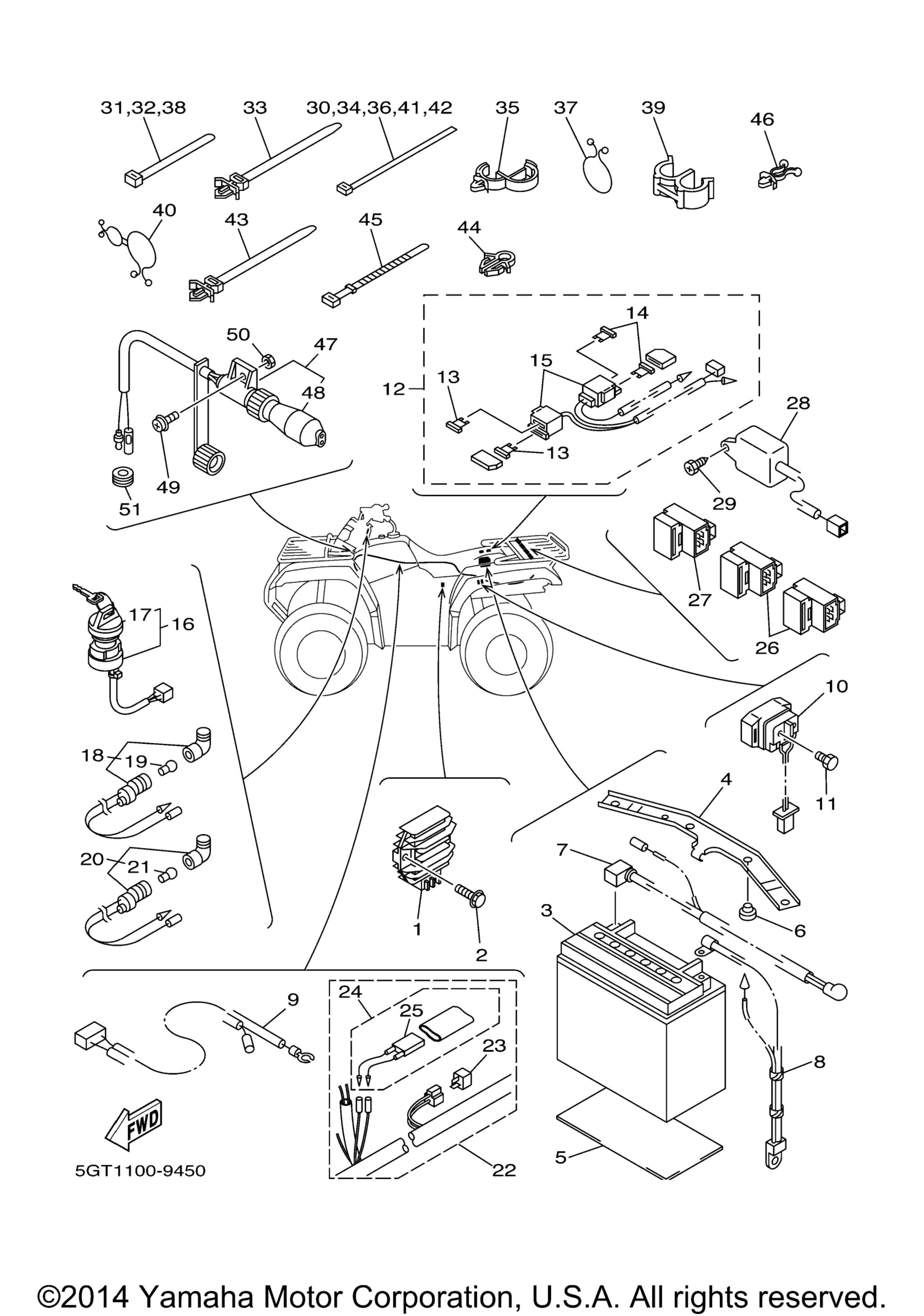

Схема электрооборудования 2 для GRIZZLY (YFM600FM)
Схема
Детали
Номер
Наименование детали
Цена
1
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
2
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
3
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
4
Bracket, Battery art. 4WV-82128-00-00
По запросу
5
Damper 2 art. 4BD-21639-00-00
По запросу
6
.Stopper, Main Stand art. 278-27114-00-00
По запросу
7
Wire, Plus Lead art. 4WV-82115-00-00
По запросу
8
Wire, Minus Lead art. 4WV-82116-00-00
По запросу
9
Wire, Lead art. 4WV-82541-00-00
По запросу
10
Реле стартера Yamaha art. 5GT-81940-11-00
от 11 900 ₽
11
Болт с фланцем art. 95027-06008-00
По запросу
12
Fuse Holder Assy art. 5GT-82150-00-00
По запросу
13
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
14
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
15
. Band art. 4KL-82155-00-00
По запросу
16
Main Switch Assy art. 4GB-82510-12-00
от 1 490 ₽
17
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
18
Pilot Light Assy art. 2HR-83530-01-00
По запросу
19
. Bulb (12V-3.4W) art. 123-83516-21-XX
По запросу
20
Pilot Light Assy GREEN art. 24W-83530-10-00
По запросу
21
. Bulb (12V-3.4W) art. 123-83516-21-XX
По запросу
22
Wire Harness Assy art. 5GT-82590-00-00
По запросу
23
Диод электрический art. 3WP-81980-00-00
По запросу
24
Автоматический выключатель в сборе art. 5GT-82180-00-00
По запросу
25
Датчик температуры Yamaha art. 5GT-82560-00-00
По запросу
26
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
27
Relay Assy (2Nl-92) art. 2NL-81950-92-00
По запросу
28
Motor Control Unit Assy art. 4SH-86510-00-00
По запросу
29
Screw, Bind art. 98907-06016-00
По запросу
30
Band art. 1UA-82591-00-00
По запросу
31
Зажим art. 90464-15195-00
По запросу
32
Зажим art. 90464-15195-00
По запросу
33
Хомут с фиксатором art. 90464-10112-00
По запросу
34
Band art. 1UA-82591-00-00
По запросу
35
Зажим-клипса Yamaha art. 90464-07209-00
от 368 ₽
36
Band art. 1UA-82591-00-00
По запросу
37
Clamp art. 90464-30040-00
По запросу
38
Зажим art. 90464-15195-00
По запросу
39
Скоба art. 90468-15139-00
По запросу
40
Clamp art. 90464-25098-00
По запросу
41
Band art. 1UA-82591-00-00
По запросу
42
Band art. 1UA-82591-00-00
По запросу
43
Хомут с фиксатором art. 90464-10112-00
По запросу
44
Clamp art. 90464-48174-00
По запросу
45
Clamp art. 90464-20161-00
По запросу
46
Clamp art. 90464-20159-00
По запросу
47
Terminal Assy art. 59V-81920-00-00
По запросу
48
. Cover art. 59V-81942-00-00
По запросу
49
Screw, With Washer art. 90159-05018-00
По запросу
50
Гайка art. 95707-05500-00
По запросу
51
Grommet art. 90480-10297-00
По запросу
