модель 2000 года
- Модель Wolverine 350
- Код модели WOLVERINE (YFM350FXM)

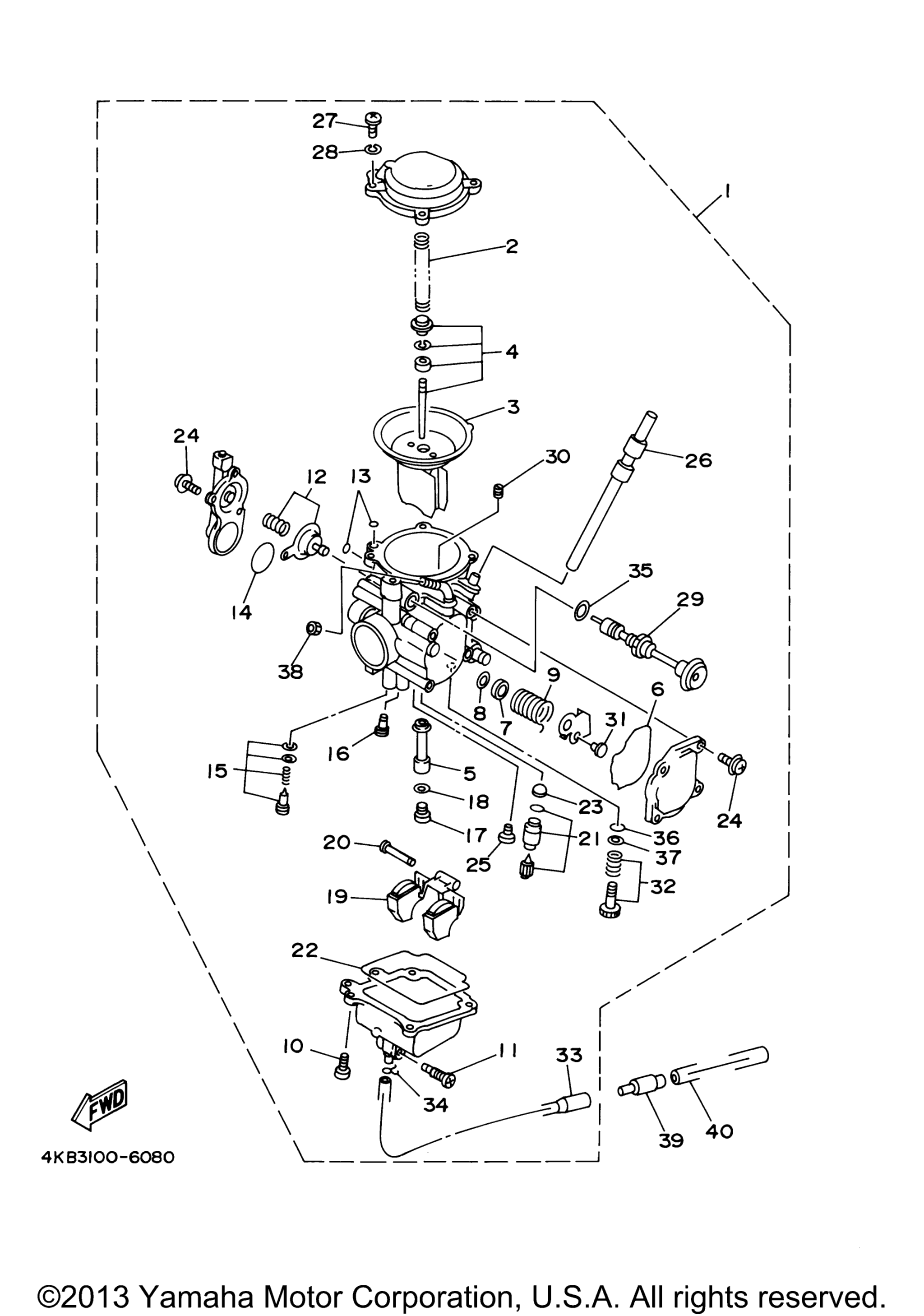

Схема карбюратора для WOLVERINE (YFM350FXM)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 U49 art. 99999-03204-00
По запросу
1
Carburetor Assembly 1 CA art. 4KB-14901-21-00
По запросу
2
. Spring, Diaphragm art. 2LN-14933-00-00
По запросу
3
. .Diaphragm Assy art. 4KB-14940-00-00
По запросу
4
. Needle Set CA art. 4KB-1490J-20-00
По запросу
4
. Needle Set U49 art. 4KB-1490J-30-00
По запросу
5
. Nozzle, Main U49 art. 4KB-1414N-40-00
По запросу
5
. . Nozzle, Main CA art. 4WU-14141-42-00
По запросу
6
. .O-Ring art. 4KB-14147-00-00
По запросу
7
. .Collar art. 4KB-14264-00-00
По запросу
8
. Seal art. 2A2-14997-00-00
По запросу
9
. .Spring art. 4KB-14275-00-00
По запросу
10
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 4 шт.
11
Пробка сливная art. 12R-14191-00-00
По запросу
12
. Diaphragm Set 5 art. 26H-1490H-00-00
По запросу
13
. O-Ring art. 93210-04230-00
По запросу
14
. .O-Ring art. 558-14147-00-00
от 7 000 ₽
15
. .Pilot Screw Set art. 12R-14105-00-00
По запросу
16
. . Jet, Pilot (#42.5) art. 4G0-14142-42-A0
По запросу
17
. Jet, Main (#140) U49 art. 620-14231-28-00
По запросу
17
. . Jet, Main (#141.3) CA art. 620-1423E-56-00
По запросу
18
. Washer, Main Jet art. 137-14153-00-00
По запросу
19
. Float art. 2VA-14185-00-00
По запросу
20
. .Pin, Float art. 537-14186-00-00
По запросу
21
. Needle Valve Set art. 1UY-14107-20-00
По запросу
22
. O-Ring art. 2LN-14147-00-00
По запросу
23
. .Net, Filter art. 1J7-14994-00-00
По запросу
24
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 7 шт.
25
. .Screw art. 2LN-14565-00-00
По запросу
26
. .Pipe art. 4KB-14197-00-00
По запросу
27
. Screw, Pan Head art. 98507-04018-00
По запросу
28
. .Washer, Spring art. 92907-04100-00
По запросу
29
. .Plunger, Starter art. 4KB-14993-00-00
По запросу
30
. .Pilot Jet, Air (1.6) art. 2A2-14172-16-00
По запросу
31
Направляющая кабеля art. 1UY-14155-00-00
По запросу
32
. Throttle Screw Set art. 4KB-14103-00-00
По запросу
33
. .Pipe art. 4KB-14193-20-00
По запросу
34
. .Clip art. 14X-14937-00-00
По запросу
35
. .Washer art. 4KB-14285-00-00
По запросу
36
. O-Ring art. 2H0-14147-00-00
По запросу
37
. .Washer art. 22U-14952-00-00
По запросу
38
. .Nut, Cable Adjusting art. 522-14161-00-00
По запросу
39
Трубка соединительная art. 24W-14193-00-00
По запросу
40
Tube, Flexible Vinyl art. 91A21-07020-00
По запросу
