модель 2000 года
- Модель Wolverine 350
- Код модели WOLVERINE (YFM350FXM)

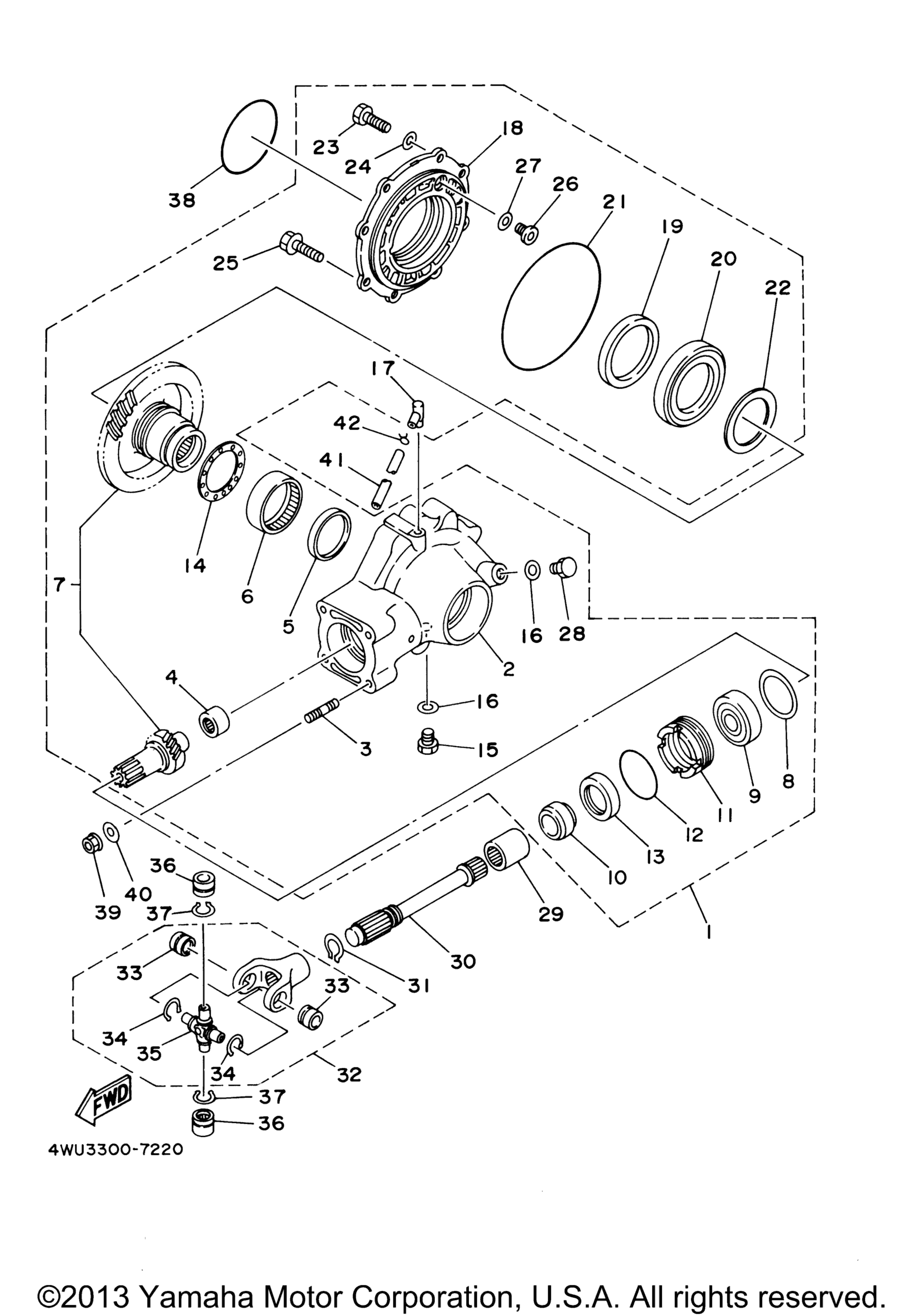

Схема приводного вала для WOLVERINE (YFM350FXM)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Axle Gear Case Assy art. 4GB-46101-04-00
По запросу
2
. .Housing, Drive Shaft art. 3HN-46151-01-00
По запросу
3
. .Bolt, Stud art. 90116-10361-00
По запросу
4
. .Bearing Assy art. 2H7-46102-00-00
По запросу
5
Сальник Yamaha art. 93101-52116-00
По запросу
6
Подшипник заднего редуктора Yamaha art. 93317-85569-00
от 9 590 ₽
Аналог
20 530 ₽
Требуется 1 шт.
7
. .Ring Gear Set art. 4GB-Y4612-00-00
По запросу
8
. .Shim, Thrust (0.40T) UR art. 1J7-17537-Y0-40
По запросу
8
. .Shim, Thrust (0.50T) UR art. 1J7-17537-Y0-50
По запросу
8
. .Shim, Thrust (0.30T) UR art. 1J7-17537-Y0-30
По запросу
9
. .Bearing art. 93306-30568-00
По запросу
10
. .Collar art. 90387-255H9-00
По запросу
11
. .Retainer, Bearing art. 29U-46125-00-00
По запросу
12
Кольцо резиновое уплотнительное Yamaha art. 93210-59531-00
По запросу
13
Сальник Yamaha art. 93101-38098-00
По запросу
14
Шайба регулировочная 1.8Т art. 24W-46118-00-18
По запросу
14
Шайба регулировочная 1.4Т art. 24W-46118-00-14
По запросу
14
Шайба регулировочная 1.2Т art. 24W-46118-00-12
По запросу
14
Шайба регулировочная 2.0Т art. 24W-46118-00-20
По запросу
14
Шайба регулировочная 1.6Т art. 24W-46118-00-16
По запросу
15
Сливная пробка редуктора Yamaha art. 90340-14002-00
По запросу
16
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
17
Сапун art. 5UG-15371-00-00
По запросу
18
. .Housing, Bearing art. 3HN-46152-01-00
По запросу
19
Сальник Yamaha art. 93102-65277-00
от 2 006 ₽
20
. .Bearing art. 93316-01301-00
По запросу
21
Уплотнительное кольцо Yamaha art. 93211-54698-00
По запросу
22
. .Shim, Ring Gear (0.40T) UR art. 24W-46117-00-40
По запросу
22
. .Shim, Ring Gear (0.30T) UR art. 24W-46117-00-30
По запросу
22
. .Shim, Ring Gear (0.25T) UR art. 24W-46117-00-25
По запросу
22
. .Shim, Ring Gear (0.50T) UR art. 24W-46117-00-50
По запросу
23
Болт art. 97017-08025-00
По запросу
24
Шайба, пластина art. 92907-08600-00
По запросу
25
. Bolt, Flange art. 95817-10045-00
По запросу
26
. .Stopper, Ring Gear art. 1FK-46156-00-00
По запросу
27
. .Shim, Stopper (T=0.15) UR art. 1FK-46157-00-15
По запросу
27
. .Shim, Stopper (T=0.20) UR art. 1FK-46157-00-20
По запросу
28
Болт заливной горловины редуктора Yamaha art. 90340-14029-00
от 1 187 ₽
29
Coupling, Gear art. 2HR-46123-00-00
По запросу
30
Shaft, Drive art. 4KB-46172-00-00
По запросу
31
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
32
Cross Joint Comp art. 1YW-46180-02-00
По запросу
33
. Bearing art. 93399-99952-00
По запросу
34
. .Circlip art. 93440-23165-00
По запросу
35
. Spider art. 1YW-46187-00-00
от 2 961 ₽
36
Bearing art. 93399-99952-00
По запросу
37
Circlip art. 93440-23165-00
По запросу
38
O-Ring art. 93210-85706-00
По запросу
39
Nut art. 90179-10394-00
По запросу
40
Washer, Plate art. 90201-10774-00
По запросу
41
Шланг L700 art. 90445-072G8-00
от 3 224 ₽
42
Зажим art. 90467-07029-00
По запросу
