модель 2000 года
- Модель Wolverine 350
- Код модели WOLVERINE (YFM350FXM)

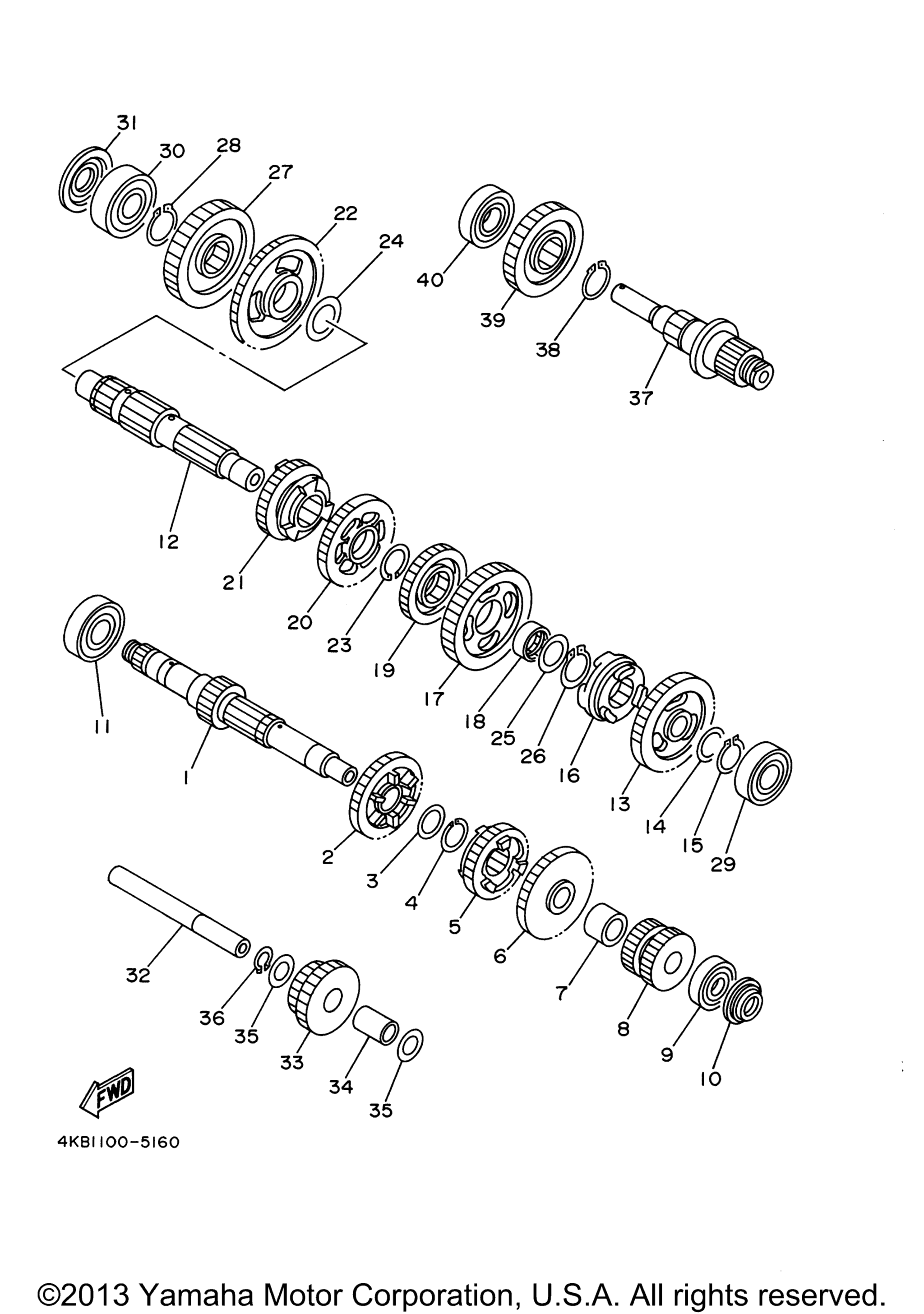

Схема трансмиссии для WOLVERINE (YFM350FXM)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main art. 4KB-17411-00-00
По запросу
2
Gear, 5Th Pinion (29T) art. 1YW-17151-00-00
По запросу
3
Washer art. 90209-21338-00
По запросу
4
Circlip art. 93440-24173-00
По запросу
5
Gear, 3Rd Pinion (22T) art. 4KB-17131-00-00
По запросу
6
Gear, 4Th Pinion (25T) art. 4KB-17141-00-00
По запросу
7
Collar art. 90387-1904J-00
По запросу
8
Gear, 2Nd Pinion (17T/18T) art. 4KB-17121-00-00
По запросу
9
Подшипник Yamaha art. 93306-20327-00
от 2 961 ₽
10
Oil Seal art. 93104-17094-00
По запросу
11
Bearing art. 93306-20447-00
По запросу
12
Axle, Drive art. 4KB-17402-00-00
По запросу
13
Gear, 2Nd Wheel (34T) art. 1YW-17221-00-00
По запросу
14
Washer, Plate (T=1.0) art. 90201-20276-00
По запросу
15
Стопрная шайба Yamaha art. 93410-20038-00
По запросу
16
Clutch, Dog art. 4KB-17285-00-00
По запросу
17
Gear, Reverse Wheel1 (35T) art. 4KB-17243-00-00
По запросу
18
Collar art. 90387-2104H-00
По запросу
19
Gear, 4Th Wheel (26T) art. 4KB-17241-00-00
По запросу
20
Gear, 3Rd Wheel (30T) art. 1YW-17231-01-00
По запросу
21
Gear, 5Th Wheel (24T) art. 4KB-17251-00-00
По запросу
22
Gear, 1St Wheel (38T) art. 4KB-17211-00-00
По запросу
23
Circlip art. 93440-25020-00
По запросу
24
Washer, Plate art. 90201-266F6-00
По запросу
25
Washer art. 90209-22191-00
По запросу
26
Circlip art. 93410-25017-00
По запросу
27
Gear, Middle Drive (28T) art. 4KB-17582-00-00
По запросу
28
Circlip art. 93410-26067-00
По запросу
29
Bearing art. 93306-20461-00
По запросу
30
Bearing art. 93306-30443-00
По запросу
31
Oil Seal art. 93104-20068-00
По запросу
32
Axle, Idle art. 4KB-17432-00-00
По запросу
33
Gear, Reverse Wheel 2(22T/15T) art. 4KB-17253-00-00
По запросу
34
.Collar art. 90387-1504G-00
По запросу
35
Шайба Yamaha art. 90201-150U6-00
от 830 ₽
36
Стопорное кольцо Yamaha art. 93440-15012-00
от 990 ₽
37
Shaft art. 4KB-17523-00-00
По запросу
38
Circlip art. 93410-26067-00
По запросу
39
Gear, Middle Driven (24T) art. 4KB-17583-00-00
По запросу
40
Подшипник КПП Yamaha art. 93306-00426-00
По запросу
