модель 2006 года
- Модель Wolverine 350
- Код модели WOLVERINE 350 2WD (YFM35XV)

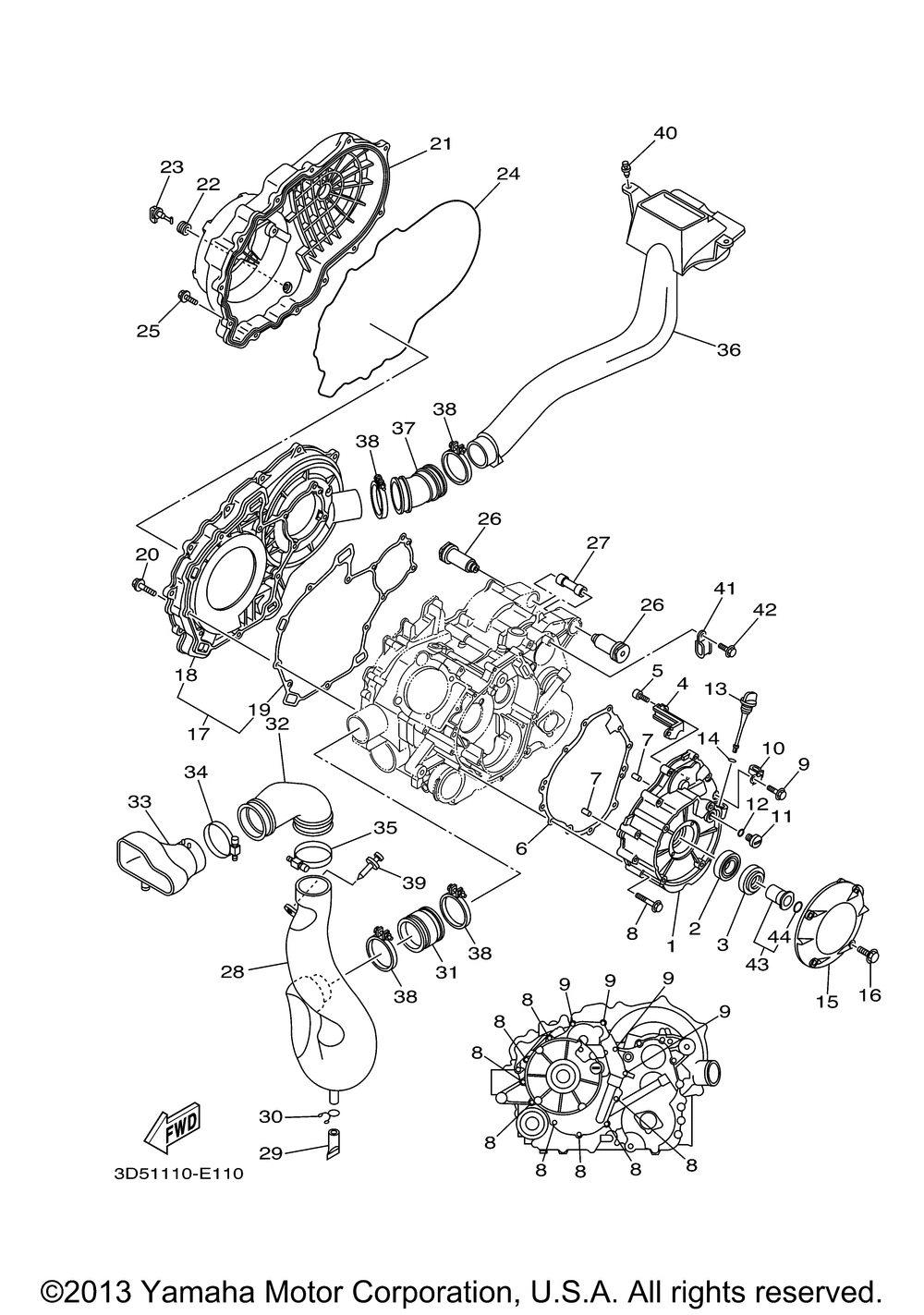

Схема крышки картера 1 для WOLVERINE 350 2WD (YFM35XV)
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CRANKCASE 1 art. 5UH-15411-00-00
По запросу
2
Подшипник Yamaha art. 93306-07801-00
от 4 851 ₽
3
Сальник Yamaha art. 93102-28476-00
По запросу
4
PLATE art. 5UH-15113-00-00
По запросу
5
BOLT art. 91317-05012-00
По запросу
6
Прокладка крышки картера Yamaha art. 5UH-15451-00-00
По запросу
7
Штифт корпуса подшипника сцепления Yamaha art. 99530-10116-00
По запросу
8
Болт Yamaha art. 95027-06050-00
По запросу
9
Болт с фланцем art. 95027-06030-00
По запросу
10
CLAMP(replaces 90465-08127-00) art. 90465-06376-00
По запросу
11
Заглушка, прямой винт art. 90340-14117-00
По запросу
12
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
13
Щуп масляный Yamaha art. 517-15362-10-00
от 1 743 ₽
14
O-RING art. 93210-19026-00
По запросу
15
COVER art. 3C2-15492-00-00
По запросу
16
Болт Yamaha art. 95027-06025-00
от 473 ₽
17
CRANKCASE COVER ASSY art. 5UH-15420-00-00
По запросу
18
COVER, CRANKCASE 2 art. 5UH-15421-00-00
По запросу
19
Прокладка внутренней крышки вариатора Yamaha art. 5UH-15315-00-00
По запросу
20
Болт Yamaha art. 95817-06030-00
от 525 ₽
21
COVER, CRANKCASE 3 art. 5UH-15431-00-00
По запросу
22
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
23
Сливная пробка вариатора Yamaha art. 5KM-15351-00-00
По запросу
24
Прокладка внешней крышки вариатора Yamaha art. 5UH-15379-00-00
По запросу
25
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
26
DAMPER art. 90388-10001-00
По запросу
27
SPACER, ENGINE MOUNT art. 5UH-15317-00-00
По запросу
28
DUCT, AIRThis item has been discontinued and may not be available. Contact us for more information. art. 3D5-E5471-00-00
По запросу
29
Трубка сливная art. 5BF-1443E-00-00
По запросу
30
Хомут art. 90467-15M14-00
По запросу
31
SEAL, AIR DUCT(replaces 5ND-E5472-00-00) art. 5ND-E5472-01-00
По запросу
32
SEAL, AIR DUCTThis item has been discontinued and may not be available. Contact us for more information. art. 3C2-E5472-00-00
По запросу
33
DUCT, 2This item has been discontinued and may not be available. Contact us for more information. art. 3C2-E2692-00-00
По запросу
34
HOSE CLAMP ASSY(replaces 3C2-F1823-00-00) art. 90450-70002-00
По запросу
35
HOSE CLAMP ASSY(replaces 3C2-F1823-00-00) art. 90450-70002-00
По запросу
36
DUCT, AIR art. 5ND-E5473-00-00
По запросу
37
SEAL, AIR DUCT art. 5UH-E5474-00-00
По запросу
38
HOSE CLAMP ASSY(replaces 90450-64002-00) art. 90450-64004-00
По запросу
39
Пистон пластиковый Yamaha art. 90269-06800-00
По запросу
40
RIVET,PLASTIC MAT MA art. 90269-08813-00
По запросу
41
CLAMP art. 90461-08134-00
По запросу
42
Болт с фланцем art. 95027-06012-00
По запросу
43
STARTER PULLEY ASSY art. 3D5-15730-00-00
По запросу
44
Уплотнительное кольцо art. 93210-16290-00
По запросу
