модель 2006 года
- Модель Wolverine 350
- Код модели WOLVERINE 350 2WD (YFM35XV)

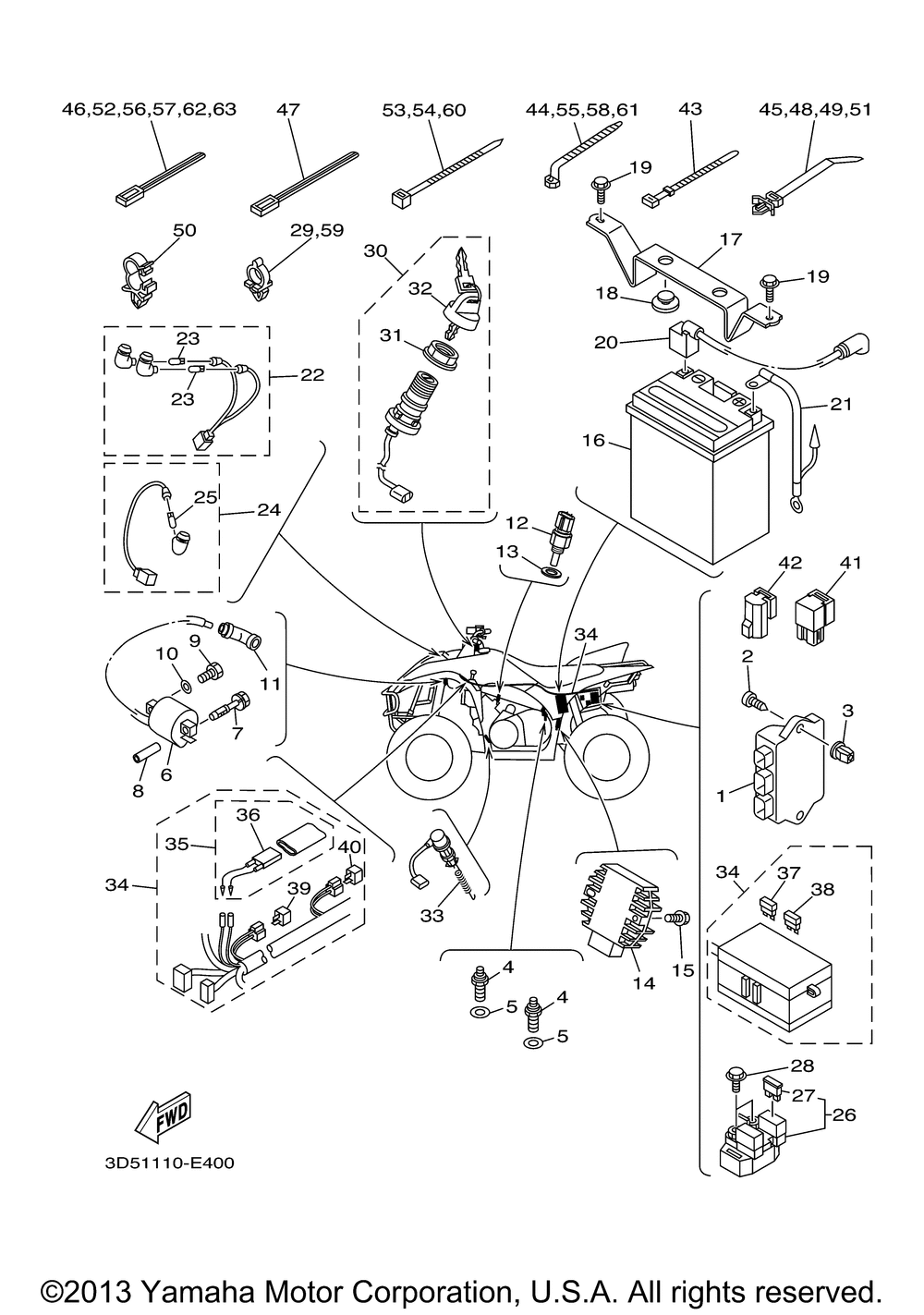

Схема электрооборудования 1 для WOLVERINE 350 2WD (YFM35XV)
Схема
Детали
Номер
Наименование детали
Цена
1
Блок управления двигателем Yamaha art. 5UH-85540-00-00
По запросу
2
SCREW, TAPPING art. 97707-60420-00
По запросу
3
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
4
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
IGNITION COIL ASSY(replaces 5KM-82310-00-00) art. 5KM-82310-02-00
По запросу
7
Болт art. 90109-06723-00
По запросу
8
SPACER art. 5UH-H1318-00-00
По запросу
9
Болт art. 97017-06020-00
По запросу
10
Шайба Yamaha art. 92907-06600-00
от 221 ₽
11
PLUG CAP ASY(replaces 1UY-82370-20-00) art. 3NS-82370-00-00
По запросу
12
THERMO UNIT art. 4GB-83591-10-00
По запросу
13
WASHER,PLATE art. 90201-12172-00
По запросу
14
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
15
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
16
YTX14AHBS YUASA BAT(replaces 5TE-H2100-00-00) art. YTX-14AHB-S0-00
По запросу
17
BRACKET, BATTERY art. 5TE-H2128-01-00
По запросу
18
Подушка аккумулятора art. 371-82121-00-00
По запросу
19
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
20
WIRE, PLUS LEAD art. 3D5-H2115-00-00
По запросу
21
WIRE, MINUS LEAD art. 5UH-H2116-00-00
По запросу
22
PILOT LIGHT ASSY art. 5TE-83530-00-00
По запросу
23
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
24
PILOT LIGHT ASSY(replaces 4KB-83530-30-00) art. 4KB-83530-31-00
По запросу
25
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
26
Реле стартера Yamaha art. 4XE-81940-12-00
от 12 900 ₽
27
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
28
Болт Yamaha art. 95022-06008-00
от 168 ₽
29
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
30
MAIN SWITCH ASSY(replaces 5LP-82510-00-00) art. 5LP-82510-01-00
По запросу
31
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
32
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
33
STOP SWITCH ASSY art. 4KB-82530-10-00
По запросу
34
WIRE HARNESS ASSY art. 3D5-82590-00-00
По запросу
35
CIRCUIT BREAKER ASSY art. 5ND-82180-00-00
По запросу
36
THERMO SWITCH ASSY art. 5ND-82560-00-00
По запросу
37
Предохранитель 15А art. 67F-82151-50-00
По запросу
38
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
39
Диод электрический art. 3WP-81980-00-00
По запросу
40
Диод Yamaha art. 4WA-81980-00-00
По запросу
41
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
42
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
43
CLAMP art. 90464-51800-00
По запросу
44
CLAMP art. 90464-12830-00
По запросу
45
CLAMP art. 90464-25800-00
По запросу
46
CLAMP art. 90464-31827-00
По запросу
47
CLAMP art. 90464-40825-00
По запросу
48
CLAMP art. 90464-25800-00
По запросу
49
CLAMP art. 90464-25800-00
По запросу
50
Зажим Yamaha art. 90464-16006-00
По запросу
51
CLAMP art. 90464-25800-00
По запросу
52
CLAMP art. 90464-31827-00
По запросу
53
CLAMP art. 90464-48800-00
По запросу
54
CLAMP art. 90464-48800-00
По запросу
55
CLAMP art. 90464-12830-00
По запросу
56
CLAMP art. 90464-31827-00
По запросу
57
CLAMP art. 90464-31827-00
По запросу
58
CLAMP art. 90464-12830-00
По запросу
59
CLAMP(replaces 90464-10833-00) art. 90464-12830-00
По запросу
60
CLAMP art. 90464-48800-00
По запросу
61
CLAMP art. 90464-12830-00
По запросу
62
CLAMP art. 90464-31827-00
По запросу
63
CLAMP art. 90464-31827-00
По запросу
