модель 2006 года
- Модель Wolverine 350
- Код модели WOLVERINE 350 2WD (YFM35XV)

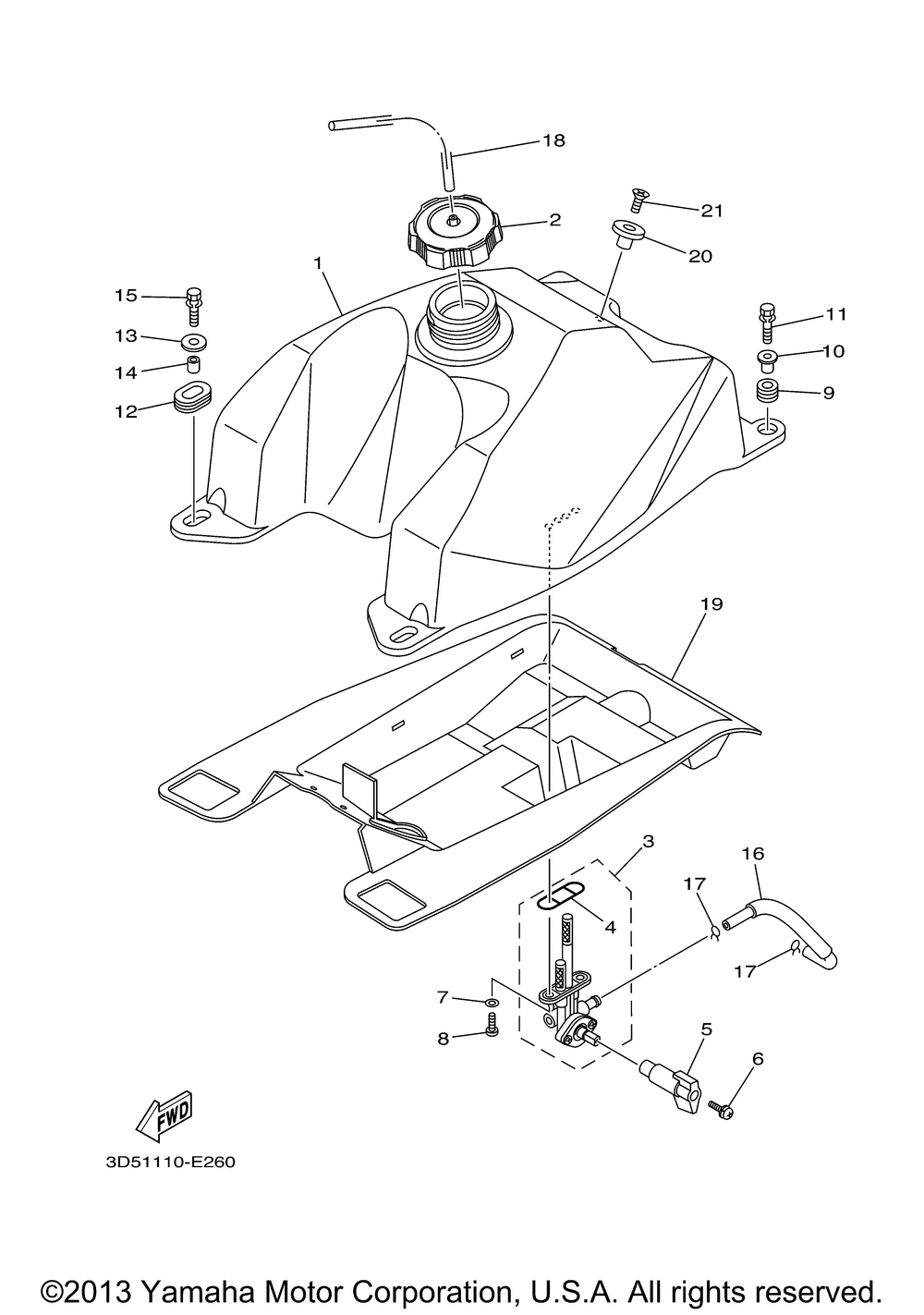

Схема топливного бака для WOLVERINE 350 2WD (YFM35XV)
Схема
Детали
Номер
Наименование детали
Цена
1
FUEL TANK COMP. art. 3C2-F4110-00-00
По запросу
2
Крышка бензобака Yamaha art. 5KM-24610-00-00
По запросу
3
FUEL COCK ASSY 1 art. 3D5-24500-00-00
По запросу
4
GASKET art. 1P6-24512-00-00
По запросу
5
LEVER, COCKThis item has been discontinued and may not be available. Contact us for more information. art. 3D5-24524-00-00
По запросу
6
SCREW, LEVER FITTING art. 3D5-24535-00-00
По запросу
7
WASHER,PLATE(replaces 90202-05193-00) art. 90202-05187-00
По запросу
8
SCREW,SPEC'L SHAPE art. 90149-06011-00
По запросу
9
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
10
Втулка Yamaha art. 90387-066J1-00
По запросу
11
BOLT, WITH WASHER(replaces 90119-06831-00) art. 90119-06883-00
По запросу
12
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
13
Шайба Yamaha art. 90201-06090-00
По запросу
14
Втулка Yamaha art. 90387-07598-00
По запросу
15
BOLT, WITH WASHER(replaces 90119-06831-00) art. 90119-06883-00
По запросу
16
PIPE, FUEL 1 art. 5UH-F4311-00-00
По запросу
17
CLIP(replaces 90467-10008-00) art. 90467-100A1-00
По запросу
18
HOSE art. 90445-088C5-00
По запросу
19
DAMPER, PLATE 1 art. 5UH-F414H-01-00
По запросу
20
BRACKET,SEAT art. 4EW-2412F-00-00
По запросу
21
Винт Yamaha art. 90151-06005-00
По запросу
