модель 2021 года
- Модель Kodiak 700
- Код модели KODIAK 700 EPS SE (YFM70KPSMO)

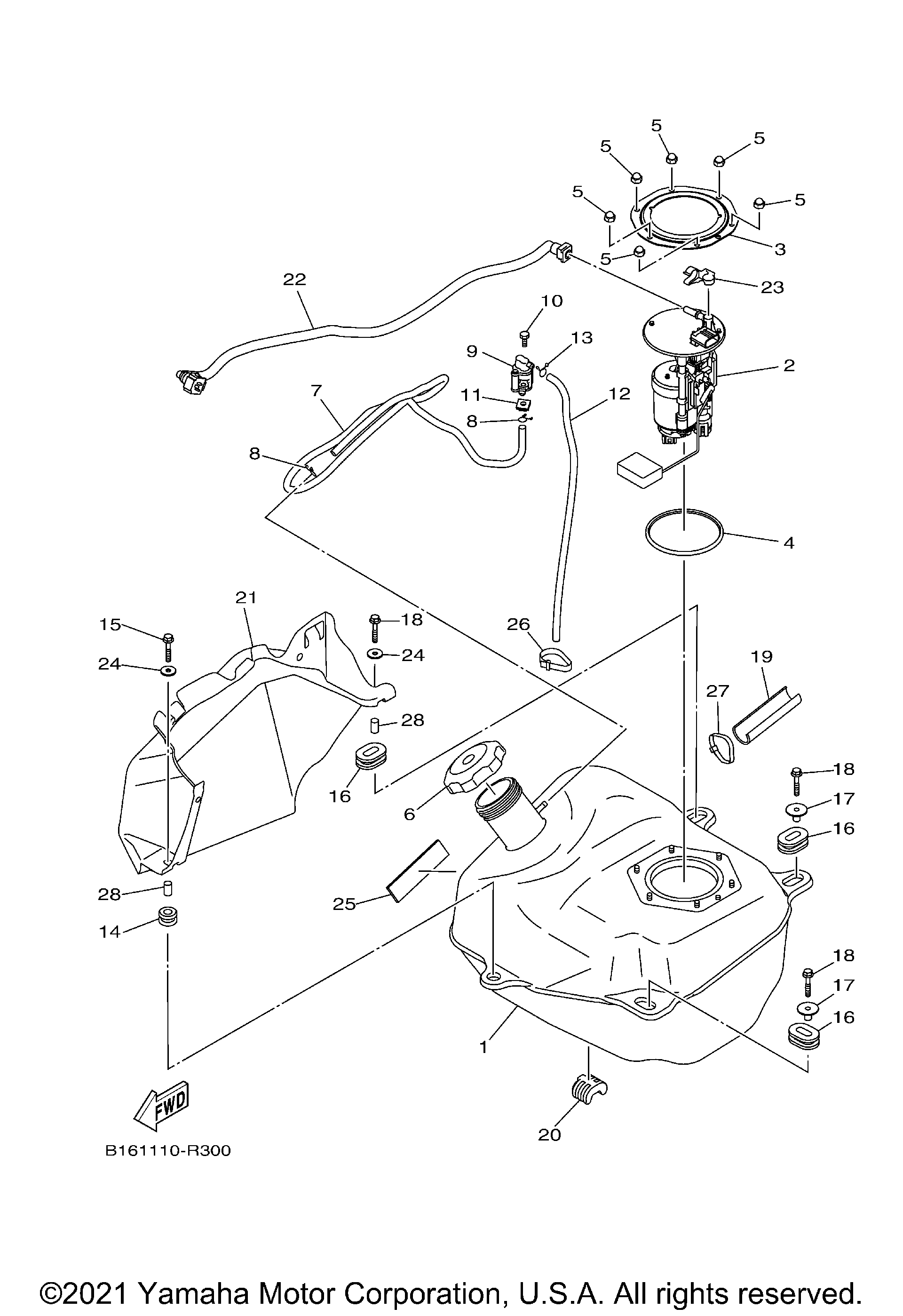

Схема топливного бака для KODIAK 700 EPS SE (YFM70KPSMO)
Схема
Детали
Номер
Наименование детали
Цена
1
Топливный бак Yamaha art. B16-F4110-00-00
По запросу
2
Бензонасос Yamaha art. B16-13907-03-00
По запросу
3
Крепежная пластина топливного насоса Yamaha art. 3B4-24491-00-00
По запросу
4
Кольцо уплотнительное бензонасоса Yamaha art. 1S3-24486-00-00
По запросу
5
Гайка Yamaha art. 95380-06800-00
По запросу
6
Крышка бензобака Yamaha art. 2P5-24610-00-00
По запросу
7
HOSE (L1030) art. 90445-09829-00
По запросу
8
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
9
PIPE JOINT ASSY art. 28P-24380-00-00
По запросу
10
Болт Yamaha art. 97D95-06016-00
По запросу
11
Гайка пружинная Yamaha art. 90183-061A3-00
По запросу
12
HOSE (L470) art. 90445-09839-00
По запросу
13
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
14
Втулка резиновая Yamaha art. 90480-18290-00
По запросу
15
Болт Yamaha art. 95D32-06035-00
По запросу
16
Втулка резиновая Yamaha art. 90480-01400-00
По запросу
17
Втулка Yamaha art. 90387-07021-00
По запросу
18
Болт Yamaha art. 95D32-06035-00
По запросу
19
DAMPER, LOCATING 2 art. B16-F4182-01-00
По запросу
20
Демпфер Yamaha art. B16-F4181-00-00
По запросу
21
Защитная пластина бензобака Yamaha art. B16-F4141-00-00
По запросу
22
Топливный шланг Yamaha art. B16-13971-01-00
По запросу
23
Зажим Yamaha art. 90464-14004-00
По запросу
24
Шайба Yamaha art. 90201-06036-00
По запросу
25
DAMPER 1 art. 2PA-21541-00-00
По запросу
26
Зажим Yamaha art. 90464-25003-00
По запросу
27
Зажим Yamaha art. 90464-32801-00
По запросу
28
Втулка Yamaha art. 90387-06M19-00
По запросу
Другие схемы модели
Топливный бак
