модель 2021 года
- Модель Kodiak 700
- Код модели KODIAK 700 EPS SE (YFM70KPSMO)

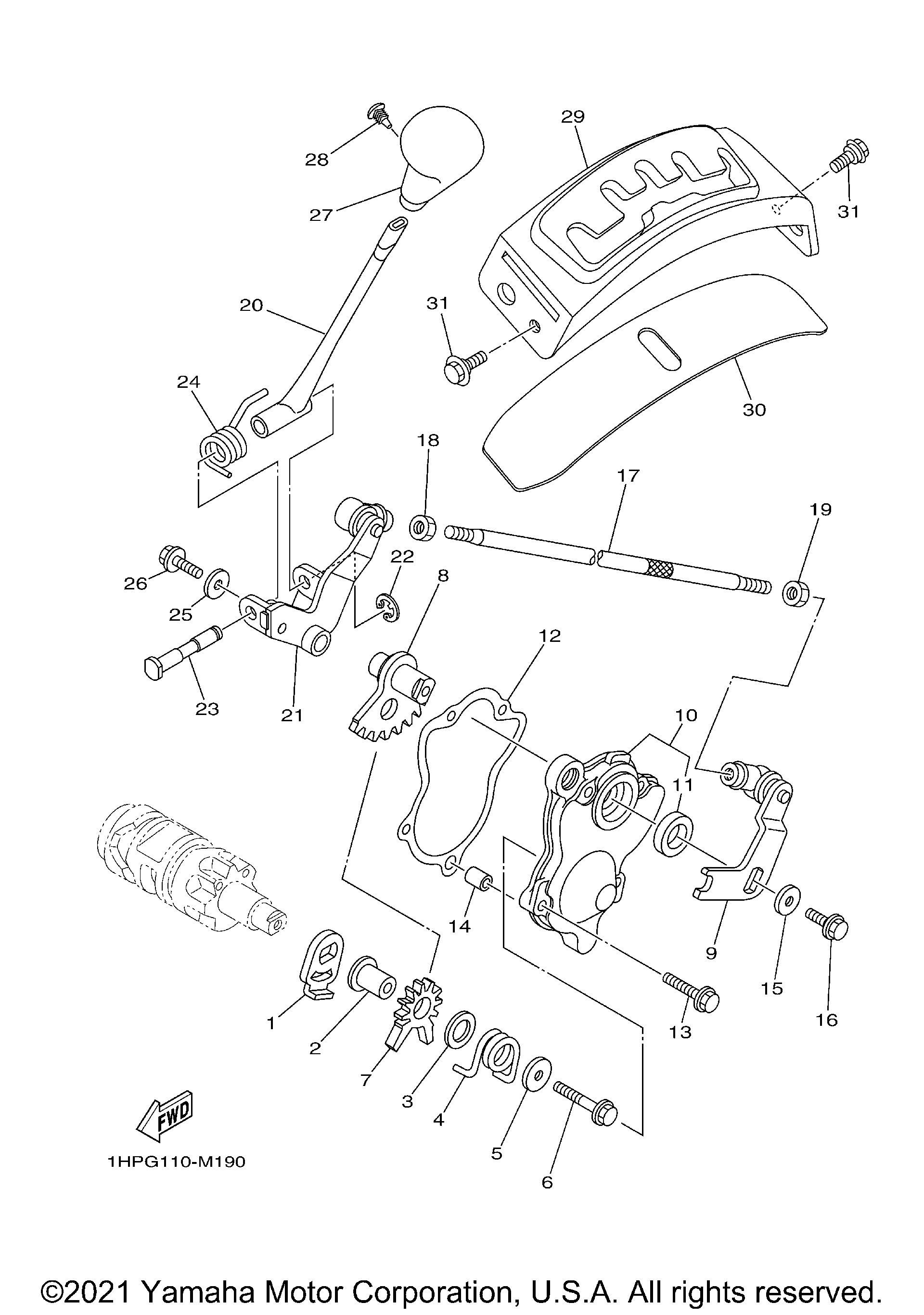

Схема вала переключения передач для KODIAK 700 EPS SE (YFM70KPSMO)
Схема
Детали
Номер
Наименование детали
Цена
1
LEVER art. 4SH-18198-00-00
По запросу
2
COLLAR art. 90387-0613B-00
По запросу
3
.WASHER, PLATE(replaces 90201-132G5-00) art. 90201-13013-00
По запросу
4
SPRING, TORSION art. 90508-32117-00
По запросу
5
Шайба Yamaha art. 90201-06036-00
По запросу
6
BOLT, FLANGE art. 95812-06035-00
По запросу
7
Вал КПП Yamaha art. 5KM-18191-00-00
По запросу
8
SHIFT SHAFT COMP. art. 1HP-18103-00-00
По запросу
9
Рычаг переключения передач Yamaha art. 28P-18104-00-00
По запросу
10
SHIFTER BRKT. ASSY art. 1HP-18380-00-00
По запросу
11
Сальник Yamaha art. 93102-17263-00
от 578 ₽
12
Прокладка КПП Yamaha art. 3B4-18146-00-00
от 788 ₽
13
BOLT, FLANGE art. 95027-06020-00
По запросу
14
Палец Yamaha art. 99530-08012-00
от 882 ₽
15
Шайба Yamaha art. 90201-06036-00
По запросу
16
Болт Yamaha art. 90105-06175-00
По запросу
17
Тяга механизма КПП Yamaha art. 28P-18115-00-00
от 3 190 ₽
18
Гайка Yamaha art. 90170-06228-00
По запросу
19
NUT(replaces 95312-06700-00) art. 95317-06700-00
По запросу
20
Кулиса Yamaha art. 1HP-E8190-01-00
от 2 205 ₽
21
Рычаг механизма переключения передач Yamaha art. 1HP-E8169-00-00
от 4 085 ₽
22
.CIRCLIP(replaces 99002-06600-00) art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
23
Палец механизма КПП Yamaha art. 1HP-E8125-00-00
По запросу
24
Пружина кулисы КПП Yamaha art. 1HP-E8196-00-00
По запросу
25
Шайба Yamaha art. 90201-06036-00
По запросу
26
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
27
Ручка переключения КПП Yamaha art. 28P-18174-00-00
от 2 457 ₽
28
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
29
Накладка КПП Yamaha art. 1HP-E8172-00-00
По запросу
30
COVER, DUST art. 1HP-E8154-00-00
По запросу
31
Болт Yamaha art. 90109-06043-00
По запросу
