модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2013WSW1PUSE)

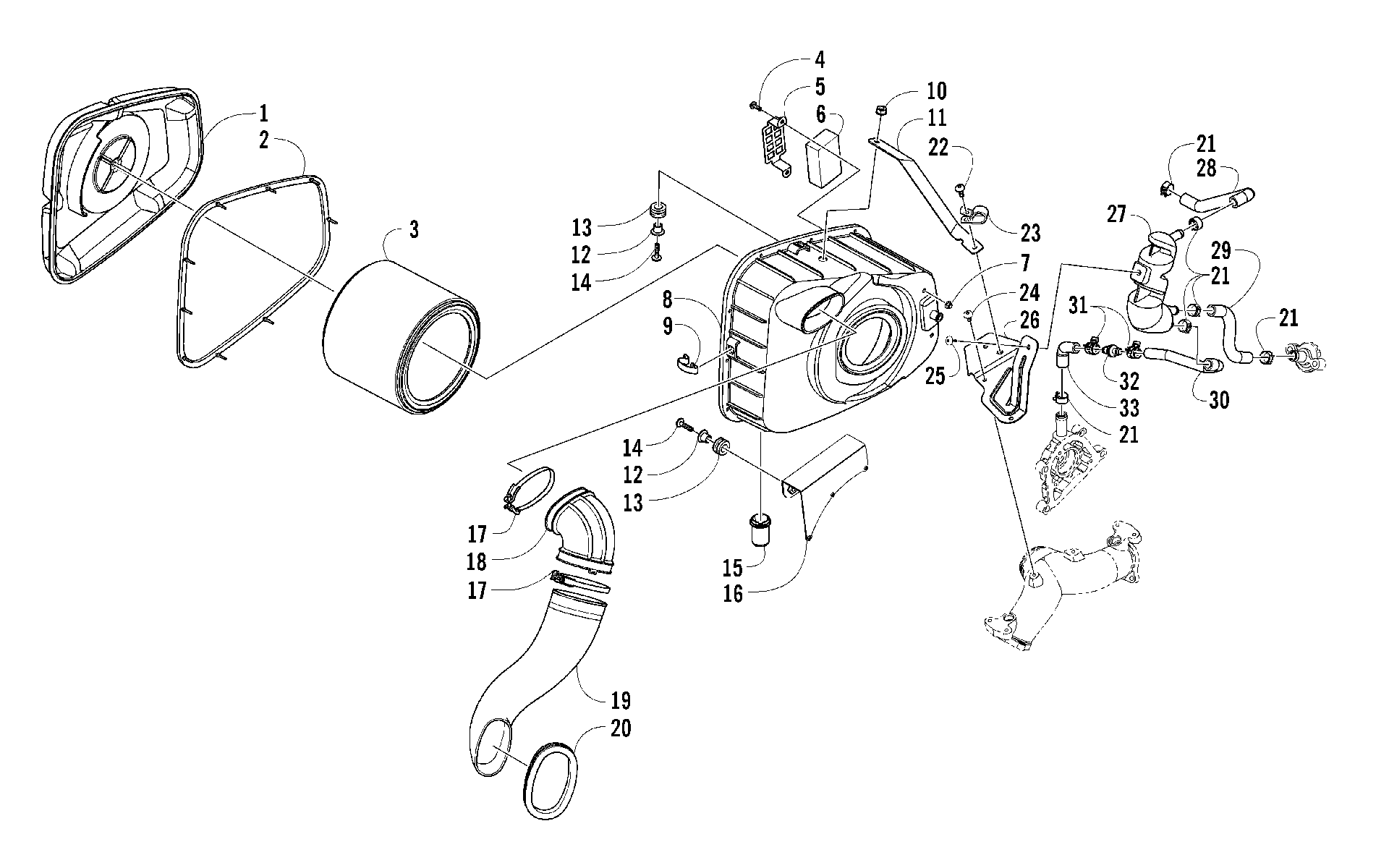

Схема воздушный впуск ASSEMBLY [96523] для WILDCAT X RED (U2013WSW1PUSE)
Схема
Детали
![Воздушный впуск ASSEMBLY [96523]](/upload/schemas/63444ce35b0187.74403747.gif)
Номер
Наименование детали
Цена
1
LID, AIR CLEANER art. 0470-936
По запросу
2
GASKET,AIR CLEANER art. 0470-937
По запросу
3
Фильтр воздушный Arctic Cat art. 0470-942
от 5 790 ₽
4
Screw, Machine art. 8477-516
По запросу
5
SCREEN,CRANK VENT art. 0470-946
По запросу
6
FILTER,CRANKCASE VENT art. 0470-891
По запросу
7
Nut, Lock art. 8427-502
По запросу
8
BOX,AIR CLEANER-ASSEMBLY art. 0570-347
По запросу
9
Защелка корпуса воздушного фильтра Arctic Cat art. 0423-455
от 473 ₽
Аналог
Защелка корпуса воздушного фильтра Arctic Cat б.у
art. 0423-455_б.у
210 ₽
Требуется 5 шт.
Подписаться
10
Nut art. 0623-038
от 110 ₽
11
STRAP, AIR CLEANER art. 0470-977
По запросу
12
Втулка крепежная Arctic Cat art. 0423-669
По запросу
13
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
14
Screw, Machine art. 8476-625
от 160 ₽
15
PLUG, AIR CLEANER DRAIN art. 0470-947
По запросу
16
MOUNT,AIR CLEANER art. 0470-939
По запросу
17
Хомут Arctic Cat art. 0423-730
от 1 701 ₽
18
BOOT,AIR CLEANER art. 0470-940
По запросу
19
DUCT,AIR CLEANER art. 0470-938
от 2 500 ₽
20
GROMMET, AIR INTAKE DUCT art. 0470-945
По запросу
21
CLAMP,HOSE-SPRING(.685"ID X.38") art. 0423-045
По запросу
22
Винт Arctic Cat art. 8476-616
По запросу
23
Clamp, Routing art. 1623-675
По запросу
24
Screw, Machine art. 8476-612
По запросу
25
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
26
MOUNT, FUEL HOSE art. 0470-967
По запросу
27
Маслоотделитель Arctic Cat art. 0470-857
По запросу
28
HOSE,CRANK VENT art. 0410-243
По запросу
29
HOSE,CRANK VENT art. 0410-258
По запросу
30
HOSE,CRANK VENT art. 0410-245
По запросу
31
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
32
Вентиляционный клапан Arctic Cat art. 0470-943
от 3 161 ₽
33
HOSE,CRANK VENT art. 0410-244
По запросу
