модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2013WSW1PUSE)

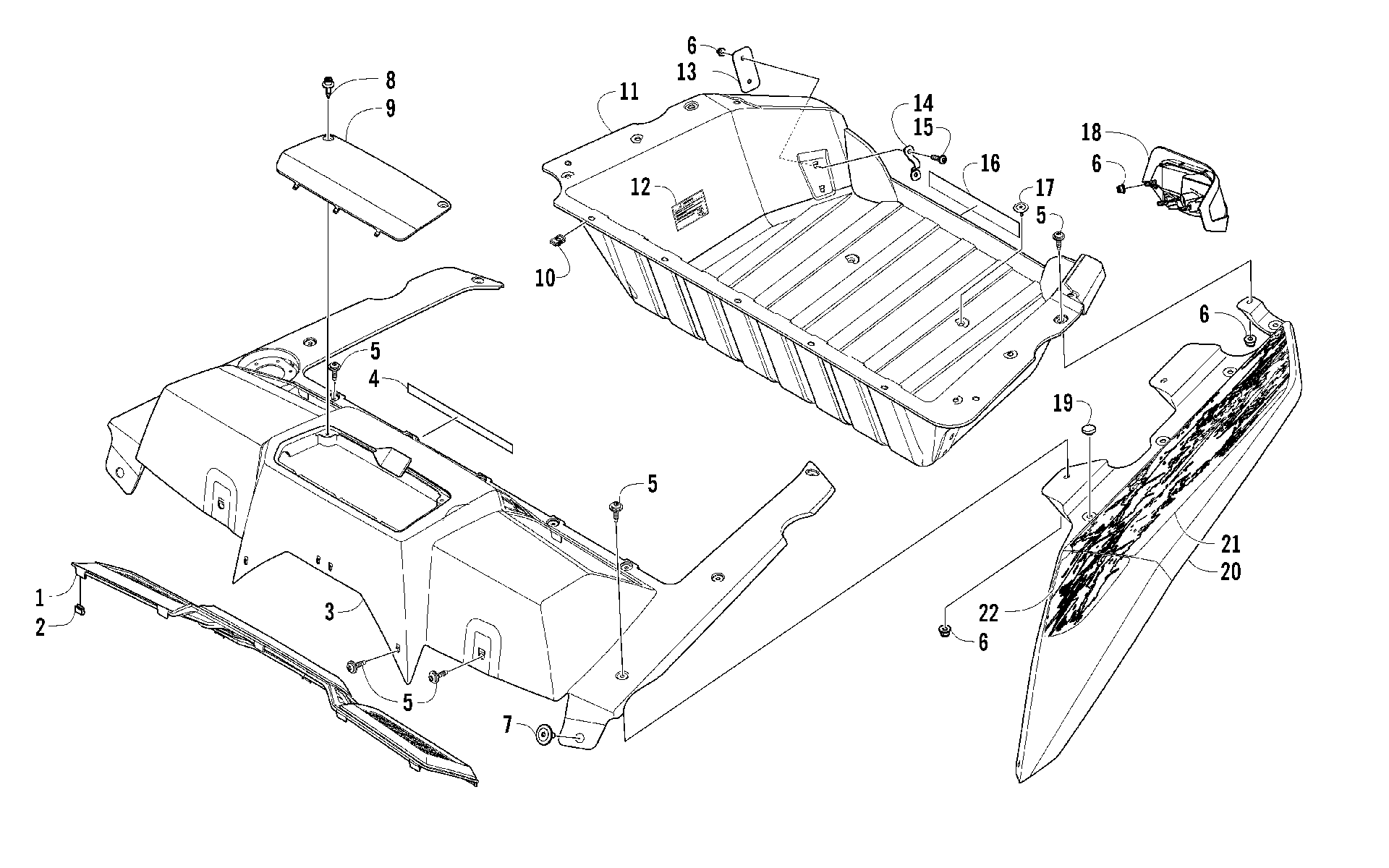

Схема багажник BOX и TAILLIGHT узел [98626] для WILDCAT X RED (U2013WSW1PUSE)
Схема
Детали
![багажник BOX и TAILLIGHT узел [98626]](/upload/schemas/63444fa722a153.03291969.gif)
Номер
Наименование детали
Цена
1
GRILLE,REAR art. 2416-956
По запросу
2
Clip, U art. 0123-987
По запросу
3
PANEL,COVER-REAR TEAM ARCTIC GRN-PTD art. 5506-283
По запросу
3
PANEL,COVER-REAR VM RED-PTD art. 5506-154
По запросу
4
DECAL,GRAPHIC-DUAL FAN-VR art. 3411-369
По запросу
5
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
SCREW, SHOULDER - M6 X 1.0 art. 1423-107
По запросу
8
Клипса Arctic Cat art. 0423-535
от 263 ₽
9
PANEL,ACCESS-RADIATOR BLK art. 2416-825
По запросу
10
Клипса Arctic Cat art. 0423-577
от 168 ₽
11
Box, Cargo (inc. 11) art. 4406-167
По запросу
12
DECAL,WARNING-CARGO art. 4411-791
По запросу
13
BRACKET, CARGO PLATE art. 2416-573
По запросу
14
BRACKET, CARGO STRAP-PTD BLACK art. 4506-634
По запросу
15
Screw, Machine art. 8468-625
По запросу
16
Decal, Arctic Cat art. 2411-944
По запросу
17
Screw, Self-Tapping art. 1423-109
По запросу
18
TAILLIGHT,LH-LED ASSY (012 WC) art. 0509-057
По запросу
18
TAILLIGHT,RH-LED ASSY (012 WC) art. 0509-056
По запросу
19
BUMPER,SEAT art. 0406-877
По запросу
20
PANEL,FENDER-RR-RH SLVR DLR WHT-PTD art. 5506-148
По запросу
20
PANEL,FENDER-RR-LH SLVR DLR WHT-PTD art. 5506-149
По запросу
21
DECAL,FENDER-REAR-UPR-RH-VR art. 3411-360
По запросу
21
DECAL,FENDER-REAR-UPR-LH-VR art. 3411-361
По запросу
22
Decal, Rear Fender - Front Right art. 3411-362
По запросу
22
Decal, Rear Fender - Front Left art. 3411-363
По запросу
