модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2013WSW1PUSE)

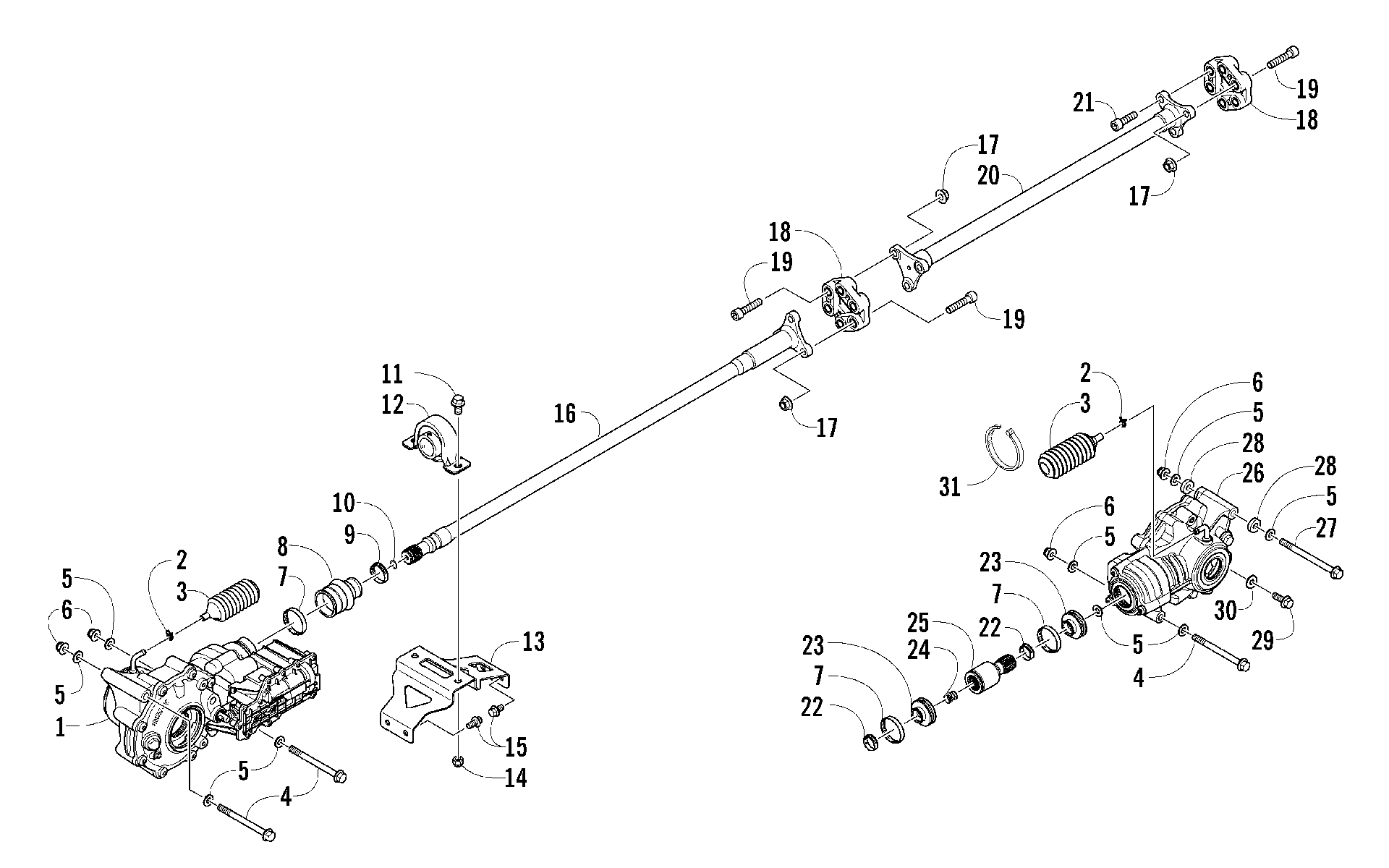

Схема трансмиссии ASSEMBLY [98545] для WILDCAT X RED (U2013WSW1PUSE)
Схема
Детали
![Трансмиссия ASSEMBLY [98545]](/upload/schemas/63445ae5f066f4.18922566.gif)
Номер
Наименование детали
Цена
1
GEARCASE,FRONT (3.1 E-LOCK)-ASSY art. 2502-082
По запросу
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Сапун Arctic Cat art. 1402-620
от 750 ₽
4
Screw, Cap art. 0423-404
По запросу
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
Гайка Arctic Cat art. 8428-002
от 310 ₽
7
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
8
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
9
Хомут Arctic Cat art. 0423-411
По запросу
10
O-Ring art. 1423-090
По запросу
11
Screw, Cap art. 8408-020
По запросу
12
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
13
BRKT,FRONT DRIVE-PTD BLK art. 2502-019
По запросу
14
Nut, Lock art. 8422-002
от 882 ₽
15
Болт Arctic Cat art. 8408-816
от 110 ₽
16
SHAFT,PROPELLER-FRONT art. 2402-058
По запросу
17
Nut, Lock art. 8424-002
По запросу
18
Муфта соединительная Arctic Cat art. 2402-014
от 11 015 ₽
19
SCREW,CAP-HSH M10 X 1.25 X 45 art. 1423-094
По запросу
20
Кардан задний Arctic Cat art. 2402-056
По запросу
21
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
22
CLAMP,BOOT-23MM art. 1423-061
По запросу
23
BOOT,COUPLER-REAR SHAFT art. 1402-951
По запросу
24
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
25
Вал кардана Arctic Cat art. 2402-134
По запросу
26
GEARCASE,REAR-ASSEMBLY art. 2502-083
По запросу
27
SCREW,CAP-HFH M10-1.25X130 art. 0423-576
По запросу
28
SPACER,GEARCASE-REAR art. 1423-062
По запросу
29
Винт Arctic Cat art. 8408-826
По запросу
30
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
