модель 2013 года
- Модель Wildcat 1000
- Код модели WILDCAT X RED (U2013WSW1PUSE)

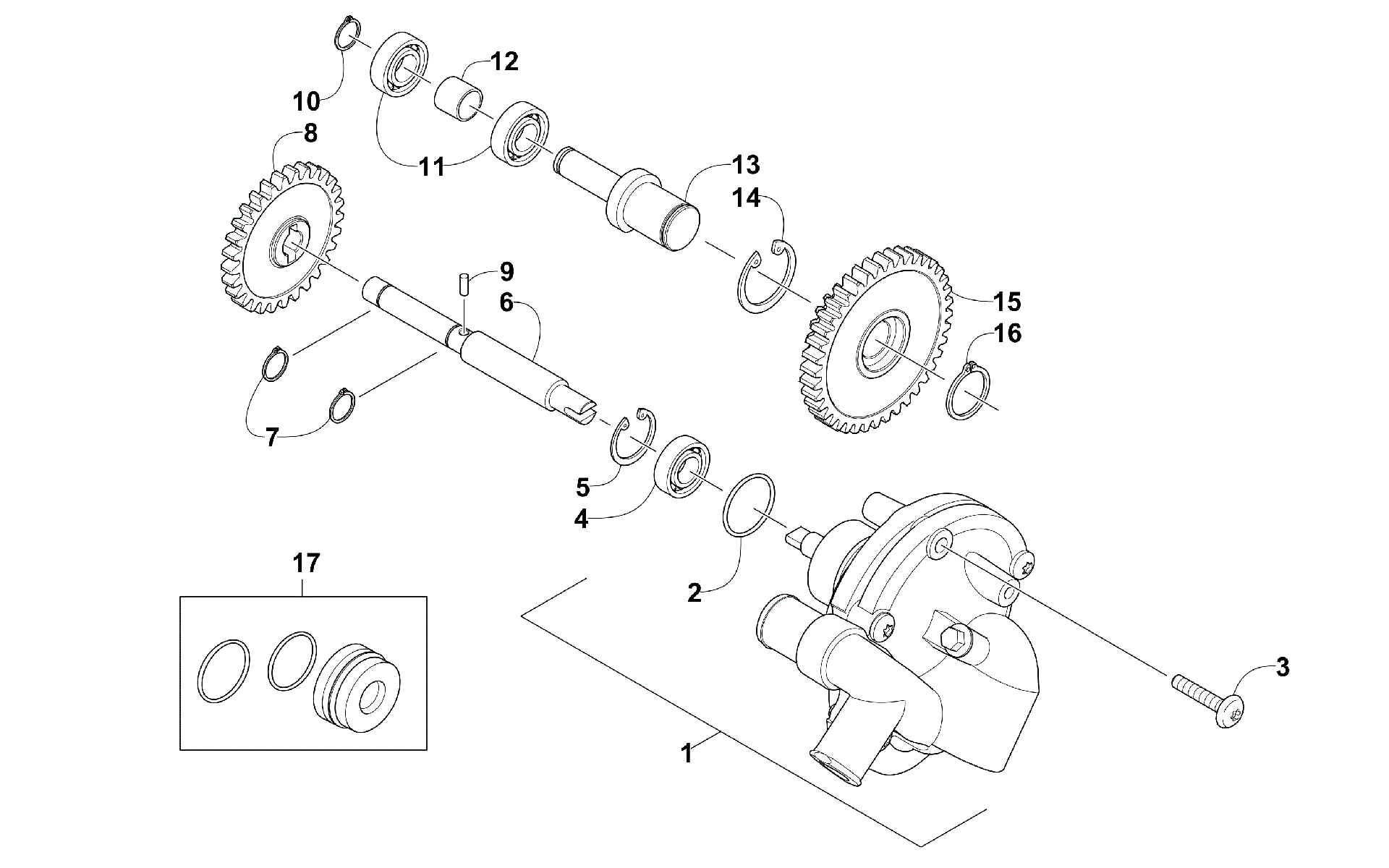

Схема водяной помпы ASSEMBLY [98552] для WILDCAT X RED (U2013WSW1PUSE)
Схема
Детали
![Водяная помпа ASSEMBLY [98552]](/upload/schemas/634476fe245ee4.15123796.gif)
Номер
Наименование детали
Цена
1
Водяная помпа Arctic Cat art. 0813-071
По запросу
2
Кольцо резиновое ( прокладка помпы ) Arctic Cat art. 0830-029
от 263 ₽
3
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
4
Bearing art. 0832-084
По запросу
5
CIRCLIP,SHAFT BEARING 33 art. 0831-086
По запросу
6
Shaft, Driven Gear art. 0813-041
По запросу
7
RING, EXTERNAL RETAINING - DSH-12 art. 0831-010
По запросу
8
GEAR,DRIVEN,WATERPUMP-ID12 art. 0813-043
По запросу
9
Шпилька Arctic Cat art. 0829-009
от 160 ₽
10
RING, EXTERNAL RETAINING - DSH-10 art. 0831-002
По запросу
11
Подшипник Arctic Cat art. 0832-046
По запросу
12
SPACER,IDLER-WATERPUMP art. 0813-028
По запросу
13
Shaft, Water Pump Idler Gear art. 0813-060
По запросу
14
CIRCLIP, SHAFT BEARING art. 0831-004
По запросу
15
GEAR,IDLER-WATER PUMP (FLY) art. 0813-061
По запросу
16
Стопорное кольцо Arctic Cat art. 0831-040
от 168 ₽
17
Ремкомплект водяной помпы Arctic Cat art. 0837-010
от 4 946 ₽
