модель 2014 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XTZ RED (U2014P4W1PUSE)

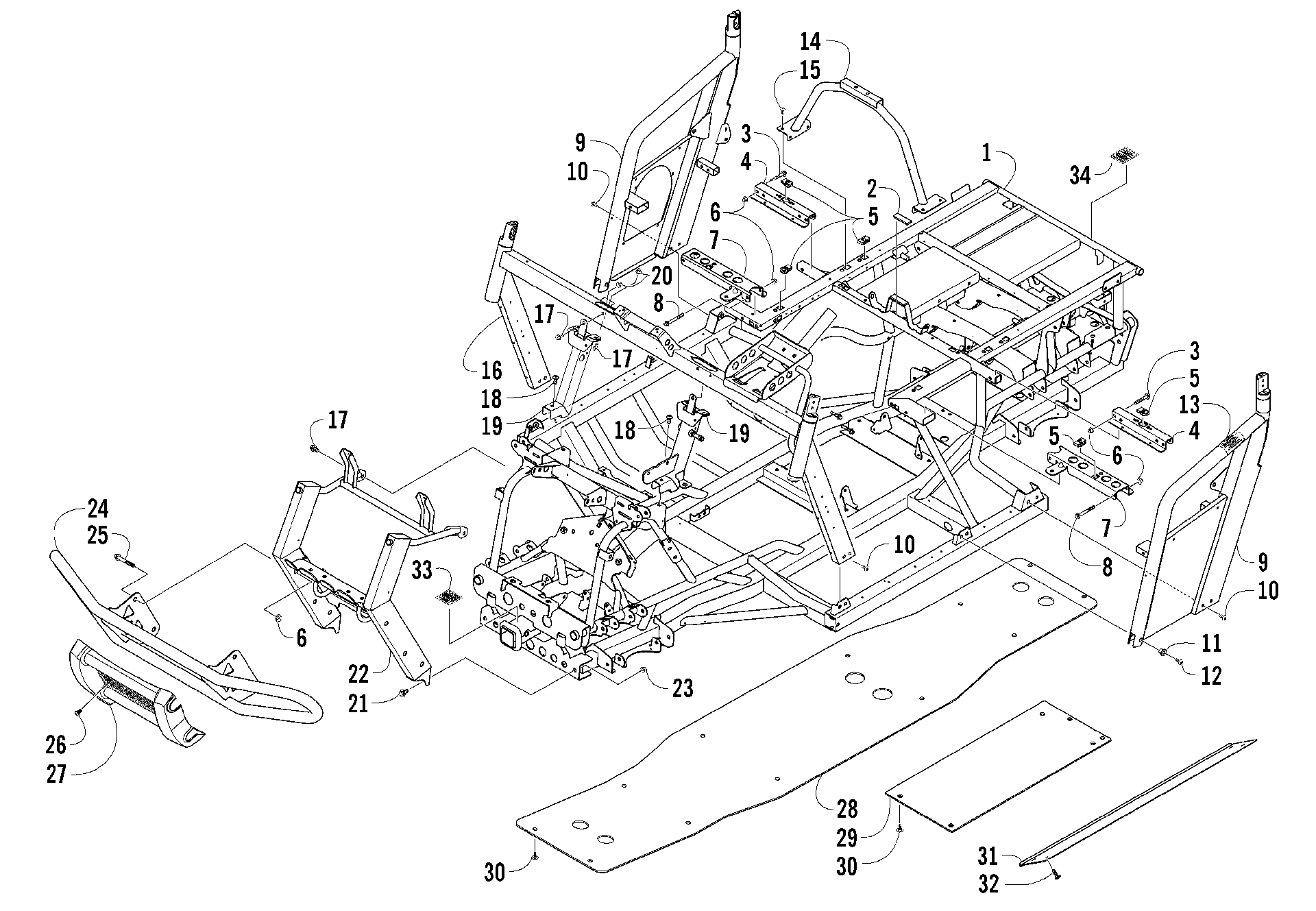

Схема рамы AND RELATED PARTS [100084] для PROWLER 1000 XTZ RED (U2014P4W1PUSE)
Схема
Детали
![Рама AND RELATED PARTS [100084]](/upload/schemas/63445aab8b63b7.85742026.gif)
Номер
Наименование детали
Цена
1
Frame, Main (inc. 2) art. 5506-484
По запросу
2
Bumper art. 0406-879
По запросу
3
Screw, Cap art. 8408-850
По запросу
4
Bracket, Seat Support - Rear art. 1506-842
По запросу
5
Клипса Arctic Cat art. 0423-577
от 168 ₽
6
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
7
Bracket, Seat Support - Front - Right art. 2516-644
По запросу
7
Bracket, Seat Support - Front - Left art. 2516-645
По запросу
8
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
9
Support, Overhead - Right art. 5506-494
По запросу
9
Support, Overhead - Left art. 5506-495
По запросу
10
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
11
Spacer art. 1423-051
По запросу
12
SCREW, MACH-TSTH M8-1.25X30 BLK- W/PATCH art. 0423-886
По запросу
13
Decal, Warning - ROPS art. 2411-522
По запросу
14
Support, Canopy art. 2506-638
По запросу
15
Винт Arctic Cat art. 8476-616
По запросу
16
SUPPORT,STEERING-PTD BLACK art. 4506-869
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
Screw, Machine art. 8476-820
По запросу
19
Bracket, Steering Support - Right art. 0505-688
По запросу
19
Bracket, Steering Support - Left art. 1502-930
По запросу
20
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
21
Болт Arctic Cat art. 8409-020
от 110 ₽
22
Bracket, Mounting - Bumper art. 2516-556
По запросу
23
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
24
BUMPER,PUSH-PAINTED (BLACK) art. 2506-779
По запросу
25
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
26
Винт Arctic Cat art. 8477-616
от 110 ₽
27
Fascia, Bumper - Front art. 2406-713
По запросу
28
Plate, Skid - Center art. 2416-076
По запросу
29
Panel, Belly - Side art. 1406-721
По запросу
30
Винт Arctic Cat art. 0423-545
от 326 ₽
31
PLATE,SKID-SIDE-BLACK art. 2506-612
По запросу
32
SCREW,SELFTAP-THFT STS12-24 X 3/4 AB Z&B art. 0423-849
По запросу
33
Decal, Warning - Towing - Front art. 1411-122
По запросу
34
Decal, Warning - Towing - Rear art. 1411-123
По запросу
