модель 2014 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XTZ RED (U2014P4W1PUSE)

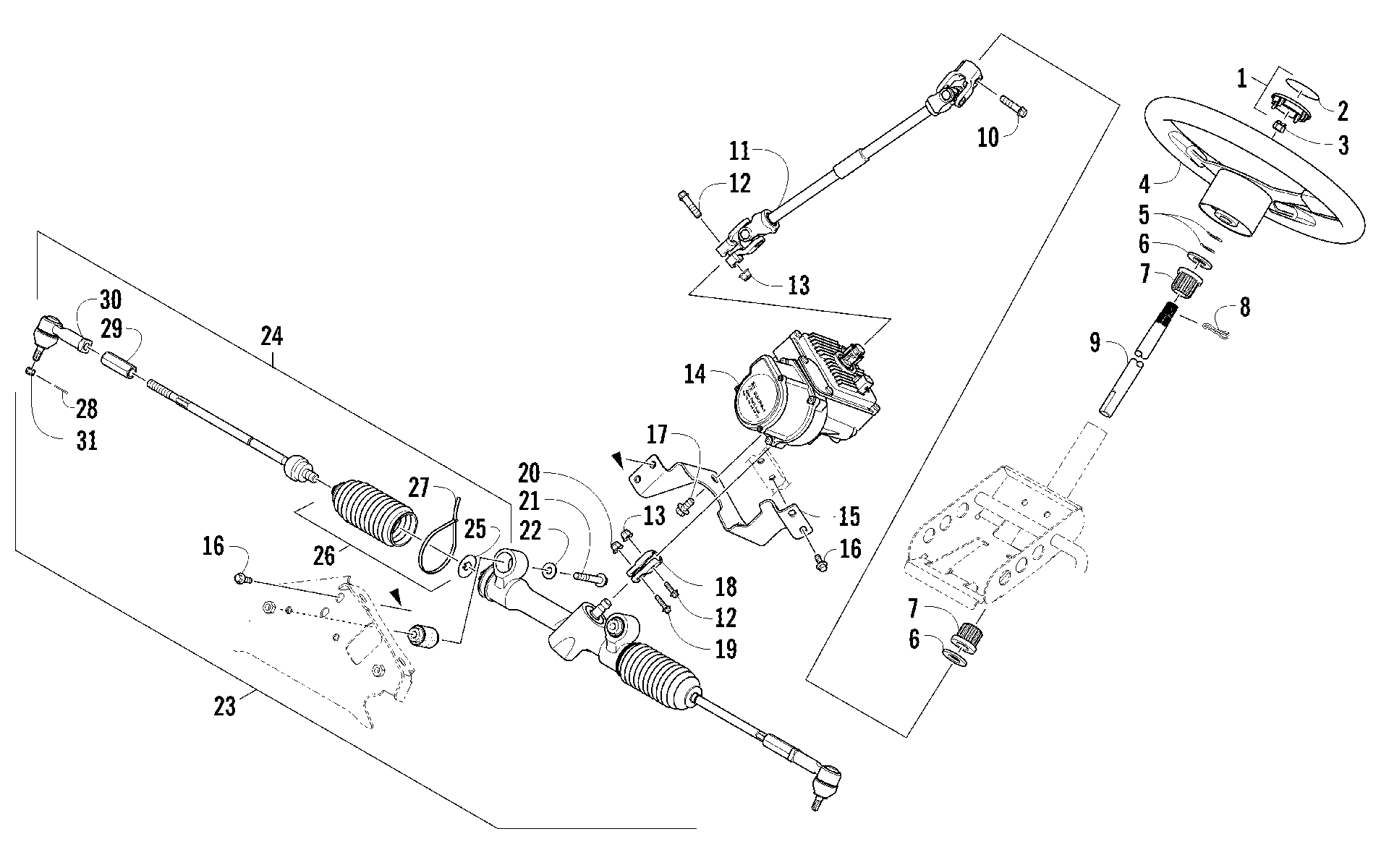

Схема рулевого управления ASSEMBLY [100088] для PROWLER 1000 XTZ RED (U2014P4W1PUSE)
Схема
Детали
![Рулевое управление ASSEMBLY [100088]](/upload/schemas/63446c8234b741.86639570.gif)
Номер
Наименование детали
Цена
1
Cap, Steering Wheel (inc. 2) art. 0505-690
По запросу
2
DECAL,STEERING WHEEL art. 1411-798
По запросу
3
Nut art. 0423-884
По запросу
4
Wheel, Steering art. 0405-398
По запросу
5
Washer art. 0828-071
По запросу
6
WASHER(28X19X1) art. 0423-558
По запросу
7
Bushing art. 0405-155
По запросу
8
Clip, Retaining art. 1423-045
По запросу
9
SHAFT,STEERING WHEEL art. 0405-321
По запросу
10
BOLT,PINCH (M10 X 1.25 W/ PATCH)-SILV art. 1423-047
По запросу
11
Shaft, Steering - Assembly art. 0405-435
По запросу
12
SCREW,CAP-HFH M6X1.0X35 CL10.9 SILV art. 1423-076
По запросу
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
KIT,EPS ASSY-G2D (013 1000 XTZ) art. 0505-854
По запросу
15
Bracket, Mounting art. 4506-152
По запросу
16
Болт Arctic Cat art. 8408-816
от 110 ₽
17
Болт Arctic Cat art. 8409-020
от 110 ₽
18
Coupler, Steering art. 0405-440
По запросу
19
SCREW,CAP-HFH M8X1.25X30 CL10.9 BLK art. 1423-053
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Болт рычага М10х1,25х70 Arctic Cat art. 8408-070
от 683 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
22
Washer art. 0623-728
По запросу
23
Рулевая рейка Arctic Cat art. 0505-689
По запросу
24
Kit, Tie Rod - Inner - w/Rod End (inc. 25-30) art. 0505-772
По запросу
25
Шайба Arctic Cat art. 0405-428
По запросу
26
Kit, Tie Rod Boot (inc. 27-28) art. 0505-745
от 1 520 ₽
27
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
28
Pin, Cotter art. 0623-175
По запросу
29
Nut, Jam (inc. 28) art. 0505-640
По запросу
30
Рулевой наконечник art. 0505-743
от 4 389 ₽
31
NUT,HEX CASTLE M10-1.25 art. 0423-072
По запросу
