модель 2014 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XTZ RED (U2014P4W1PUSE)

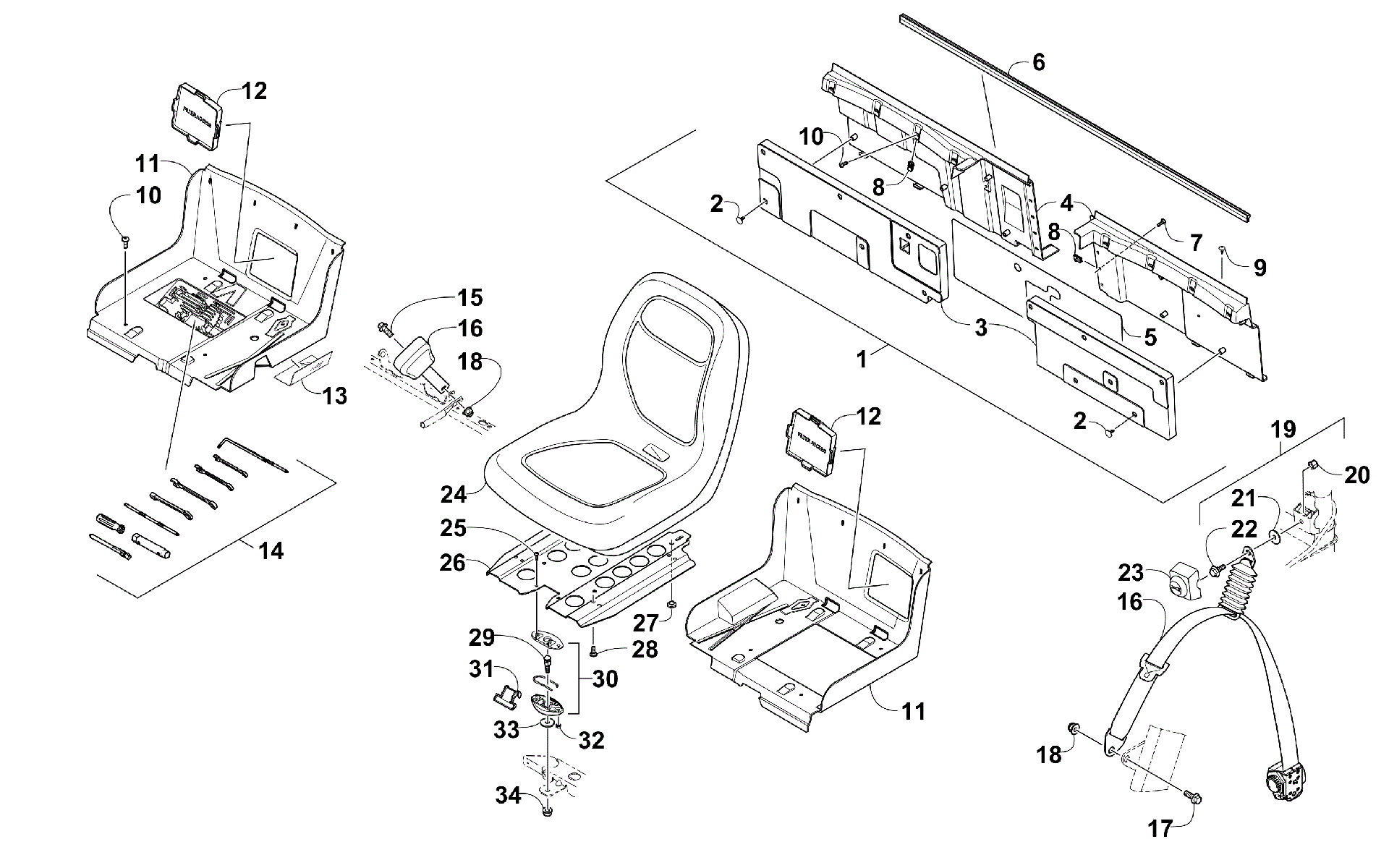

Схема сиденья ASSEMBLY [100086] для PROWLER 1000 XTZ RED (U2014P4W1PUSE)
Схема
Детали
![Сиденье ASSEMBLY [100086]](/upload/schemas/634467d177f3e8.68281092.gif)
Номер
Наименование детали
Цена
1
Panel, Seat - Assembly (inc. 2-8 and five No. 8) art. 5506-623
По запросу
2
Plug art. 0623-544
По запросу
3
Panel, Seat - Front - Left art. 4406-321
По запросу
3
Panel, Seat - Front - Right art. 4406-320
По запросу
4
Panel, Seat - Rear - Right art. 2406-912
По запросу
4
Panel, Seat - Rear - Left art. 2406-913
По запросу
5
Foil, Protective(replaces 0412-783) art. 1412-120
По запросу
6
Seal, Cargo Box art. 2406-915
По запросу
7
Болт Arctic Cat art. 8476-620
По запросу
7
N/A Not used on this model art. -N/A-
По запросу
7
Клипса Arctic Cat art. 0423-577
от 168 ₽
9
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
10
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
11
Base, Seat - Left art. 2406-911
По запросу
11
Base, Seat - Right art. 2406-910
По запросу
12
Panel, Filter Access art. 2416-091
По запросу
13
Foil, Protective art. 0412-560
По запросу
14
KIT, TOOL art. 0444-122
По запросу
15
Screw, Cap art. 1423-182
По запросу
16
BELT,SEAT-3PT 11.5" NAR CABLE-ASSY art. 5506-159
По запросу
17
SCREW,CAP-HFH M12X1.75X25 CL10.9 RIE BLK art. 1423-199
По запросу
18
Nut, Lock art. 1423-184
По запросу
19
Screw, Shoulder - Assembly (inc. 20-22) art. 0423-915
По запросу
20
Nut, Lock Not Serviced Individually art. -N/A-
По запросу
21
Washer Not Serviced Individually art. -N/A-
По запросу
22
Screw, Shoulder Not Serviced Individually art. -N/A-
По запросу
23
Cover, Seat Belt art. 2416-638
По запросу
24
Seat, Low-Back art. 1506-925
По запросу
25
Screw, Machine art. 8468-620
По запросу
26
Plate, Seat Base art. 2506-780
По запросу
27
BUMPER,SEAT art. 0406-877
По запросу
28
Screw, Machine art. 8468-820
По запросу
29
Stud, Latch - Seat art. 0423-559
По запросу
30
Latch, Seat - Assembly (inc. 29 and 31) art. 2706-164
По запросу
31
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
32
Nut art. 0623-038
от 110 ₽
33
Шайба Arctic Cat art. 0423-073
от 221 ₽
34
Nut, Lock art. 8424-002
По запросу
