модель 2014 года
- Модель Prowler 1000
- Код модели PROWLER 1000 XTZ RED (U2014P4W1PUSE)

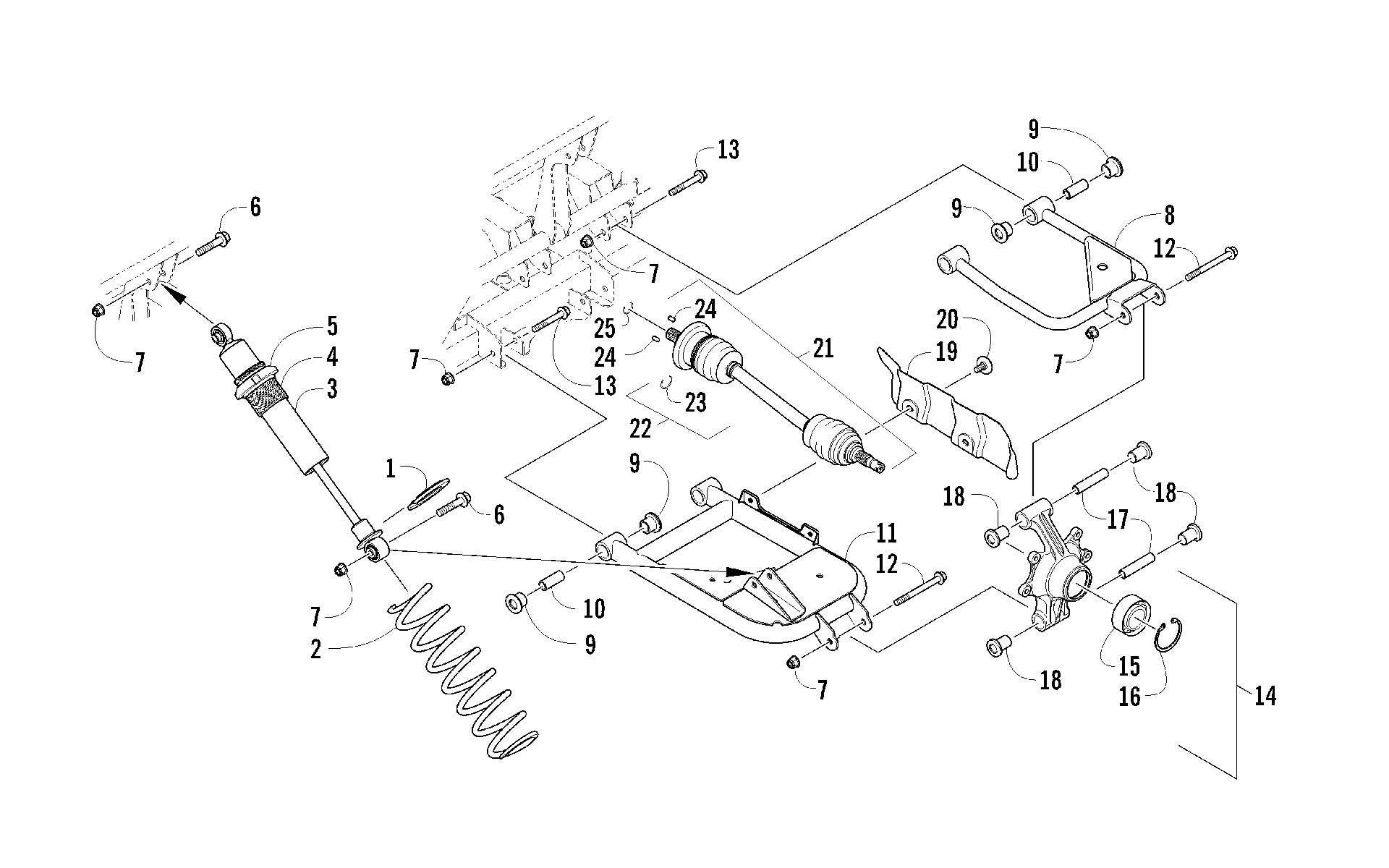

Схема задней подвески ASSEMBLY [100089] для PROWLER 1000 XTZ RED (U2014P4W1PUSE)
Схема
Детали
![Задняя подвеска ASSEMBLY [100089]](/upload/schemas/634465f0a6fcd4.95598482.gif)
Номер
Наименование детали
Цена
1
Retainer, Spring art. 0423-920
По запросу
2
Spring, Suspension - White art. 0504-629
По запросу
3
Shock Absorber (inc. 4) art. 0404-182
По запросу
4
Sleeve, Shock - Threaded art. 0423-917
По запросу
5
Nut, Spring Adjuster art. 0423-919
По запросу
6
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
7
Гайка Arctic Cat art. 8428-002
от 310 ₽
8
A-Arm, Upper - Rear Left - Assembly (inc. 9-10) art. 0504-873
По запросу
8
A-Arm, Upper - Rear Right - Assembly (inc. 9-10) art. 0504-872
По запросу
9
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 16 шт.
Подписаться
Аналог
3 570 ₽
Требуется 16 шт.
10
Втулка рычага подвески Arctic Cat art. 0403-438
от 683 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
11
A-Arm, Rear - Lower Right - Black (inc. 9-10) art. 0504-592
По запросу
11
A-Arm, Rear - Lower Left - Black (inc. 9-10) art. 0504-593
По запросу
12
Болт Arctic Cat art. 8409-000
от 310 ₽
13
Болт Arctic Cat art. 8409-075
от 210 ₽
14
Поворотный кулак задний Arctic Cat art. 0504-613
от 41 559 ₽
15
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 2 шт.
16
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
17
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 4 шт.
Подписаться
18
Втулка рычага подвески art. 0403-283
от 368 ₽
Аналог
1 470 ₽
Требуется 8 шт.
Подписаться
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 8 шт.
Подписаться
Аналог
3 570 ₽
Требуется 8 шт.
19
GUARD,BOOT-REAR-LH (BLACK) art. 1406-069
По запросу
19
GUARD,BOOT-REAR-RH (BLACK) art. 1406-068
от 2 000 ₽
Аналог
Защита заднего правого нижнего рычага Arctic Cat б.у
art. 1406-068_б.у
2 000 ₽
Требуется 1 шт.
20
Винт Arctic Cat art. 0423-545
от 326 ₽
21
Привод задний Arctic Cat Prowler art. 1436-411
По запросу
22
Repair Kit, Boot (inc. 23) art. 2436-111
от 1 596 ₽
23
Circlip art. 1441-988
По запросу
24
Pin, Transfer art. 1402-884
По запросу
25
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
