модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX RED (U2014P5K4CUSR)

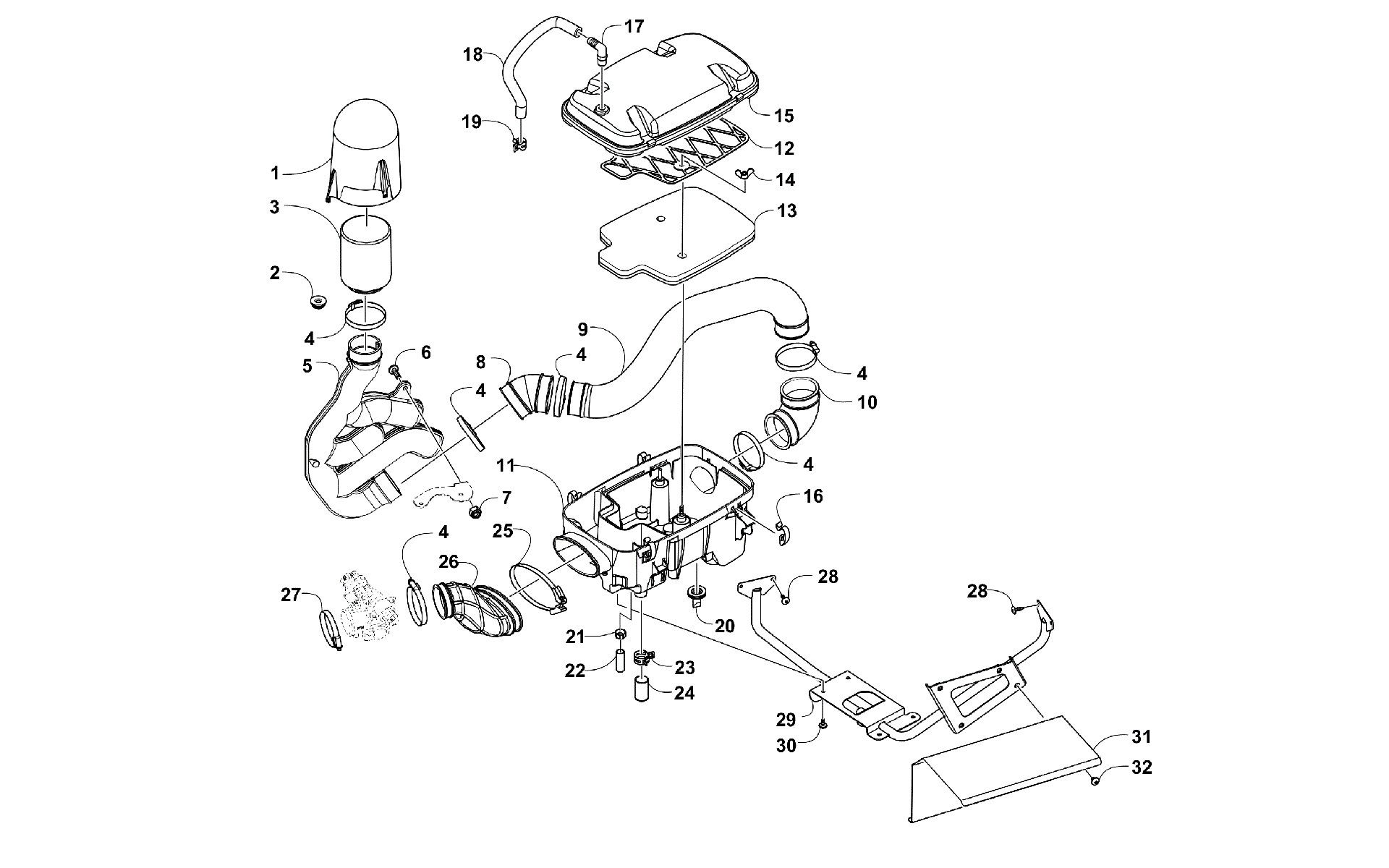

Схема воздушный впуск ASSEMBLY [100427] для PROWLER 500 HDX RED (U2014P5K4CUSR)
Схема
Детали
![Воздушный впуск ASSEMBLY [100427]](/upload/schemas/63444e1627c2f1.23159129.gif)
Номер
Наименование детали
Цена
1
Filter, Cover art. 1470-022
По запросу
2
Втулка Arctic Cat art. 0423-678
от 326 ₽
3
Filter, Intake art. 0470-834
По запросу
4
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
5
Duct, Intake art. 0513-058
По запросу
6
Screw, Machine art. 8476-825
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
8
Boot, Intake art. 0413-324
По запросу
9
Duct, Intake art. 1470-017
По запросу
10
BOOT,AIR DUCT art. 0413-098
По запросу
11
Housing, Air Intake art. 0570-392
По запросу
12
Screen, Air Filter art. 1470-030
По запросу
13
Filter, Air art. 1470-029
По запросу
14
NUT,LOCKING WING-M5-.8X26 art. 2623-153
По запросу
15
AIR BOX,TOP-FABRICATED (R/B 1470-220)(replaces 0470-861) art. 1470-220
По запросу
16
Защелка корпуса воздушного фильтра Arctic Cat art. 0423-455
от 473 ₽
Аналог
Защелка корпуса воздушного фильтра Arctic Cat б.у
art. 0423-455_б.у
210 ₽
Требуется 4 шт.
Подписаться
17
FITTING,ELBOW-1/4 NPT X1/2 HB (NYLON) art. 0470-881
По запросу
18
Hose, Vent art. 0410-226
По запросу
19
Хомут пружинный Arctic Cat art. 1623-281
от 250 ₽
20
Пробка корпуса воздушного фильтра Arctic Cat art. 0470-442
от 1 420 ₽
21
Clamp, Hose art. 0610-563
По запросу
22
CAP,DRAIN-AIRBOX art. 0470-863
По запросу
23
Хомут пружинный Arctic Cat art. 1623-287
По запросу
24
Сливная пробка Arctic Cat art. 0423-766
По запросу
25
Хомут овальный Arctic Cat art. 0423-554
от 1 040 ₽
26
Boot, Intake art. 1470-016
По запросу
27
Clamp art. 0423-066
По запросу
28
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
29
MOUNT, AIR BOX - PTD BLACK art. 2516-706
По запросу
30
SCREW,MACH-TSPNH M5X0.8X20 CL8.8 BLK art. 8468-612
По запросу
31
Shield, Heat art. 0470-908
По запросу
32
Screw, Machine art. 8477-610
По запросу
