модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX RED (U2014P5K4CUSR)

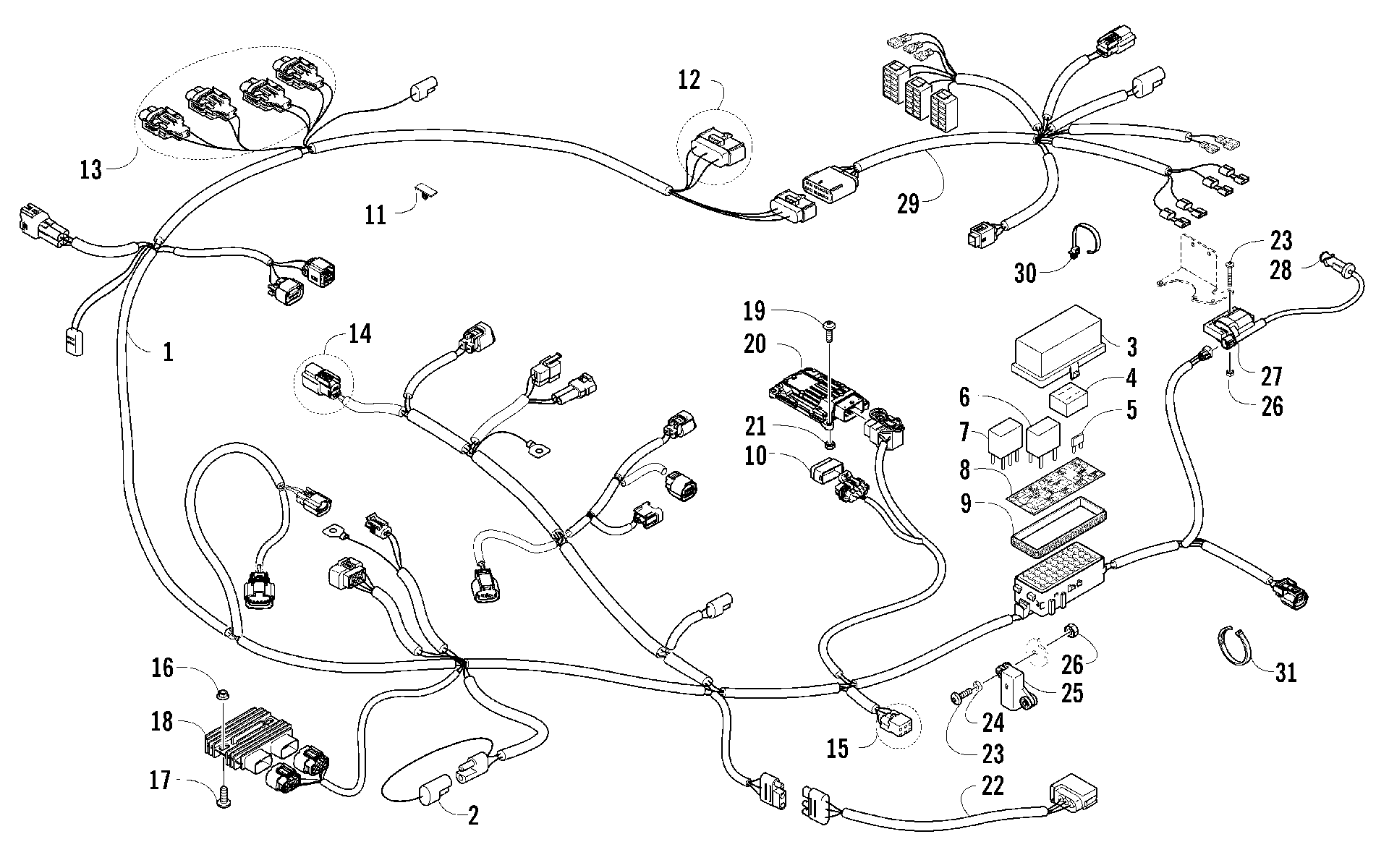

Схема жгута проводов ASSEMBLY [100434] для PROWLER 500 HDX RED (U2014P5K4CUSR)
Схема
Детали
![Жгут проводов ASSEMBLY [100434]](/upload/schemas/634472de39b4e0.01581836.gif)
Номер
Наименование детали
Цена
1
Harness, Main (inc. 2-11) art. 0486-491
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
Cover, Fuse Block art. 0430-085
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Fuse - 30 Amp art. 0430-030
По запросу
5
Fuse - 15 Amp art. 0430-031
По запросу
5
Fuse - 10 Amp art. 0430-032
По запросу
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Реле 5-ти контактное Arctic Cat art. 0630-390
от 2 961 ₽
8
DECAL,PDM (2014 ATV SYN) art. 3411-968
По запросу
9
Seal art. 0430-086
По запросу
10
Cover, Diagnostics Connector art. 0430-103
По запросу
11
Clip, Routing art. 0430-102
По запросу
12
KIT,CAN GAUGE CONNECTOR art. 1436-818
По запросу
13
KIT,HL CONNECTOR REPAIR (A BODY) art. 1436-289
По запросу
14
REPAIR,KIT-ISC art. 0437-071
По запросу
15
KIT,TILT SENSOR CONNECTOR REPAIR art. 1436-416
По запросу
16
Гайка Arctic Cat art. 8424-602
от 110 ₽
17
Screw, Machine art. 8476-625
от 160 ₽
18
Регулятор напряжения Arctic Cat art. 0824-072
По запросу
19
Болт Arctic Cat art. 8476-620
По запросу
20
ECM art. 0530-113
По запросу
21
Nut art. 0623-038
от 110 ₽
22
Harness, Adapter - Taillight art. 0486-403
По запросу
23
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
24
Washer art. 0123-802
от 110 ₽
25
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
26
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
27
Coil, Ignition - Assembly (inc. 28) art. 0824-070
По запросу
28
Колпачок свечи зажигания Arctic Cat art. 0824-056
от 3 161 ₽
29
Harness, Console art. 0486-492
По запросу
30
Tie, Cable - Push Mount art. 0423-075
По запросу
31
Tie, Cable art. 0623-144
По запросу
31
Зажим Arctic Cat art. 0123-788
По запросу
31
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
