модель 2014 года
- Модель Prowler 500
- Код модели PROWLER 500 HDX RED (U2014P5K4CUSR)

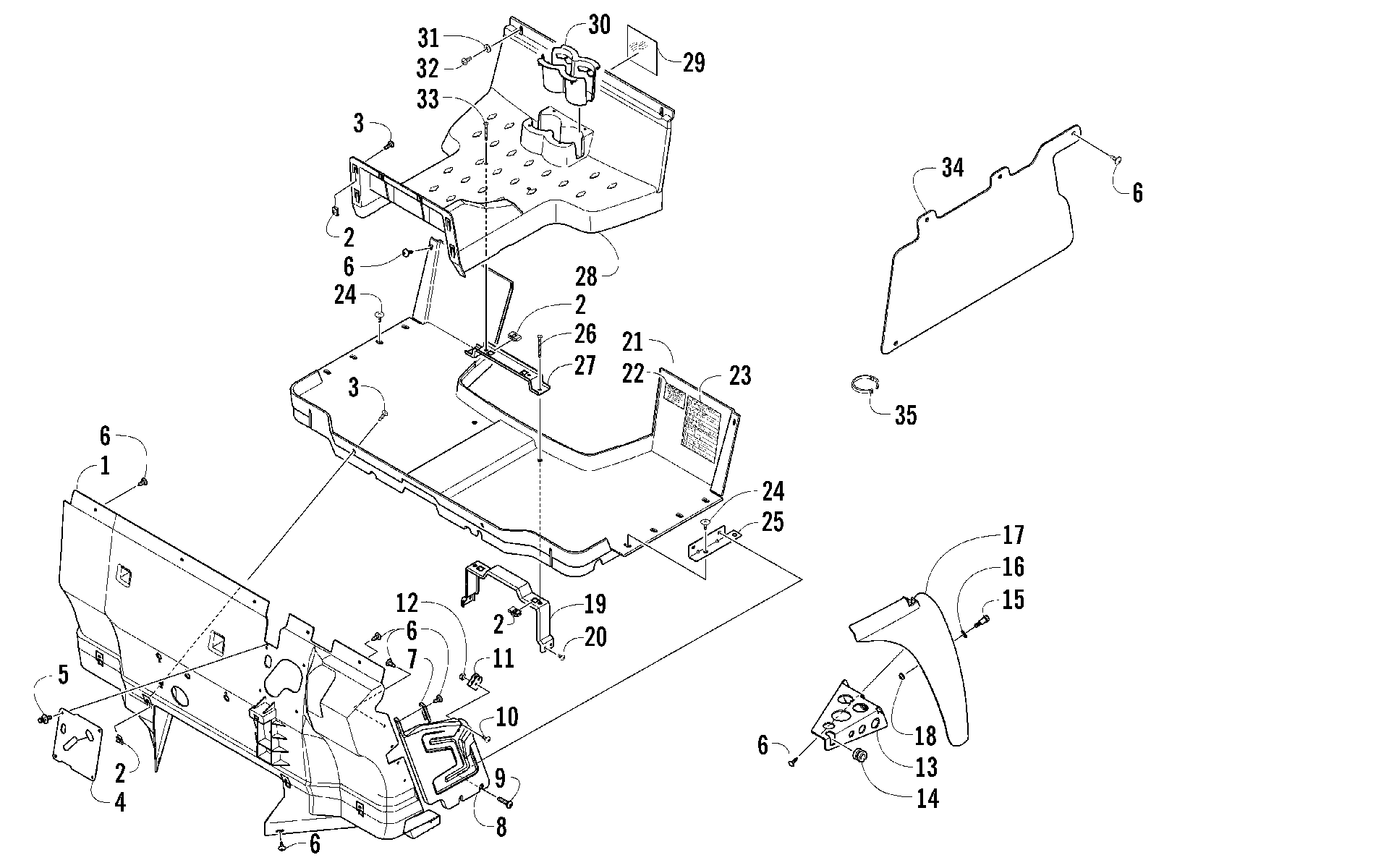

Схема консоли AND FLOOR PANEL ASSEMBLY [100413] для PROWLER 500 HDX RED (U2014P5K4CUSR)
Схема
Детали
![Консоль AND FLOOR PANEL ASSEMBLY [100413]](/upload/schemas/634454aaf33d95.88161531.gif)
Номер
Наименование детали
Цена
1
Panel, Fender - Inner art. 2516-798
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
4
Seal, Steering Column art. 0405-407
По запросу
5
Клипса Arctic Cat art. 0623-362
от 90 ₽
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
BRACKET,KICK PANEL-PTD BLACK art. 4506-596
По запросу
8
Panel, Side art. 2416-848
По запросу
9
Screw, Machine art. 8468-625
По запросу
10
Болт Arctic Cat art. 0423-419
По запросу
11
Latch, Side Restraint art. 2416-846
По запросу
12
Гайка М6х1 Arctic Cat art. 0623-056
от 116 ₽
13
Bracket, Support - Right art. 2506-066
По запросу
13
Bracket, Support - Left art. 2506-067
По запросу
14
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
15
Screw, Shoulder art. 0623-855
По запросу
16
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
17
Fender, Front - Right Red art. 1406-792
По запросу
17
Fender, Front - Left Red art. 1406-791
По запросу
18
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
19
Bracket, Support art. 2516-313
По запросу
20
Винт Arctic Cat art. 8476-616
По запросу
21
Floor(replaces 2416-085) art. 5406-460
По запросу
22
DECAL,"TREAD LIGHTLY" (HDX) art. 2411-233
По запросу
23
DECAL,WARNING-TCLOC (HDX) art. 2411-232
По запросу
24
Винт Arctic Cat art. 0423-545
от 326 ₽
25
Bracket, Side Panel - Left art. 4506-261
По запросу
25
Bracket, Side Panel - Right art. 4506-260
По запросу
26
Screw, Machine art. 8468-670
По запросу
27
Bracket, Support - Center Footrest art. 2416-483
По запросу
28
Footrest, Center (inc. 29) art. 5506-619
По запросу
29
Foil, Protective(replaces 0412-782) art. 1412-119
По запросу
30
GROMMET,CUPHOLDER art. 2416-109
По запросу
31
Шайба Arctic Cat art. 8450-133
от 116 ₽
32
Screw, Machine art. 8476-630
По запросу
33
Screw, Machine art. 8468-655
По запросу
34
Panel,Splash - Rear art. 4406-355
По запросу
35
Зажим Arctic Cat art. 0123-788
По запросу
